Как собрать люстру из 5 плафонов инструкция

Схемы подключения люстры с 2, 3, 5 лампами. Как подключить люстру с тремя проводами

Здравствуйте, уважаемые читатели сайта sesaga.ru. Часто возникает ситуация, когда купил, например, пятирожковую люстру, принес домой, а она подключается только к одноклавишному выключателю, при включении которого загораются все пять ламп.

А хотелось бы ее подключить к двухклавишному, и чтобы при включении одной клавиши включались, например, две лампы, при включении другой клавиши включались три, а все пять ламп горели бы при нажатии обеих клавиш.

Естественно, встает вопрос, как это осуществить и возможно ли это?

На самом деле все это решается.
Если люстра изначально рассчитана на подключение только к одноклавишному выключателю, то люстру придется разобрать и в ее электрическую схему добавить дополнительный провод, на который будет подаваться фаза со второй клавиши выключателя.

Если же схему люстры предполагается собирать самостоятельно, что позволяет ее сразу адаптировать под имеющийся в доме выключатель, то здесь вообще нет никаких проблем.

Но именно непонимание электрической схемы люстры часто вызывает трудности при ее подключении к потолочным проводам.

В этой статье я постараюсь максимально доступно рассказать все, что связано с электрической схемой люстры на разное количество ламп, а также подключении ее к одноклавишному и двухклавишному выключателю.

а) Схема люстры на 2 лампы для подключения к одноклавишному выключателю

Соберем схему двухрожковой люстры, которая будет подключаться к одноклавишному выключателю, при включении которого будут одновременно зажигаться обе лампы.

Для удобства понимания рисунок разделен на две части: в левой половине изображены лампы накаливания с патронами и выходящим из патронов двухжильным кабелем с выводами коричневого и синего цвета.

В правой половине рисунка изображена электрическая схема с этими же лампами, но уже соединенными параллельно: коричневый вывод с коричневым, а синий с синим.

От каждого места соединения (коричневая и синяя точка) отходит вывод к своему потолочному проводу: коричневый к фазному, а синий к нулевому.

Работу схемы можно объяснить так: при включении выключателя фаза L1 одновременно поступает на коричневые выводы ламп HL1 и HL2 и они загораются. На рисунке движение фазы показано стрелками, а включенные лампы выделены желтым цветом.

б) Схема люстры на 3 лампы для подключения к одноклавишному выключателю

В правой части рисунка изображена электрическая схема трехрожковой люстры, у которой все лампы соединены параллельно. Коричневые выводы каждой лампы собраны вместе и подключаются к потолочной фазе L1, синие выводы также собраны вместе и подключаются к потолочному нулю N.

Схема работает так: при включении выключателя фаза L1 одновременно поступает на коричневые выводы ламп и лампы загораются.

в) Схема люстры на 5 ламп для подключения к одноклавишному выключателю

В правой части рисунка изображена электрическая схема пятирожковой люстры, в которой все лампы соединены параллельно. Коричневые выводы каждой лампы собраны вместе и подключаются к потолочной фазе L1, синие выводы также собраны вместе и подключаются к потолочному нулю N.

Схема работает так: при включении выключателя фаза L1 одновременно поступает на коричневые выводы всех ламп и лампы загораются. Движение фазы показано стрелками.

а) Схема люстры на 2 лампы для подключения к двухклавишному выключателю

Теперь соберем схему с двумя лампами, чтобы каждая лампа зажигалась от отдельной клавиши.

В первую очередь соединяем вместе два синих вывода обеих ламп – это будет общий ноль люстры и подключается он к потолочному нулю N.
Коричневый вывод лампы HL1 подключается к потолочной фазе L1, а коричневый вывод лампы HL2 к потолочной фазе L2. Фазы на потолок попадают с выходных клемм двойного выключателя. Если же не совсем понятно, каким образом эти фазы образуются, почитайте статью о подключении двойного выключателя.

Теперь разберем работу схемы: при нажатии, допустим, левой клавиши выключателя фаза L1 приходит на коричневый вывод лампы HL1 и она загорается. При нажатии правой клавиши фаза L2 приходит на коричневый вывод лампы HL2 и загорается она. При включенных обеих клавишах лампы будут гореть одновременно. Ноль для ламп является общим, а движение фазы показано стрелками.

б) Схема люстры на 3 лампы для подключения к двойному выключателю

Соберем электрическую схему трехрожковой люстры для подключения к двухклавишному выключателю. В первую очередь соединяем в одну кучу все синие выводы – это будет общий ноль люстры, который будет подключаться к потолочному нулю N.

Теперь соединяем вместе коричневые выводы двух ламп, например, HL2 и HL3, они будут подключаться к потолочной фазе L2. Оставшийся свободный коричневый вывод лампы HL1 будет подключаться к фазе L1.

Схема работает так: при нажатии, например, левой клавиши, фаза L1 поступает на коричневый провод лампы HL1 и лампа загорается. При включении правой клавиши фаза L2 одновременно поступает на коричневые выводы ламп HL2 и HL3 и лампы загораются. При нажатых обеих клавишах выключателя горят все три лампы. Ноль для всех ламп общий.

в) Схема люстры на 5 ламп для подключения к двухклавишному выключателю

Электрическая схема пятирожковой люстры идентичная с трехрожковой и отличается только количеством и комбинацией включения ламп. Работа ламп может распределяться следующим образом:

1) горит только одна лампа, горят четыре, горят все пять ламп (1 + 4)
2) горят две лампы, горят три, горят все пять ламп (2 + 3).

Наибольшей популярностью пользуется схема 2 + 3, поэтому ее и рассмотрим.

Чтобы не запутаться при сборке схемы в самую первую очередь собираем общий ноль люстры — все пять синих выводов ламп соединяем вместе.
Затем соединяем между собой коричневые выводы ламп HL1 и HL2, они будут подключаться к потолочной фазе L1. Оставшиеся три коричневых вывода ламп HL3, HL4 и HL5 также скручиваем между собой, они будут подключаться к потолочной фазе L2.

Теперь разберем работу схемы: при включении, например, левой клавиши фаза L1 поступает на коричневые выводы ламп HL1, HL2 и они обе загораются. При включении правой клавиши фаза L2 поступает на коричневые выводы ламп HL3, HL4, HL5 и они загораются. При включенных обеих клавишах выключателя горят все пять ламп. Ноль для всех ламп общий.

3. Подключение люстры к потолочным проводам

Перед подключением люстры на потолок необходимо определиться с фазными и нулевым потолочными проводами. Для этого воспользуемся индикаторной отверткой.

Совет. Перед работой индикаторную отвертку необходимо проверить. Для этого достаточно коснуться рабочим кончиком отвертки фазного проводника, на котором точно присутствует фаза, например, гнездо розетки. При наличии фазы в гнезде розетки внутри отвертки загорится огонек.

С определением проводов для одноклавишного выключателя все просто, поэтому сразу приступим к определению проводов для двухклавишного выключателя:

1) выключаем обе клавиши выключателя, и индикаторной отверткой проверяем отсутствие фазы на всех потолочных проводах;

2) затем включаем обе клавиши выключателя, и отверткой определяем, на каких двух проводах появилась фаза. Запоминаем или отмечаем их, так как они являются фазными проводами L1 и L2. На нулевом проводе N индикаторная отвертка показывать ничего не должна;

3) опять выключаем обе клавиши и индикаторной отверткой еще раз убеждаемся, что на фазных проводах фаза пропала, а на нулевом не появилась;

4) отключаем общее питание или питание этой схемы освещения;

5) теперь согласно схемы подключаем люстру к потолочным проводам.

Но здесь есть один нюанс, о котором надо рассказать.
Очень часто встречается дом, квартира или помещение, где в электрической проводке перепутаны местами фаза и ноль. Страшного ничего нет, однако методика определения потолочных проводов будет отличаться:

1) выключаем обе клавиши выключателя, и индикаторной отверткой проверяем наличие фазы на одном потолочном проводе, который будет являться нулевым. На двух других фазы быть не должно – это будут фазные провода L1 и L2;

2) затем включаем обе клавиши выключателя, и индикаторной отверткой еще раз убеждаемся, что на нулевом проводе фаза осталась, а на фазных не появилась. Запоминаем или отмечаем фазные провода;

3) ОБЯЗАТЕЛЬНО отключаем общее питание;

4) теперь к потолочным фазным проводам L1 и L2 подключаем фазные провода люстры, а к потолочному нулевому N, нулевой провод люстры.

И еще надо рассказать про один момент.
В современных люстрах помимо проводов электрической схемы присутствует защитный заземляющий проводник желто-зеленого цвета, который соединяют с металлической частью корпуса люстры. Этот проводник предназначен для защиты человека от действия электрического тока, который в случае аварийной ситуации может оказаться на металлических частях осветительных приборов.

Если в электрической проводке дома или квартиры не предусмотрено защитное заземление, то при подключении люстры кончик проводника изолируют и оставляют внутри. Если же защитное заземление присутствует, то один конец проводника соединяют с корпусом люстры, а второй с потолочным защитным проводником.

Ну вот, в принципе и все, что хотел сказать. Как видите, сложного ничего нет. Самое главное понять принцип разделения ламп. Теперь я думаю, что Вам не составит труда подключить люстру с любым количеством выводов и ламп.
Удачи!

Источник: https://sesaga.ru/sxemy-podklyucheniya-lyustry-s-2-3-5-lampami-kak-podklyuchit-lyustru-s-tremya-provodami.html

Как собрать люстру из 5 плафонов инструкция – Схемы подключения люстры с 2, 3, 5 лампами. Как подключить люстру с тремя проводами

• Схемы подключения люстры с 2, 3, 5 лампами. Как подключить люстру с тремя проводами
• Как подключить люстру или как повесить люстру своими руками
• 75 фото принципиальных схем, нюансы сборки и подключения люстры
• Как собрать люстру своими руками
• видео, схема, фото — Asutpp
• Сборка и разборка светильника, его устройство
• Как подключить люстру

Здравствуйте, уважаемые читатели сайта sesaga.ru.

Часто возникает ситуация, когда купил, например, пятирожковую люстру, принес домой, а она подключается только к одноклавишному выключателю, при включении которого загораются все пять ламп. А хотелось бы ее подключить к двухклавишному, и чтобы при включении одной клавиши включались, например, две лампы, при включении другой клавиши включались три, а все пять ламп горели бы при нажатии обеих клавиш.

Естественно, встает вопрос, как это осуществить и возможно ли это?

На самом деле все это решается.
Если люстра изначально рассчитана на подключение только к одноклавишному выключателю, то люстру придется разобрать и в ее электрическую схему добавить дополнительный провод, на который будет подаваться фаза со второй клавиши выключателя.

Если же схему люстры предполагается собирать самостоятельно, что позволяет ее сразу адаптировать под имеющийся в доме выключатель, то здесь вообще нет никаких проблем.

Но именно непонимание электрической схемы люстры часто вызывает трудности при ее подключении к потолочным проводам.

В этой статье я постараюсь максимально доступно рассказать все, что связано с электрической схемой люстры на разное количество ламп, а также подключении ее к одноклавишному и двухклавишному выключателю.

Как собрать и подключить люстру?

Люстра – один из важнейших предметов интерьера, многочисленные производители заполнили торговые сети самыми разнообразными моделями осветительных приборов. Они отличаются по конструкции, методам крепления отдельных элементов, материалом, из которого сделаны.

Но основные узлы соединения имеют несколько классических вариантов, а электрическое подключение определяется строгими правилами, которые несложно понять. В большинстве случаев к люстрам прилагаются документы, включая схемы сборки и подключения. Поэтому не стоить спешить обращаться к мастеру, попробуйте это сделать самостоятельно.

Для этого надо иметь определенные инструменты, практические навыки и базовые знания в электротехнике, нужно понимать, как пользоваться мультиметром (хотя бы в режиме прозвонки) и индикаторной отверткой.

Основные этапы сборки и подключения люстры

Будем исходить из того, что люстра распакована и все комплектующие по списку комплектации в наличии. Далее весь процесс можно разделить на три этапа:

• Проверка электрической проводки на правильность подключения, целостность проводов и отсутствие короткого замыкания.
• Механическая сборка люстры, отдельных элементов, в различных конструкциях это могут быть рожки с патронами для ламп и стеклянными плафонами или металлический каркас с винтами и стеклянные висюльки, другие элементы. Обычно прилагается инструкция по сборке, подробные схемы и рисунки, даже в китайских люстрах они есть.
• Крепление к потолку и подключение к электрической сети.

Рассмотрим люстру с 6 лампами, в этом случае электрическую схему можно собрать в нескольких вариантах – включение всех ламп одним переключателем или разделение лампы на 2 группы для двойного переключателя (одна или две лампы включаются одной клавишей, остальные другой).

Проверка электрической проводки

Очень часто люстры продают в уже собранном состоянии, когда провода подключены к патронам и выведены через трубку центральной оси, остается только прикрепить стеклянные плафоны или другие элементы декора. Провода могут быть одного цвета, это затрудняет определение их назначения, даже если они цветные, надо убедиться в правильности подключения и проверить мультиметром:

• Установите прибор в режим прозвонки поворотом пакетного переключателя в положение со значком диода или зуммера. Черный шнур щупа подключается в правом нижнем углу в самый нижний разъем со знаком заземления, красный выше, в разъем с обозначением «VΩmA».

Мультиметр в положении прозвонки

• Прикоснитесь щупом к металлической резьбе в патроне, вторым щупом к оголенному концу одного из проводников, при наличии контакта на индикаторе высветится «0» и раздастся звук зуммера. Если контакта нет, выберите другой провод, таким образом последовательно вызвоните все провода, выходящие от резьбовых цокольных контактов.

Прозвонка проводов мультиметром

• Отметьте проверенные провода маркером или наденьте кембрик одного цвета, рекомендуется синий или черный.
• Соедините их скруткой в один контакт, он будет подключаться к нулевому проводу в сети.
• Таким же образом прозвоните и промаркируйте красным кембриком провода центрального контакта патронов. Желательно пронумеровать в соответствии с патронами 1, 25, 6. Эти провода будут подключаться к фазе в сети.
• Разделите фазные провода на 2 группы, соедините 1, 3, 5 – одна группа, 2, 4, 6 – вторая.

Соединение проводов на люстре в группы

• Прозвоните фазные провода с нулевым контактом, если сигнал зуммера не появится, все в порядке, короткого замыкания нет.

Механическая сборка

• Люстры с отдельными плафонами на каждом рожке, резьбовым соединением крепятся к центральной платформе.
• Провода протягиваются в осевую трубку, на которую ниже надевается декоративная крышка, закрывающая контактную группу под потолком.
• В случае если патроны установлены, прикручиваются плафоны, стеклянные висюльки или другие элементы декорации.

Существует множество разнообразных конструкций, способы крепления тоже могут быть разными: декоративные гайки, защелки разного типа, простое подвешивание на цепочки. Поэтому собирать надо, руководствуясь инструкцией по сборке люстры, которая должна быть в комплекте поставки.

В любом случае после сборки провода прозваниваются и распределяются описанным выше способом.

Крепление к потолку и подключение к электрической сети

Крепление люстры к потолку обычно осуществляется двумя классическими способами:

• Петля, расположенная на центральной оси, надевается на крюк в потолке. Если крюка нет, в комплекте должен быть пластиковый дюбель. Просверливаете в потолке отверстие, вставляете дюбель и вкручиваете крюк, после чего можно подвешивать люстру.
• Второй способ предусматривает крепление к потолку дюбелями планки, на которой расположены два болта.

Крепление люстры на потолочную планку

На эти болты после подключения привинчивается декоративная крышка, которая удерживает всю конструкцию люстры.

Обычно люстра рассчитана на две группы ламп и подключается к двухклавишному переключателю, эта схема позволяет включить каждую группу отдельно или все вместе. Для этого надо выяснить назначение проводов на потолке.

Схема подключения люстры к двухклавишному выключателю

В классическом варианте из распределительной коробки должны выходить четыре провода:

• желто-зеленый – заземление;
• синий или черный – нулевой;
• два с другим цветом изоляции – фазные, подключены через выключатель.

Цветам доверять не стоит, неизвестно, какой электрик эти провода прокладывал, проверяйте мультиметром в режиме прозвонки:

• Отключите автоматический выключатель сети освещения на распределительном щите.
• Желтый провод заземления и синий нулевой соединяются на шинах распределительного щита или на контуре заземления. Подключите щупы мультиметра к ним, если контакт есть, схема собрана правильно.
• Проверьте отсутствие контакта между нулевым проводом и фазными, на дисплее должна быть «1» и отсутствие сигнала зуммера.
• Включите автомат на распределительном щите и для надежности проверьте работу выключателя, целостность фазных проводов индикаторной отверткой.
• Включите одну клавишу переключателя, прикоснитесь по очереди к фазным проводам, один должен показывать наличие фазы. Выключите клавишу, включите вторую, другой провод должен показывать наличие фазы.
• Эту проверку можно провести мультиметром, поставьте его в режим измерения переменного напряжения V 750, прикоснитесь щупами к контактам нулевого и фазных проводов. При включенном переключателе на дисплее должно быть 220 В.

Проверка напряжения на люстре мультиметром

После проверки всех проводов можно вешать люстру на крюк и подключать:

• отключите автомат на распределительном щите;
• нулевые провода через соединительную колодку подключаются к нулевому проводу;
• заземляющий провод – к корпусу люстры;
• две фазные группы к фазным проводам на различные светильники;
• тщательно заизолируйте соединения изолентой;
• поднимите и закрепите декоративную крышку, она прикроет все соединения;
• вкрутите в патроны лампы;
• включите автоматический выключатель на распределительном щите, потом комнатный переключатель, обе клавиши по очереди.

Законченный монтаж люстры на потолке

Если все сделали правильно, люстра будет надежно работать долгое время при соблюдении правил эксплуатации. В процессе эксплуатации не вкручивайте в патроны лампы накаливания большей мощности, чем указанно в паспорте изделия.

В противном случае патроны и другие элементы декорации могут деформироваться или полностью расплавиться. При использовании светодиодных лампочек эта проблема отпадает, они почти не греются.

Самый экономичный режим расхода электроэнергии – установить в люстру трехваттные лампочки.

Источник: https://lampagid.ru/elektrika/montazh/sborka-lyustry

Как подключить люстру или как повесить люстру своими руками

Доброго времени суток дорогие читатели и подписчики нашего блога «Делайте с нами своими руками».

После долгих походов по магазинам, наконец то, мы её выбрали – её, красавицу, которая будет висеть у нас в центре комнаты на самом видном месте. В магазине, подключенная и сверкающая, она была так великолепна, но вот незадача, продали нам её в большой коробке и в полностью разобранном состоянии.

У меня, например, было именно так и сегодня хочу поделиться с Вами опытом — как собрать люстру, как повесить люстру и как подключить люстру к сети напряжения.

Хотя существует огромное разнообразие различных видов люстр, но принцип сборки и подключения у них практически одинаковый. Конечно, могут различаться виды деталей, из которых она собрана, может быть, различное количество рожков, материалы из которого изготовлены детали могут быть разными, но поняв один раз суть сборки и подключения, уже не будет никакой разницы какую люстру собирать и крепить к потолку.

Для примера, я буду показывать поэтапно, как я производил все операции с люстрой на пять рожков с плафонами, и опишу, как подключить люстру к двух клавишному выключателю.  Подключение люстры к одно клавишному выключателю производиться легче, и по ходу изложения я коснусь и этого вопроса. Итак, приступим:

Весь процесс разобьем на два этапа:

Шаг 1. Распаковываем все детали. В коробке с завода весь светильник идет в разобранном состоянии блоками. Отдельно корпус, отдельно рожки с патронами для лампочек, плафоны, клемники. Во все узлы уже заведены и подключены провода, остается только соединить узлы между собой.

Шаг 2. Разбираем корпус, к которому крепятся рожки с лампочками и плафонами.

Для этого, если у вас одно клавишный выключатель и все лампочки будут загораться одновременно, просто откручиваем снизу круглую декоративную гайку и снимаем крышку (шаг 3 пропускаем, переходим сразу к 4 шагу).

Если выключатель двух клавишный и планируется включать отдельно две лампочки, отдельно три (при пяти рожковом светильнике) или одновременно все имеющиеся лампы, необходимо завести еще один провод. С завода изготовителя заведено всего два (фаза и ноль) и, предполагается, что все лампы светильника или включены, или выключены.

Шаг 3.  Заводим третий провод. Для этого откручиваем в дополнение к нижней декоративной гайке ещё и верхнюю, полностью разбираем корпус как на фото ниже.

Нам нужен центральный стержень, в который с завода заведен двужильный провод.

Вынимаем уплотнительные пластиковые колечки с торцов и провод.

Заводим трехжильный провод, или просто дополнительный провод такого же сечения, как и провода, которые были вставленные в стержень и закрепляем их уплотнительными пластиковыми кольцами с торцов.

Шаг 4. Закрепляем все рожки люстры на корпусе. Вставляем рожок в корпус и закручиваем с внутренней стороны гайку.

Аналогичную процедуру производим со всеми рожками люстры и получаем картину как на фото ниже.

Шаг 5. Собираем корпус в обратной последовательности разборки, только перед закручиванием верхней гайки подкладываем под неё верхнюю декоративную «тарелочку», которая будет закрывать место крепление люстры к потолку и клемник соединения нашей люстры с сетью, и заземляющий провод. Затем затягиваем верхнюю гайку. Нижнюю крышку корпуса с декоративной гайкой пока не ставим.

Шаг 6. Соединяем проводку.

Всё о подключении

При подключении к одно клавишному выключателю соединение очень простое. У нас к люстре подходит два провода – фаза и ноль, и в каждом рожке два провода.

Все синие провода рожков (1,2,3,4,5) соединяем с синим подводящим проводом (6), который идет через корпус. Все коричневые провода рожков (1,2,3,4,5) соединяем с коричневым подводящим проводом (7). Изолируем два эти соединения по отдельности.

Голубого(8) провода при одно клавишном выключателе нет (это, как раз, дополнительный провод, который мы вставили).

При подключении к двух клавишному выключателю разбиваем рожки на группы. Можно разбить как угодно. Самый лучший вариант, когда люстра имеет четное количество рожков. Тогда четные рожки – 1 группа, нечетные – 2 группа. Например, люстра имеет 6 лампочек, тогда 1,3,5 лампочки – 1 группа, 2,4,6 лампочки – 2 группа. Всё будет очень красиво и симметрично светиться.

Так как у меня было нечетное количество рожков я сделал 2 группы так: 1,3 рожок – 1 группа, 2,4,5 рожок – 2 группа. Таким образом у меня отдельно одной клавишей выключателя включаются лампочки 1 и 3 рожка, второй клавишей выключателя включаются лампочки 2,4,5 рожка. При включении двух клавишей одновременно загораются лампы всей люстры.

Общий принцип подключения такой: чтобы лампочка загорелась к ней должны подходить фаза и ноль (2 разных провода). При подключении к двух клавишному выключателю у нас из потолка выходят 4 провода: заземление (желто-зеленый провод), один провод (8) – «ноль», два других (6,7) – «фазы». «Ноль» (8 голубой провод) всегда остается общий и с ним соединяются все «нулевые» провода всех рожков в одно соединение.

К одной «фазе» (например 6 проводу) подключаем фазные провода светильников первой группы. Ко второй фазе (провод 7) подключаем фазные провода светильников второй группы. «Фазы» прерываются выключателем, а именно:  одна «фаза» (провод 6) отключается одной клавишей, вторая «фаза» (провод 7) отключается второй клавишей. Выключатель выключен – фаз нет, светильник не горит.

Включаем одну клавишу – появляется фаза на одном проводе (6)- горят лампочки первой группы, включаем вторую клавишу – появляется фаза на втором проводе (7) — загораются лампочки второй группы.

Теперь отдельно по подключению каждой группы.

Из каждого рожка выходит 2 провода разных цветов, в моем случае это коричневый и синий, у вас это могут быть любые другие цвета. Главное определить для себя, что сначала вы работаете с проводами одного цвета, они будут «фазой» (например коричневые, как у меня), а потом с проводами другого цвета это будет «ноль» (синие, как у меня).

Подключение происходит следующим образом:

— «фазные» (коричневые)  провода первой группы (рожки 1 и 3) соединяем с любым из подводящих «фазных» проводов, например с проводом (6).  В соединении получается три провода. Место соединения изолируем.

— «фазные» (оставшиеся три коричневые провода)  провода второй группы (рожки 2,4 и 5) соединяем со вторым  подводящим «фазным» проводом (7).  В соединении получается четыре провода. Место соединения изолируем.

Затем, все не подключенные «нулевые» провода синего цвета (их 5 штук из каждого рожка) подсоединяем к подводящему «нулевому» голубому  проводу №8 (дополнительный, который мы вставили). Это соединение из одного и пяти проводов выполняет функцию «ноль» в нашей люстре.  Изолируем место соединения. В соединении получается шесть проводов.

Переходим к следующему шагу.

Шаг 7. Окончательно собираем корпус светильника. Аккуратно укладываем провода в корпус, закрываем нижнюю крышку и закручиваем нижнюю декоративную гайку.

Люстра собрана. Все декоративные элементы, плафоны и лампочки пока на место не ставим.

Крепим люстру на потолок и подключаем её к сети напряжения

Вот мы и подошли к вопросу как повесить люстру. Я встречал люстры двух видов: с крепежной планкой, которая монтируется  к потолку и уже к ней крепиться вся конструкция люстры, и люстры, которые просто можно повесить на крючок, забитый в потолок.

С последним случаем всё понятно и я его рассматривать не буду. А вот моя люстра крепилась именно на монтажную планку. Вот этот вариант крепления и рассмотрим.

Шаг 1. Примеряем люстру к тому месту, где она будет крепиться. Прилегание закрывающей место крепления и соединение проводов «тарелочки» должно быть плотным к потолку.  Мне немного мешал крючок, на котором висел прошлый светильник. Пришлось его подогнуть к потолку. Если у вас такая же ситуация – не срезайте его полностью, мода меняется, и следующая люстра может быть с другим креплением, и он снова пригодиться.

Шаг 2. Размечаем крепление монтажной планки и крепим её на потолок.

Для этого прикладываем планку к потолку так, чтобы она не мешала подключению проводки и при помощи карандаша размечаем места крепления. Сверлим отверстия, забиваем в них дюбеля и крепим шурупами планку к потолку.

Шаг 3. Подключаем электропроводку.

Внимание: все работы производите при отключенном напряжении (выключите входные автоматы и проверьте отсутствие напряжения в сети).

При подключении к одно клавишному выключателю (помним, что в этом случае из потолка торчат  два провода («фаза» и «ноль») или три провода, третий это заземление, оно может быть или не быть в зависимости от времени постройки вашего дома, в советские времена его делали очень редко).

Просто соединяем 2 провода люстры («фазу» и «ноль») (третий желто-зеленый, заземление, не трогаем) с двумя проводами («фазой» и «нулем») сети (те, что на потолке) через клемник. Если соединение происходит скруткой проводов, места скруток аккуратно изолируем.

Какой провод люстры к какому проводу сети вы подключите  не имеет значения, главное заземление  соединить с заземлением.

При подключении к двух клавишному выключателю необходимо два фазных провода (провода 6,7),  1-ой и 2-ой групп люстры, подключить к «фазным» проводам сети, а «нулевой» провод люстры (8) к «»нулевому» проводу сети». Главное не перепутать «нули» и «фазы».

Чтобы все правильно сделать необходимо определиться с проводами, торчащими из потолка.  Еще раз повторю, в основном, при двух клавишном включении выведено к месту подключения светильника три провода – один нулевой и два фазных. В современных постройках выводится четыре провода — один «нулевой», два «фазных» и один провод заземления (он всегда желтого цвета с зеленой полосой).

Чтобы определить «фазные» провода и «нулевой» воспользуемся пробником (индикатором фазы) – прибором для определения фазы в сети в простонародье называемым «фазометром» с виду напоминающим отвертку.

Прибор очень прост в использовании: подаем напряжение в сеть и включаем две клавиши выключателя, касаемся отверткой оголенного провода придерживая индикатор пальцем с верхнего торца. При наличии фазы на проводе внутри ручки загорится индикатор.

Поочередно пробуя все провода определяем два фазных провода.

Внимание: для проведения дальнейших работ не забудьте выключить напряжение в сети.

Соединяем один «фазный» провод сети с одним фазным проводом люстры, второй «фазный» провод сети с «фазным» проводом люстры, «нулевой» провод сети с «нулевым» проводом люстры. Если есть заземляющий провод – соединяем его с заземляющим проводом люстры.

Шаг 4. При помощи декоративных гаек прикрепляем люстру к монтажной планке.

Шаг 5. Устанавливаем на место все декоративные элементы светильника, вешаем плафоны и вкручиваем лампочки.

Вот теперь наша красавица готова засиять во всем великолепии.

В следующей статье планирую написать, как устанавливать и подключать розетки и выключатели.

На этом у меня всё, жду с нетерпением Ваших отзывов и комментариев. Постараюсь ответить на все вопросы. До скорой встречи.

Источник: https://legkovmeste.ru/poleznye-sovety/kak-podklyuchit-lyustru.html

Как собрать люстру своими руками

Сегодня редко можно встретить люстру, состоящую из примитивного плафона на одну лампочку. Все чаще изготовители предлагают сложнейшие конструкции с затейливым дизайном – роскошные, шикарные. Но вот беда! Собрать это чудо дизайнерской мысли порой кажется невозможным – иногда люстры представляют собой груду деталей.

Чаще всего инструкция к этому импровизированному комплекту «Сделай сам» не прилагается. Просто коробка с упакованными элементами люстры. И придется потратить время, чтобы превратить эти детали в настоящую красавицу, гордость и сияющее украшение комнаты.

Сегодня вам предстоит ознакомиться с четкой и подробной инструкцией о том, как собрать люстру, поэтому не спешите вызывать специалистов. Поверьте, процесс превращения этих деталей в стильный предмет интерьера доставит вам немалое удовольствие – нет ничего приятнее, чем сделать что-то своими руками.

В магазине мы видим сотни моделей люстр – они отличаются материалом изготовления, конструкций, типом используемых ламп. Не пугайтесь! Это не значит, что придется изучить все возможные варианты. Как правило, в целом особенности моделей не особо влияют на процесс монтажа.

Один раз усвоив, как собрать люстру, вы сможете «привести в чувство» абсолютно любую модель, вне зависимости от числа рожков, особенностей устройства и прочих характеристик.

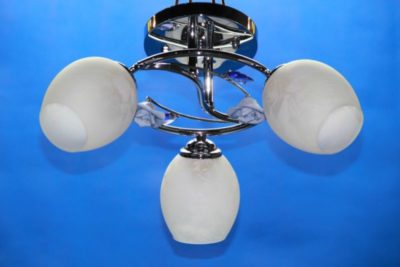

В качестве примера в данной статье будет рассмотрена сборка люстры с тремя рожками. Схема довольно распространенная.

Сборка люстры — механическая часть

Первым делом потребуется вскрыть коробку с люстрой. Если это сделать неаккуратно, вы можете случайно повредить ее элементы. Для удаления скотча рекомендуется использовать строительный нож.

Заводская продукция обычно поставляется блоками. Все сложено по отдельности: плафоны, рожки, корпус, клеммники и другие детали. Провода уже подсоединены к отдельным частям, надо лишь правильно их подключить друг к другу.

Важно! Перед сборкой люстры убедитесь в том, что в наличии абсолютно все детали. Обычно к изделию прилагается краткое описание, в котором указано, сколько запчастей должно быть, учитывается абсолютно все, в том числе гайки и болты. Желательно проверить комплектность перед началом работы, так как распакованную люстру хранить затруднительно – какие-то детали могут сломаться или затеряться.

Те части люстры, которые используются в последнюю очередь, лучше не распаковывать, а отложить в сторону. Речь идет о хрупких плафонах, декоративных элементах и пульте (присутствует не во всех изделиях). Все остальные детали аккуратно достаньте из упаковки.

Далее следует собрать верхнюю часть центрального корпуса люстры, так сказать «раму» на которой будет крепиться весь каркас. Берем декоративную «тарелку», устанавливаем ее на стержень люстры и закручиваем верхнюю гайку.

Эта тарелка предназначена для маскировки под потолком отверстия для крепления люстры в натяжном потолке, а также для закрытия проводов подключения. Сама декоративная тарелка (уже вместе со всей конструкцией) будет крепиться к потолку при помощи крепежной планки.

Сборка люстры своими руками — крепление рожков

Теперь мы подошли к этапу крепления рожков. В зависимости от типа и конструкции светильников их количество может быть различным. Однако вне зависимости от количества рожков люстры технология крепления не отличается. Открутите декоративную гайку, которой крепится защитная крышка корпуса.

Берем один из рожков, снимаем с него гайку и контр шайбу и вставляем в отверстие в корпусе. Затем он закрепляется этой же гайкой и шайбой. Первый рожок закреплен в корпусе люстры.

Аналогичным образом осуществите монтаж остальных рожков. Провода пока не трогаем, соединение проводов в люстре будем проводить в последнюю очередь.

Перед окончательным закреплением рожков проверьте симметричность их расположения относительно друг друга. При необходимости подкорректируйте их размещение. Теперь, когда все красиво, надо подкрутить крепежные гайки с помощью гаечного ключа. Не переусердствуйте, чтобы не сорвать резьбу.

Электрическая часть — как соединить провода в люстре

Думаю основной вопрос как собрать люстру с тремя рожками закрыт. Пора приступить к самому ответственному моменту – монтажу электропроводки. Имеется два варианта подключения: к одинарному выключателю и к двойному. От типа подсоединения зависит группировка проводов. В первом случае их будет две, во втором – три. Разделение кабеля осуществляется по цвету.

Я буду подключать люстру к одноклавишному выключателю, поэтому у меня будет две группы – фазные и нулевые провода.

Если у вас двойной выключатель, значит, будет три группы: все нулевые провода – первая, вторая группа фазные проводов к одной клавише, третья группа фазные провода ко второй клавише выключателя.

У каждого рожка на выходе имеется два провода с изоляцией разного цвета. Их окраска может быть любой. Я всегда разбиваю провода по цвету таким образом: синие провода — это нулевые, коричневые — это фазные. Сначала следует работать с проводами одного цвета, например, «фазой», а затем сгруппировать провода другого цвета – «ноль».

Соединение проводов в люстре под одноклавишный выключатель

Проще всего подключать люстру к одинарному выключателю. В данном примере к люстре подходит фазный и нулевой провод, в каждом рожке также имеется по два провода. Все коричневые (фазные) провода рожков соединяем между собой. Затем соединяем вместе все синие (нулевые) провода рожков. Таким образом, у вас вышло 2 группы проводов.

Поделив провода на группы, их следует соединить и с главным питающим проводом, это провод который вставлен в стержень. Один его конец выходит к декоративной крышке и там подключается к проводам которые выходят из потолка, второй конец как раз заходит в корпус люстры. Теперь все коричневые провода соединяем с одним из питающих проводов, а все синие провода соединяем со вторым из этих проводов.

Обычно в комплект люстры входят соединительные колпачки. Кончики проводов освободите от изоляции на участке длиной 1-2 см, скрутите их друг с другом, после чего вращающими движениями наверните на них коннектекер. Теперь он надежно защищает место соединения.

Для надежности место скрутки проводов можно пропаять.

Когда провода будут уложены можно одевать крышку на корпус светильника и фиксировать ее при помощи декоративной гайки.

Как соединить провода в люстре при подключении ее к двухклавишному выключателю

Первый этап подключения к двойному выключателю – разделение рожков люстры на две группы. Проще всего, если предусмотрено подключение четного числа лампочек. В этом случае делите их на две группы: нечетные – первая, четные – вторая. Естественно, нулевые провода войдут в третью группу. При таком подключении будет достигнута полная симметрия и гармония.

Несколько сложнее придется при сборке люстры с нечетным количеством рожков. В этом случае осуществить его симметрично уже не выйдет. Поэтому в одной группе будет больше лампочек, в другой – меньше.

Если, например, у Вас пяти рожковая люстра, как собрать люстру и подключить ее к двухклавишному выключателю? Ну во-первых симметрично разбить провода по группам тут не получится.

Здесь придется выполнять соединение проводов таким образом, чтобы одной кнопкой включалась, например 3 плафона, второй – 2 плафона. А если включить оба переключателя одновременно, будут светиться все лампы. Варианты могут быть разными.

Теперь пора переходить к делу: «нулевые» провода войдут в первую группу, а фазные разделяются на два блока, один подсоединяется к 1, 3 и 5 рожкам, а второй – ко 2 и 4.

Как и в варианте с использованием одинарного выключателя теперь требуется каждую группу подключить к питающему проводу (провод который размещен в стержне люстры).

Затем все делаем, как и в случае с одноклавишным выключателем, подключаем все эти группы к главному питающему кабелю. Но есть одно отличие этот питающий провод который заходит в корпус люстры должен быть не двух- а трехжильный. К одной жиле подключаются все синие (нулевые) провода, ко второй жиле подключаются провода группы 1, к третей подключаются провода группы 2.

Теперь осталось только завершить сборку светильника. Бережно поместите провода в корпус и закрепите нижнюю крышку декоративной гайкой. Плафоны и декоративные элементы устанавливаются после подключения люстры.

Разумеется, сборка люстры может незначительно отличаться, но в целом процесс происходит именно так, как описано выше.

Источник: https://electricvdome.ru/osvechenie/kak-sobrat-lyustru.html

Как подключить пятирожковую люстру

Вы купили красивый дорогой светильник, но от осветительного прибора отходит 10 проводов, а с потолка выводится только 2? Как подключить люстру с 5 лампами самостоятельно? Ответ на этот вопрос таит в себе много неизведанного для простого домохозяина.

Но бояться неправильно выполнить задачу и начинать искать мастера-электрика вовсе не стоит! Хотите выглядеть настоящим мужчиной, который может и освещение наладить, и деньги жене на шубку сэкономить? Читайте нашу статью-инструкцию с полным описанием процесса подключения 5-ти рожковой люстры.

Выбор прибора освещения стоит доверить жене. Леди гораздо больше любят путешествовать по магазинам, выискивать товары по акции, у них лучше развито чувство прекрасного, поэтому для нее это будет только в радость. Сколько денег выделить обожаемой супруге? Все зависит от модели, материалов, из которых она изготовлена, и прочих особенностей. При выборе делается акцент на единстве стилей оформления светильника и прочих элементов обстановки в комнате. Например:

1. MW-LIGHT Букет – подвесная конструкция гарантирует простоту монтажа, так как подсоединить эту пятирожковую люстру можно с помощью обычной трехканальной клеммной коробки. Все контакты уже сгруппированы между собой и выводятся в единой обмотке с тремя кабелями. Стоимость модели не превышает 6000 рублей – еще один плюс, для кошелька. Стиль флористики – идеально для спальни, но подойдет и для других помещений.
2. Favourite Lanta – подвесная модель с преимуществами, аналогичными предыдущей конструкции. Выглядит как хрустальная, стоит намного меньше, идеальна для оформления гостиной или больших залов. Мощность всех ламп в совокупности составляет 200 Ватт. Цена изделия – 13000 рублей.
3. Chiaro Версаче – весьма роскошный предмет интерьера (46000 рублей), имеет мощную конструкцию, крепится на прочный потолочный крюк. Все это позволяет рекомендовать люстру истинным ценителям прекрасного, не жалеющим денег на роскошь. Плюс: все провода скрыты внутри ствола изделия, что позволяет перегруппировать пары ламп.

Все перечисленные модели можно приобрести в нашем магазине, они всегда есть на складе. При трудностях с выбором можно обратиться к консультанту.

Как подключить пятирожковую люстру без инструментов?

Не у каждого дома есть вольтметры, мультиметры, индикаторные отвертки и прочее оборудование для электротехнических работ. Чтобы не тратиться на их покупку, мы решили дать вам несколько полезных советов, как обойтись без серьезных инструментов и все-таки подключить потолочный светильник правильно:

1. Индикаторная отвертка нужна для выявления фазы и ноля. Узнать о назначении проводов можно другими способами: посмотреть в технической документации, из маркировки («L» — фаза, «N» — ноль) или по цвету – для фазы свойственны коричневый, черный или красные цвета, ноль обозначается синим.
2. Мультиметр необходим для проверки правильности подключения люстры на 5 лампочек. Простой способ сделать то же самое, но без прибора – включить электроснабжение и нажать на клавиши выключателя.
3. Вместо пассатижей для очистки жил кабелей можно использовать обычный кухонный нож. Оплетка разогревается огнем от зажигалки, размягчается и удаляется. Постарайтесь не перекалить провод во избежание потери его работоспособности.

Все, что необходимо для подключения 5-рожковой люстры: прочный стул, нож, изолента. Вместо скручивания проводов можно использовать клеммную коробку, она идет в комплекте с самим световым оборудованием.

Основные схемы подключения потолочного светильника

Мы разберем 4 метода синхронизации кабелей:

1. Как подключить люстру на 5 рожков к одноклавишному выключателю.
2. Способ синхронизации кабелей светильника с клеммами двухклавишной панели.
3. Подключение оборудования, от которого отходит 10 жил.
4. Установка люстры с тремя кабелями.

Как подключить 5-рожковую люстру к одноклавишному выключателю?

В данной модели прерывателя предусмотрено два или три кабеля основной сети электроподачи: фаза, земля и ноль. В большинстве случаев «земля» отсутствует, ее использование оправдано только в промышленных зданиях. Одноклавишный рубильник будет включать и выключать все лампы одновременно, поэтому нет смысла делить их на группы.

Если из люстры выходит два кабеля с фазой, их следует смотать между собой и завести в клеммную коробку. Можно воспользоваться методом последовательного соединения: ввести концы жил с разные слоты, закрепить их болтами и замкнуть их дополнительным общим кабелем сечением на 0,25 кв.мм.

Заключительный этап в подключении пятирожковой люстры – изоляция дополнительного провода после соединения.

Ноль всегда является общим кабелем, поэтому и от общей сети, и от люстры для него предусмотрено только по одной жиле, — проблем с подключением не возникнет.

Схема подключения люстры с 5 лампами для двухклавишного выключателя

От прерывателя с двумя кнопками отходит два провода фазы и один нулевой. Производители люстр с пятью лампами также делят общее количество светильников на две группы: две и три лампы. Поэтому из ствола осветительного прибора выходит тоже три кабеля: две фазы и ноль.

Такая схема подключения люстры с 5 лампочками самая простая: соедините фазы люстры с фазами сети и оба нуля скруткой или внутри клеммной коробки. При использовании последней не стоит закручивать контакты слишком сильно – жила может обломиться, и электрическая цепь прервется.

Как подцепить люстру на 5 лампочек и 10 проводов?

Здесь сложности возникают чаще всего, но такой способ имеет одно важное преимущество – вы сами выбираете, какие лампы объединять в группы. Нулевой провод всегда общий, поэтому следует выполнить следующие действия:

1. Подвесьте люстру на крюк, чтобы она не упала и не была на весу.
2. Найдите нулевой провод с помощью расцветки, маркировки или указаний в техническом паспорте.
3. Соедините 5 нулевых жил люстры пассатижами или отверткой в клеммной коробке последовательным методом.
4. Заведите один нулевой кабель в короб с другой стороны и зафиксируйте его крепежом.
5. Разделите фазы на две группы если у вас стоит двухклавишный выключатель или объедините в одну при наличии однокнопочного. От количества групп зависит число используемых клеммных коробов: спрятать два маленьких проще, чем один длинный.
6. Соедините фазы аналогичным образом. Все скрутки следует изолировать лентой.

Важно: не прикасайтесь к токопроводящим путям даже тогда, когда они обесточены. Остаточное напряжение не вызовет удара критической силы, но способно вывести человека из строя на некоторое время.

Схема подключения люстры в 5 рожков и три общих кабеля

Способ схож с первым методом. Однако здесь производитель уже сам распределил группы светильников и упростил вам задачу: вам не придется думать, как соединить провода в люстре на 5 рожков. После подключения следует проверить работоспособность прибора освещения. Для этого активируйте автомат электрощитка и включите кнопки рубильника. Если вы строго следовали нашей инструкции, все должно начать работать после первой попытки монтажа.

Дерзайте! Мы уверены, что ваша работа вызовет восхищение вашей жены, тещи и прочих дам в вашем окружении!

Источник: https://swlux.ru/info/articles/kak-podklyuchit-pyatirozhkovuyu-lyustru/

Как собрать китайскую люстру с висюльками – — » Торгтехника

В настоящее время люстры обычно представляют собой что-то немного более сложное, чем обыкновенный плафон на одну или пару лампочек.

Люстра для современного человека — это не просто защитное покрытие на осветительный прибор, но и полноценное дополнение интерьера.

Именно по этой причине любой хозяин жилища ищет для своего дизайнерского решения что-то уникальное.

Люстры чаще всего продаются в разобранном состоянии. Сборку, конечно можно заказать в торговой точке, однако ни один домашний мастер на все руки не станет тратить на это деньги.

Именно по этой причине важно знать, как правильно собрать люстру любой формы и размера. В данной статье мы рассмотрим именно этот вопрос.

electrikexpert.ru

Как собрать люстру с висюльками и пультом?

В последнее время рынок буквально наводнен потолочными светильниками с пультом. Помимо включения-выключения осветительного прибора, есть и дополнительные “навороты”, такие как: регулирование яркости, изменение по желанию цвета светодиодов, музыкальные эффекты, таймер включения-выключения. Что касается дизайна, то он может быть практически любым — от вычурного до строгого “высокотехнологичного”. Сегодня поговорим о том, как собрать люстру с висюльками и пультом.

Алгоритм установки

Он такой же, как и монтаж самого обыкновенного потолочного светильника:

1. Покупая прибор, обязательно проверьте его укомплектованность. Не забудьте и о подробной пошаговой инструкции по монтажу. Не поленитесь проверить исправность светильника.
2. Перед тем, как собрать китайскую люстру, отыщите в комплекте планку с отверстиями и гайки с болтами. Этот набор необходим для того, чтобы сделать основу для монтажа люстры.
3. Следующий этап — разметка точек для бурения в потолочной плите.

Важно! Надо быть особенно внимательными, чтобы не задеть электропроводку. Для гипсокартонных конструкций используют болты “Молли”.

Сборка китайской люстры с висюльками — подсоединение к электросети

Перед началом работ обязательно отключите автомат в щитке, обесточив таким образом линию. Теперь настало время заняться проводами, которые выходят из потолка:

1. Тщательно выпрямите их и выровняйте по размеру.
2. Концы проводов надо при этом зачистить на 15 мм.
3. Если провода окрашены в один цвет, надо определиться с фазой.
4. Разведите провода в стороны, включите автомат и найдите фазу.
5. Пометьте фазные провода маркером.
6. Затем отключите автомат снова.

Перед тем, как подключить люстру с пультом к двойному выключателю, внимательно рассмотрите ее. Верхняя чаша светильника оснащена клеммой из пластмассы для включения жил и управляющим блоком. К клемме подведены три вида проводов, окрашенные в разные цвета:

• N — черный или синий — соответствует нулю.
• L — коричневый или красный — соответствует фазе.
• PE — желто-зеленый. Эта клемма не используется в домах с проводкой старого типа.

Желательно монтировать осветительный прибор вместе с помощником, который будет придерживать светильник, в то время как вы будете делать соединения с клеммами. Если помощника нет, можно подвесить прибор на временный проволочный крючок или веревки. Концы надо заизолировать.

Финишная прямая

Итак, как собрать китайскую люстру с висюльками и пультом, разобрались. Теперь осталось, следуя инструкции, собрать все элементы, смонтировать абажур и лампы. Уделите особое внимание контакту между цоколем и лампой. После того, как все монтажные работы окончены, включите автомат, подав таким образом питание на осветительную линию. Затем попробуйте “поиграть” с пультом, переключая его в разные режимы.

Важно! Светильник будет функционировать только тогда, когда выключатель находится во включенном положении (при этом происходит подача напряжения на прибор. Только в этом случае можно пользоваться пультом.

материал

Как видите, все не так сложно, Однако если ваши познания в электротехнике ограничиваются полузабытым курсом физики за 9-й класс средней школы, вызывайте мастера. Травмы вам не нужны.

Источник: https://line-home.ru/raznoe-2/kak-sobrat-kitajskuyu-lyustru-s-visyulkami.html

Как подключить люстру на 5 лампочек

Мы рассмотрим, особенности подключения люстры на 5 ламп, как самостоятельно и просто это сделать. Ведь подключение люстры на 5 ламп является важной составляющей любого ремонта.

Проведение любых работ с проводкой требует соблюдение технических норм, правил безопасности устройств электропроводки. Все же, если вы до этого не занимались подключением осветительных устройств — советуем пригласить электрика или человека, который в этой разбирается. Поэтому, чтобы сделать это безопасно необходимо обесточить помещение.

Перед началом настройки освещения нужно проследить, чтобы электромонтажники расцветили провода: ноль-проводник синего цвета и защитный желто-зеленого. Стоит понимать сам принцип работы лампочки: люстра будет гореть если к ней подключены два обязательных провода: фазный и нулевой.

У вас есть люстра на 5 лампочек, двойной выключатель и провода. С чего же нужно начать? Как мы уже узнали для начала нужно отключить электричество. Ваша задача, чтобы при включении первой клавиши загорелись две лампочки, а при второй — остальные три (варинат 1). Хотя можно сделать так, чтобы вся люстра загоралась от одного выключателя (варинат 2). Детальнее это можно увидеть на схемах ниже.

Выше показан принцип работы освещения пятирожковой люстры, в которой все лампы соединяются параллельно. Одни выводы собраны вместе и подключаются к потолочной фазе, синие выводы также собраны вместе и подключаются к потолочному нулю N.

Для подключения такой люстры, провода от патронов ламп необходимо подключать в соответствии со схемой. От каждого патрона нужно взять по одному проводу и соединить вместе — это и будет точка соединения, она подключается к нулевому питающему проводу.

Дополнительно ознакомьтесь с видео про подключение пятирожковой люстры.

Как подключить люстру с 5 лампами видео

Наиболее распространенные ошибки при подключении пятирожковой люстры:

• К выключателю коробки должен подходить один провод
• Подключать лампы нужно не последовательно, а параллельно
• Не путать, что за провода идут от коробки к выключателю (фаза, ноль или заземление).

Где купить пятирожковую люстру

Многие люди предпочитают купить люстры на 5 лампочек, чтобы добавить в интерьер помещения такой интересный вид освещения. Пятирожковые светильники делают помещение значительно роскошнее.

Для классического интерьера в каталоге “Лінія Світла” есть много вариаций с плафонами белого и персикового цвета. Например от бренда TRIO и Quoizel.

Для лофта есть огромное множество вариаций TRIO. Фурнитура у таких светильников металлическая, что делает их подходящими под любой интерьер. Мы советуем искать люстры на 5 ламп в разделе подвесных люстр и по фильтру “лофт”. Так вы гарантированно отыщете люстру своей мечты.

Интернет-магазин “Лінія світла” осуществляет доставку в любой населенный пункт Украины (Харьков, Одесса, Днепр, Львов) и по Киеву курьером. Будьте уверены в своевременной доставке, а также быстрой ответной связи благодаря нашей службе обратного звонка. Выбирая магазин “Лінія Світла” вы попадаете в мир брендовой осветительной продукции известной в каждой стране: Massive, TRIO, Quoizel, Flambeau, Elstead, Hinkley. Воплощайте свои идеи вместе с нами!

Источник: https://www.linija-svitla.ua/articles/kak-podklyuchit-lyustru-na-5-lampochek

Как подключить люстру

Необходимая оснастка почти всегда найдётся в любом доме. Вот полный список:

• люстра;
• стриппер или нож — для зачистки проводов;
• индикатор напряжения — для определения фазы;
• мультиметр — для проверки цепи;
• прямая и крестовая отвёртки — для монтажа;
• самозажимные клеммы Wago — для соединения проводов;
• кусок проволоки — для поддержки люстры во время подключения;
• дюбели или шурупы — для крепления люстры;
• перфоратор — для сверления отверстий в бетоне;
• шуруповёрт или отвёртка — для заворачивания шурупов.

2. Проверьте провода люстры

Провода внутри люстры / atcharlotteshouse.com

Если светильник не проверяли на работоспособность в магазине, перед установкой обязательно нужно убедиться в отсутствии короткого замыкания и пробоя на корпус. Действуйте так:

• На мультиметре установите режим прозвонки цепи.
• В люстре с одним плафоном два провода, коснитесь их щупами мультиметра. Если звукового сигнала нет, значит, всё в порядке. Если есть — где-то в цепи короткое замыкание. Нужно детально осмотреть все контакты и устранить неисправность.
• В люстре с несколькими плафонами много проводов. Разделите их по цветам на две группы. Считайте эти пучки двумя отдельными проводами и проверьте их мультиметром, как описано выше.
• Если у светильника металлический корпус, приложите к нему один щуп мультиметра, а вторым поочерёдно коснитесь каждого из контактов внутри патронов люстры. Сигнала быть не должно. В противном случае есть пробой и надо искать, какая из клемм касается корпуса. Если не устранить неисправность, то может ударить током при касании к люстре во время работы.

3. Узнайте количество проводов на потолке

Три провода на потолке — самый распространённый вариант / otlichnyjremont.ru

Теперь нужно узнать, какой кабель идёт к месту установки люстры. От этого будет зависеть схема подключения. В принципе о количестве жил можно судить по клавишам выключателя:

• Одна клавиша — два провода.
• Две клавиши — три провода.
• Три клавиши — четыре провода.

Чтобы убедиться в точном количестве проводов, снимите крышку старой люстры. Отверните декоративные гайки крепления и, придерживая светильник, посмотрите на кабель. Проводов может быть два, три или четыре. Если люстра ещё не установлена, их количество сразу будет видно.

4. Определите фазу и ноль на потолке

domovod.su

Сколько бы ни было проводов, один всегда будет нулевым, а все остальные — фазными. Исключение — если есть заземление, в этом случае добавляется ещё один провод.

Если всё подключено в соответствии с маркировкой, то синий — это ноль, коричневый, красный или белый — фаза, а жёлто-зелёный — заземление. Но лучше всё же не полагаться на цвета, а проверить фазу индикаторной отвёрткой.

-канал Krzysztof Klimas

• Включите все клавиши на выключателе.
• Поочерёдно касайтесь каждого провода наконечником. На фазном индикатор загорается, на нулевом — нет.
• Пометьте провода или запомните, какие цвета соответствуют фазе, а какой — нулю.

Если два провода, то здесь всё просто: фаза и ноль. Если три — один точно ноль, а вот остальные — либо две фазы, либо фаза и заземление. Последний вариант встречается редко. Если четыре провода, как и в предыдущем случае, одна из жил точно нулевая, остальные — либо три фазы, либо две фазы и заземление.

5. Выберите схему коммутации

В зависимости от количества фазных проводников на потолке можно организовать управление одной или несколькими группами ламп. За каждый контур отвечает отдельная клавиша на выключателе.

Обычно выбирают следующие типы коммутации.

• Один фазный провод — можно подключить одинарный светильник. Или люстру с несколькими плафонами, но все они будут включаться одновременно.
• Два фазных провода — можно подключить люстру с несколькими рожками. Плафоны делятся на две равные группы или таким образом, что первая клавиша выключателя управляет одной лампой, а вторая — всеми остальными. Например, если плафонов пять, то их удобно разделить на группы 1 + 4 или 2 + 3.
• Три фазных провода — тот же принцип, что и в предыдущей схеме. Лампы можно поделить на три группы в любых пропорциях и управлять ими соответствующими клавишами выключателя. Например, если люстра на шесть рожков, то удобно делить на 2 + 2 + 2 или 1 + 2 + 3.

6. Соедините провода внутри люстры

.ru

Для начала стриппером или ножом снимите по 1 см изоляции со всех проводов. Действуйте аккуратно, чтобы не повредить их.

-канал Gewacom

Если у вас первая схема, то провода подключаются напрямую к кабелю на потолке с помощью самозажимных клемм: фазная жила с фазной, нулевая — с нулевой.

При второй и третьей схемах, когда лампы разбиваются на несколько групп, соединение осуществляется чуть иначе, но по одному принципу:

• С помощью самозажимных клемм соедините нулевые провода всех ламп в одну группу. В зависимости от количества жил может понадобиться колодка на два или три гнезда. Одно из них держите свободным для подключения к кабелю на потолке, в остальные вставьте провода от люстры.
• Таким же образом соедините между собой фазные провода первой группы ламп.
• Повторите всё то же самое для оставшихся групп.

7. Отключите электричество

Красный индикатор указывает на то, что автомат включён / ac220.ru

Обесточьте помещение с помощью рубильника в электрощите на лестничной площадке или в квартире. Для этого переведите ручки отключающих автоматов вниз. Значки сменятся с красных на зелёные или с единицы на ноль. С помощью индикаторной отвёртки убедитесь, что напряжения в сети нет.

8. Установите монтажную планку

avito.st

На специальной металлической планке из комплекта люстры располагаются два винта. На них будет фиксироваться светильник.

-канал Gewacom

Монтажную планку необходимо надёжно закрепить.

• В бетонном перекрытии — просверлите отверстия перфоратором, забейте в них дюбели и зафиксируйте планку.
• В гипсокартоне — заверните шурупы планки в профиль прямо через плиту.
• В натяжных потолках — прикрепите монтажную пластину шурупами к закладному брусу.

9. Подключите люстру к проводке на потолке

viktorpotapov.incpalife.ru

Предварительно снимите со светильника плафоны, чтобы не разбить их. Для облегчения монтажа временно подвесьте люстру проволокой на потолочном крюке или крепёжной планке.

Как подключать светильник с одним плафоном

• Соедините фазные провода на потолке и в люстре между собой с помощью самозажимной клеммы.
• Аналогичным образом соедините нулевые провода на потолке и люстре.

Как подключать люстру с несколькими плафонами

-канал «Электрик в доме»

• Вставьте нулевой провод на потолке в оставшееся гнездо клеммы нулевых жил люстры.
• Соедините один из фазных проводов с клеммой фазных жил первой группы.
• Повторите предыдущий пункт для остальных групп ламп.
• Если люстра металлическая и в ней предусмотрен зажимной контакт для заземления, подключите к нему жёлто-зелёную жилу (если она есть на потолке).

10. Закрепите люстру

housemaster24.ru

Осталось снять проволоку для временного крепления и установить светильник. Действуйте так:

• Аккуратно уложите провода внутри корпуса.
• Совместите крепёжные отверстия с винтами на монтажной планке.
• Заверните на винты декоративные гайки.
• Установите плафоны на люстру, если снимали их ранее.

-канал «Электрик в доме»

11. Включите электричество

glazovlife.ru

Подайте напряжение, включив рубильник в электрощите на лестничной площадке или в квартире.

Поочерёдно нажмите на все клавиши выключателя. Если всё сделано правильно, соответствующие лампы в люстре зажгутся.

Подключение люстры

Подключение люстры

Подключение люстры

В продолжение статьи «Как подключить люстру к выключателю» вашему вниманию подробная пошаговая фото+видео инструкция – подключение люстры.

В статье рассматривается установка и подключения люстры, которая управляется одноклавишным выключателем.

В нашем распоряжении имеется современная люстра, основные ее элементы — это (справа на лево):

— Основание – крепится к потолку и удерживает люстру

— Декоративная крышка основания – скрывает крепеж и электрические соединения

— Электрические провода и стальные тросики удерживающие конструкцию светильника

— Корпус светильника – объединяет в себе плафоны для установки ламп и несущую раму

— Лампы

Приступаем к установке люстры:

1. Первым же делом отключаем электричество! Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз.

Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения в проводке в месте установки. В крайнем случае, выключайте все.

Но затем еще раз обязательно убедитесь, в отсутствии электрического тока! Использовать для отключения подачи электричества выключатель освещения не рекомендуем, всегда есть вероятность, что он разрывает ноль, а фаза поступает постоянно.

2. Размечаем место установки. Для этого берем основание люстры и прикладываем его к потолку, таким образом, чтоб выходящие из него провода оказались внутри основания. После этого отмечаем крепежные отверстия.

3. Закрепляем основание на потолке. В нашем случае, конструкция потолка, позволяет закрепить обыкновенными саморезами. Если же потолок бетонный для фиксации основания, необходимо с помощью перфоратора проделать в отмеченных нами ранее местах, отверстия под крепеж – дюбель-гвозди или т.п.

4. С помощью клеммной колодки соединяем провода освещения с проводкой люстры. В наше случае люстра управляется одноклавишным выключателем, соответственно из потолка выходит три провода: ЧЕРНЫЙ – Фаза, СИНИЙ – Рабочий ноль, ЖЕЛТО-ЗЕЛЕНЫЙ – Земля (Защитный ноль). Соответственные провода и в люстре, соединяем их по цветам. Если же у люстры внутренняя проводка не имеет цветовой маркировки и выходит всего два провода, не отчаивайтесь, подключайте любой один провод к фазе, а второй к нулю.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

5. Соединяем желто-зеленый провод идущий от клеммной колодки к специальному болту, на основании. Тем самым мы заземляем металлический корпус люстры.

6. Одеваем декоративную крышку на основание и закручиваем фиксирующие болты по бокам.

7. Вкручиваем лампы в плафоны, включаем электричество и тестируем. Установка завершена.

Подробная видео-инструкция — «Cборка люстры»

Схемы подключения люстры с 2, 3, 5 лампами. Как подключить люстру с тремя проводами

Здравствуйте, уважаемые читатели сайта sesaga.ru. Часто возникает ситуация, когда купил, например, пятирожковую люстру, принес домой, а она подключается только к одноклавишному выключателю, при включении которого загораются все пять ламп.

А хотелось бы ее подключить к двухклавишному, и чтобы при включении одной клавиши включались, например, две лампы, при включении другой клавиши включались три, а все пять ламп горели бы при нажатии обеих клавиш.

Естественно, встает вопрос, как это осуществить и возможно ли это?

На самом деле все это решается.
Если люстра изначально рассчитана на подключение только к одноклавишному выключателю, то люстру придется разобрать и в ее электрическую схему добавить дополнительный провод, на который будет подаваться фаза со второй клавиши выключателя.

Если же схему люстры предполагается собирать самостоятельно, что позволяет ее сразу адаптировать под имеющийся в доме выключатель, то здесь вообще нет никаких проблем.

Но именно непонимание электрической схемы люстры часто вызывает трудности при ее подключении к потолочным проводам.

В этой статье я постараюсь максимально доступно рассказать все, что связано с электрической схемой люстры на разное количество ламп, а также подключении ее к одноклавишному и двухклавишному выключателю.

1. Принцип построения схемы люстры на 2, 3, 5 и более ламп для подключения к одноклавишному выключателю

а) Схема люстры на 2 лампы для подключения к одноклавишному выключателю

Соберем схему двухрожковой люстры, которая будет подключаться к одноклавишному выключателю, при включении которого будут одновременно зажигаться обе лампы.

Для удобства понимания рисунок разделен на две части: в левой половине изображены лампы накаливания с патронами и выходящим из патронов двухжильным кабелем с выводами коричневого и синего цвета.

В правой половине рисунка изображена электрическая схема с этими же лампами, но уже соединенными параллельно: коричневый вывод с коричневым, а синий с синим.

От каждого места соединения (коричневая и синяя точка) отходит вывод к своему потолочному проводу: коричневый к фазному, а синий к нулевому.

Работу схемы можно объяснить так: при включении выключателя фаза L1 одновременно поступает на коричневые выводы ламп HL1 и HL2 и они загораются. На рисунке движение фазы показано стрелками, а включенные лампы выделены желтым цветом.

б) Схема люстры на 3 лампы для подключения к одноклавишному выключателю

В правой части рисунка изображена электрическая схема трехрожковой люстры, у которой все лампы соединены параллельно. Коричневые выводы каждой лампы собраны вместе и подключаются к потолочной фазе L1, синие выводы также собраны вместе и подключаются к потолочному нулю N.

Схема работает так: при включении выключателя фаза L1 одновременно поступает на коричневые выводы ламп и лампы загораются.

в) Схема люстры на 5 ламп для подключения к одноклавишному выключателю

В правой части рисунка изображена электрическая схема пятирожковой люстры, в которой все лампы соединены параллельно. Коричневые выводы каждой лампы собраны вместе и подключаются к потолочной фазе L1, синие выводы также собраны вместе и подключаются к потолочному нулю N.

Схема работает так: при включении выключателя фаза L1 одновременно поступает на коричневые выводы всех ламп и лампы загораются. Движение фазы показано стрелками.

2. Принцип построения схемы люстры на 2, 3, 5 и более ламп для подключения к двухклавишному выключателю

а) Схема люстры на 2 лампы для подключения к двухклавишному выключателю

Теперь соберем схему с двумя лампами, чтобы каждая лампа зажигалась от отдельной клавиши.

В первую очередь соединяем вместе два синих вывода обеих ламп – это будет общий ноль люстры и подключается он к потолочному нулю N.
Коричневый вывод лампы HL1 подключается к потолочной фазе L1, а коричневый вывод лампы HL2 к потолочной фазе L2. Фазы на потолок попадают с выходных клемм двойного выключателя. Если же не совсем понятно, каким образом эти фазы образуются, почитайте статью о подключении двойного выключателя.

Теперь разберем работу схемы: при нажатии, допустим, левой клавиши выключателя фаза L1 приходит на коричневый вывод лампы HL1 и она загорается. При нажатии правой клавиши фаза L2 приходит на коричневый вывод лампы HL2 и загорается она. При включенных обеих клавишах лампы будут гореть одновременно. Ноль для ламп является общим, а движение фазы показано стрелками.

б) Схема люстры на 3 лампы для подключения к двойному выключателю

Соберем электрическую схему трехрожковой люстры для подключения к двухклавишному выключателю. В первую очередь соединяем в одну кучу все синие выводы – это будет общий ноль люстры, который будет подключаться к потолочному нулю N.

Теперь соединяем вместе коричневые выводы двух ламп, например, HL2 и HL3, они будут подключаться к потолочной фазе L2. Оставшийся свободный коричневый вывод лампы HL1 будет подключаться к фазе L1.

Схема работает так: при нажатии, например, левой клавиши, фаза L1 поступает на коричневый провод лампы HL1 и лампа загорается. При включении правой клавиши фаза L2 одновременно поступает на коричневые выводы ламп HL2 и HL3 и лампы загораются. При нажатых обеих клавишах выключателя горят все три лампы. Ноль для всех ламп общий.

в) Схема люстры на 5 ламп для подключения к двухклавишному выключателю

Электрическая схема пятирожковой люстры идентичная с трехрожковой и отличается только количеством и комбинацией включения ламп. Работа ламп может распределяться следующим образом:

1) горит только одна лампа, горят четыре, горят все пять ламп (1 + 4)
2) горят две лампы, горят три, горят все пять ламп (2 + 3).

Наибольшей популярностью пользуется схема 2 + 3, поэтому ее и рассмотрим.

Чтобы не запутаться при сборке схемы в самую первую очередь собираем общий ноль люстры — все пять синих выводов ламп соединяем вместе.
Затем соединяем между собой коричневые выводы ламп HL1 и HL2, они будут подключаться к потолочной фазе L1. Оставшиеся три коричневых вывода ламп HL3, HL4 и HL5 также скручиваем между собой, они будут подключаться к потолочной фазе L2.

Теперь разберем работу схемы: при включении, например, левой клавиши фаза L1 поступает на коричневые выводы ламп HL1, HL2 и они обе загораются. При включении правой клавиши фаза L2 поступает на коричневые выводы ламп HL3, HL4, HL5 и они загораются. При включенных обеих клавишах выключателя горят все пять ламп. Ноль для всех ламп общий.

3. Подключение люстры к потолочным проводам

Перед подключением люстры на потолок необходимо определиться с фазными и нулевым потолочными проводами. Для этого воспользуемся индикаторной отверткой.

Совет. Перед работой индикаторную отвертку необходимо проверить. Для этого достаточно коснуться рабочим кончиком отвертки фазного проводника, на котором точно присутствует фаза, например, гнездо розетки. При наличии фазы в гнезде розетки внутри отвертки загорится огонек.

С определением проводов для одноклавишного выключателя все просто, поэтому сразу приступим к определению проводов для двухклавишного выключателя:

1) выключаем обе клавиши выключателя, и индикаторной отверткой проверяем отсутствие фазы на всех потолочных проводах;

2) затем включаем обе клавиши выключателя, и отверткой определяем, на каких двух проводах появилась фаза. Запоминаем или отмечаем их, так как они являются фазными проводами L1 и L2. На нулевом проводе N индикаторная отвертка показывать ничего не должна;

3) опять выключаем обе клавиши и индикаторной отверткой еще раз убеждаемся, что на фазных проводах фаза пропала, а на нулевом не появилась;

4) отключаем общее питание или питание этой схемы освещения;

5) теперь согласно схемы подключаем люстру к потолочным проводам.

Но здесь есть один нюанс, о котором надо рассказать.
Очень часто встречается дом, квартира или помещение, где в электрической проводке перепутаны местами фаза и ноль. Страшного ничего нет, однако методика определения потолочных проводов будет отличаться:

1) выключаем обе клавиши выключателя, и индикаторной отверткой проверяем наличие фазы на одном потолочном проводе, который будет являться нулевым. На двух других фазы быть не должно – это будут фазные провода L1 и L2;

2) затем включаем обе клавиши выключателя, и индикаторной отверткой еще раз убеждаемся, что на нулевом проводе фаза осталась, а на фазных не появилась. Запоминаем или отмечаем фазные провода;

3) ОБЯЗАТЕЛЬНО отключаем общее питание;

4) теперь к потолочным фазным проводам L1 и L2 подключаем фазные провода люстры, а к потолочному нулевому N, нулевой провод люстры.

И еще надо рассказать про один момент.
В современных люстрах помимо проводов электрической схемы присутствует защитный заземляющий проводник желто-зеленого цвета, который соединяют с металлической частью корпуса люстры. Этот проводник предназначен для защиты человека от действия электрического тока, который в случае аварийной ситуации может оказаться на металлических частях осветительных приборов.

Если в электрической проводке дома или квартиры не предусмотрено защитное заземление, то при подключении люстры кончик проводника изолируют и оставляют внутри. Если же защитное заземление присутствует, то один конец проводника соединяют с корпусом люстры, а второй с потолочным защитным проводником.

Ну вот, в принципе и все, что хотел сказать. Как видите, сложного ничего нет. Самое главное понять принцип разделения ламп. Теперь я думаю, что Вам не составит труда подключить люстру с любым количеством выводов и ламп.
Удачи!

Источник: https://sesaga.ru/sxemy-podklyucheniya-lyustry-s-2-3-5-lampami-kak-podklyuchit-lyustru-s-tremya-provodami.html

Как собрать люстру из 5 плафонов инструкция – Схемы подключения люстры с 2, 3, 5 лампами. Как подключить люстру с тремя проводами

• Схемы подключения люстры с 2, 3, 5 лампами. Как подключить люстру с тремя проводами
• Как подключить люстру или как повесить люстру своими руками
• 75 фото принципиальных схем, нюансы сборки и подключения люстры
• Как собрать люстру своими руками
• видео, схема, фото — Asutpp
• Сборка и разборка светильника, его устройство
• Как подключить люстру

Здравствуйте, уважаемые читатели сайта sesaga.ru.

Часто возникает ситуация, когда купил, например, пятирожковую люстру, принес домой, а она подключается только к одноклавишному выключателю, при включении которого загораются все пять ламп. А хотелось бы ее подключить к двухклавишному, и чтобы при включении одной клавиши включались, например, две лампы, при включении другой клавиши включались три, а все пять ламп горели бы при нажатии обеих клавиш.

Естественно, встает вопрос, как это осуществить и возможно ли это?

На самом деле все это решается.
Если люстра изначально рассчитана на подключение только к одноклавишному выключателю, то люстру придется разобрать и в ее электрическую схему добавить дополнительный провод, на который будет подаваться фаза со второй клавиши выключателя.

Если же схему люстры предполагается собирать самостоятельно, что позволяет ее сразу адаптировать под имеющийся в доме выключатель, то здесь вообще нет никаких проблем.

Но именно непонимание электрической схемы люстры часто вызывает трудности при ее подключении к потолочным проводам.

В этой статье я постараюсь максимально доступно рассказать все, что связано с электрической схемой люстры на разное количество ламп, а также подключении ее к одноклавишному и двухклавишному выключателю.

Как собрать и подключить люстру?

Люстра – один из важнейших предметов интерьера, многочисленные производители заполнили торговые сети самыми разнообразными моделями осветительных приборов. Они отличаются по конструкции, методам крепления отдельных элементов, материалом, из которого сделаны.

Но основные узлы соединения имеют несколько классических вариантов, а электрическое подключение определяется строгими правилами, которые несложно понять. В большинстве случаев к люстрам прилагаются документы, включая схемы сборки и подключения. Поэтому не стоить спешить обращаться к мастеру, попробуйте это сделать самостоятельно.

Для этого надо иметь определенные инструменты, практические навыки и базовые знания в электротехнике, нужно понимать, как пользоваться мультиметром (хотя бы в режиме прозвонки) и индикаторной отверткой.

Основные этапы сборки и подключения люстры

Будем исходить из того, что люстра распакована и все комплектующие по списку комплектации в наличии. Далее весь процесс можно разделить на три этапа:

• Проверка электрической проводки на правильность подключения, целостность проводов и отсутствие короткого замыкания.
• Механическая сборка люстры, отдельных элементов, в различных конструкциях это могут быть рожки с патронами для ламп и стеклянными плафонами или металлический каркас с винтами и стеклянные висюльки, другие элементы. Обычно прилагается инструкция по сборке, подробные схемы и рисунки, даже в китайских люстрах они есть.
• Крепление к потолку и подключение к электрической сети.

Рассмотрим люстру с 6 лампами, в этом случае электрическую схему можно собрать в нескольких вариантах – включение всех ламп одним переключателем или разделение лампы на 2 группы для двойного переключателя (одна или две лампы включаются одной клавишей, остальные другой).

Проверка электрической проводки

Очень часто люстры продают в уже собранном состоянии, когда провода подключены к патронам и выведены через трубку центральной оси, остается только прикрепить стеклянные плафоны или другие элементы декора. Провода могут быть одного цвета, это затрудняет определение их назначения, даже если они цветные, надо убедиться в правильности подключения и проверить мультиметром:

• Установите прибор в режим прозвонки поворотом пакетного переключателя в положение со значком диода или зуммера. Черный шнур щупа подключается в правом нижнем углу в самый нижний разъем со знаком заземления, красный выше, в разъем с обозначением «VΩmA».

Мультиметр в положении прозвонки

• Прикоснитесь щупом к металлической резьбе в патроне, вторым щупом к оголенному концу одного из проводников, при наличии контакта на индикаторе высветится «0» и раздастся звук зуммера. Если контакта нет, выберите другой провод, таким образом последовательно вызвоните все провода, выходящие от резьбовых цокольных контактов.

Прозвонка проводов мультиметром

• Отметьте проверенные провода маркером или наденьте кембрик одного цвета, рекомендуется синий или черный.
• Соедините их скруткой в один контакт, он будет подключаться к нулевому проводу в сети.
• Таким же образом прозвоните и промаркируйте красным кембриком провода центрального контакта патронов. Желательно пронумеровать в соответствии с патронами 1, 25, 6. Эти провода будут подключаться к фазе в сети.
• Разделите фазные провода на 2 группы, соедините 1, 3, 5 – одна группа, 2, 4, 6 – вторая.

Соединение проводов на люстре в группы

• Прозвоните фазные провода с нулевым контактом, если сигнал зуммера не появится, все в порядке, короткого замыкания нет.

Механическая сборка

• Люстры с отдельными плафонами на каждом рожке, резьбовым соединением крепятся к центральной платформе.
• Провода протягиваются в осевую трубку, на которую ниже надевается декоративная крышка, закрывающая контактную группу под потолком.
• В случае если патроны установлены, прикручиваются плафоны, стеклянные висюльки или другие элементы декорации.

Существует множество разнообразных конструкций, способы крепления тоже могут быть разными: декоративные гайки, защелки разного типа, простое подвешивание на цепочки. Поэтому собирать надо, руководствуясь инструкцией по сборке люстры, которая должна быть в комплекте поставки.

В любом случае после сборки провода прозваниваются и распределяются описанным выше способом.

Крепление к потолку и подключение к электрической сети

Крепление люстры к потолку обычно осуществляется двумя классическими способами:

• Петля, расположенная на центральной оси, надевается на крюк в потолке. Если крюка нет, в комплекте должен быть пластиковый дюбель. Просверливаете в потолке отверстие, вставляете дюбель и вкручиваете крюк, после чего можно подвешивать люстру.
• Второй способ предусматривает крепление к потолку дюбелями планки, на которой расположены два болта.

Крепление люстры на потолочную планку

На эти болты после подключения привинчивается декоративная крышка, которая удерживает всю конструкцию люстры.

Обычно люстра рассчитана на две группы ламп и подключается к двухклавишному переключателю, эта схема позволяет включить каждую группу отдельно или все вместе. Для этого надо выяснить назначение проводов на потолке.

Схема подключения люстры к двухклавишному выключателю

В классическом варианте из распределительной коробки должны выходить четыре провода:

• желто-зеленый – заземление;
• синий или черный – нулевой;
• два с другим цветом изоляции – фазные, подключены через выключатель.

Цветам доверять не стоит, неизвестно, какой электрик эти провода прокладывал, проверяйте мультиметром в режиме прозвонки:

• Отключите автоматический выключатель сети освещения на распределительном щите.
• Желтый провод заземления и синий нулевой соединяются на шинах распределительного щита или на контуре заземления. Подключите щупы мультиметра к ним, если контакт есть, схема собрана правильно.
• Проверьте отсутствие контакта между нулевым проводом и фазными, на дисплее должна быть «1» и отсутствие сигнала зуммера.
• Включите автомат на распределительном щите и для надежности проверьте работу выключателя, целостность фазных проводов индикаторной отверткой.
• Включите одну клавишу переключателя, прикоснитесь по очереди к фазным проводам, один должен показывать наличие фазы. Выключите клавишу, включите вторую, другой провод должен показывать наличие фазы.
• Эту проверку можно провести мультиметром, поставьте его в режим измерения переменного напряжения V 750, прикоснитесь щупами к контактам нулевого и фазных проводов. При включенном переключателе на дисплее должно быть 220 В.

Проверка напряжения на люстре мультиметром

После проверки всех проводов можно вешать люстру на крюк и подключать:

• отключите автомат на распределительном щите;
• нулевые провода через соединительную колодку подключаются к нулевому проводу;
• заземляющий провод – к корпусу люстры;
• две фазные группы к фазным проводам на различные светильники;
• тщательно заизолируйте соединения изолентой;
• поднимите и закрепите декоративную крышку, она прикроет все соединения;
• вкрутите в патроны лампы;
• включите автоматический выключатель на распределительном щите, потом комнатный переключатель, обе клавиши по очереди.

Законченный монтаж люстры на потолке

Если все сделали правильно, люстра будет надежно работать долгое время при соблюдении правил эксплуатации. В процессе эксплуатации не вкручивайте в патроны лампы накаливания большей мощности, чем указанно в паспорте изделия.

В противном случае патроны и другие элементы декорации могут деформироваться или полностью расплавиться. При использовании светодиодных лампочек эта проблема отпадает, они почти не греются.

Самый экономичный режим расхода электроэнергии – установить в люстру трехваттные лампочки.

Источник: https://lampagid.ru/elektrika/montazh/sborka-lyustry

Как подключить люстру или как повесить люстру своими руками

Доброго времени суток дорогие читатели и подписчики нашего блога «Делайте с нами своими руками».

После долгих походов по магазинам, наконец то, мы её выбрали – её, красавицу, которая будет висеть у нас в центре комнаты на самом видном месте. В магазине, подключенная и сверкающая, она была так великолепна, но вот незадача, продали нам её в большой коробке и в полностью разобранном состоянии.

У меня, например, было именно так и сегодня хочу поделиться с Вами опытом — как собрать люстру, как повесить люстру и как подключить люстру к сети напряжения.

Хотя существует огромное разнообразие различных видов люстр, но принцип сборки и подключения у них практически одинаковый. Конечно, могут различаться виды деталей, из которых она собрана, может быть, различное количество рожков, материалы из которого изготовлены детали могут быть разными, но поняв один раз суть сборки и подключения, уже не будет никакой разницы какую люстру собирать и крепить к потолку.

Для примера, я буду показывать поэтапно, как я производил все операции с люстрой на пять рожков с плафонами, и опишу, как подключить люстру к двух клавишному выключателю.  Подключение люстры к одно клавишному выключателю производиться легче, и по ходу изложения я коснусь и этого вопроса. Итак, приступим:

Весь процесс разобьем на два этапа:

Шаг 1. Распаковываем все детали. В коробке с завода весь светильник идет в разобранном состоянии блоками. Отдельно корпус, отдельно рожки с патронами для лампочек, плафоны, клемники. Во все узлы уже заведены и подключены провода, остается только соединить узлы между собой.

Шаг 2. Разбираем корпус, к которому крепятся рожки с лампочками и плафонами.

Для этого, если у вас одно клавишный выключатель и все лампочки будут загораться одновременно, просто откручиваем снизу круглую декоративную гайку и снимаем крышку (шаг 3 пропускаем, переходим сразу к 4 шагу).

Если выключатель двух клавишный и планируется включать отдельно две лампочки, отдельно три (при пяти рожковом светильнике) или одновременно все имеющиеся лампы, необходимо завести еще один провод. С завода изготовителя заведено всего два (фаза и ноль) и, предполагается, что все лампы светильника или включены, или выключены.

Шаг 3.  Заводим третий провод. Для этого откручиваем в дополнение к нижней декоративной гайке ещё и верхнюю, полностью разбираем корпус как на фото ниже.

Нам нужен центральный стержень, в который с завода заведен двужильный провод.

Вынимаем уплотнительные пластиковые колечки с торцов и провод.

Заводим трехжильный провод, или просто дополнительный провод такого же сечения, как и провода, которые были вставленные в стержень и закрепляем их уплотнительными пластиковыми кольцами с торцов.

Шаг 4. Закрепляем все рожки люстры на корпусе. Вставляем рожок в корпус и закручиваем с внутренней стороны гайку.

Аналогичную процедуру производим со всеми рожками люстры и получаем картину как на фото ниже.

Шаг 5. Собираем корпус в обратной последовательности разборки, только перед закручиванием верхней гайки подкладываем под неё верхнюю декоративную «тарелочку», которая будет закрывать место крепление люстры к потолку и клемник соединения нашей люстры с сетью, и заземляющий провод. Затем затягиваем верхнюю гайку. Нижнюю крышку корпуса с декоративной гайкой пока не ставим.

Шаг 6. Соединяем проводку.

Всё о подключении

При подключении к одно клавишному выключателю соединение очень простое. У нас к люстре подходит два провода – фаза и ноль, и в каждом рожке два провода.

Все синие провода рожков (1,2,3,4,5) соединяем с синим подводящим проводом (6), который идет через корпус. Все коричневые провода рожков (1,2,3,4,5) соединяем с коричневым подводящим проводом (7). Изолируем два эти соединения по отдельности.

Голубого(8) провода при одно клавишном выключателе нет (это, как раз, дополнительный провод, который мы вставили).

При подключении к двух клавишному выключателю разбиваем рожки на группы. Можно разбить как угодно. Самый лучший вариант, когда люстра имеет четное количество рожков. Тогда четные рожки – 1 группа, нечетные – 2 группа. Например, люстра имеет 6 лампочек, тогда 1,3,5 лампочки – 1 группа, 2,4,6 лампочки – 2 группа. Всё будет очень красиво и симметрично светиться.

Так как у меня было нечетное количество рожков я сделал 2 группы так: 1,3 рожок – 1 группа, 2,4,5 рожок – 2 группа. Таким образом у меня отдельно одной клавишей выключателя включаются лампочки 1 и 3 рожка, второй клавишей выключателя включаются лампочки 2,4,5 рожка. При включении двух клавишей одновременно загораются лампы всей люстры.

Общий принцип подключения такой: чтобы лампочка загорелась к ней должны подходить фаза и ноль (2 разных провода). При подключении к двух клавишному выключателю у нас из потолка выходят 4 провода: заземление (желто-зеленый провод), один провод (8) – «ноль», два других (6,7) – «фазы». «Ноль» (8 голубой провод) всегда остается общий и с ним соединяются все «нулевые» провода всех рожков в одно соединение.

К одной «фазе» (например 6 проводу) подключаем фазные провода светильников первой группы. Ко второй фазе (провод 7) подключаем фазные провода светильников второй группы. «Фазы» прерываются выключателем, а именно:  одна «фаза» (провод 6) отключается одной клавишей, вторая «фаза» (провод 7) отключается второй клавишей. Выключатель выключен – фаз нет, светильник не горит.

Включаем одну клавишу – появляется фаза на одном проводе (6)- горят лампочки первой группы, включаем вторую клавишу – появляется фаза на втором проводе (7) — загораются лампочки второй группы.

Теперь отдельно по подключению каждой группы.

Из каждого рожка выходит 2 провода разных цветов, в моем случае это коричневый и синий, у вас это могут быть любые другие цвета. Главное определить для себя, что сначала вы работаете с проводами одного цвета, они будут «фазой» (например коричневые, как у меня), а потом с проводами другого цвета это будет «ноль» (синие, как у меня).

Подключение происходит следующим образом:

— «фазные» (коричневые)  провода первой группы (рожки 1 и 3) соединяем с любым из подводящих «фазных» проводов, например с проводом (6).  В соединении получается три провода. Место соединения изолируем.

— «фазные» (оставшиеся три коричневые провода)  провода второй группы (рожки 2,4 и 5) соединяем со вторым  подводящим «фазным» проводом (7).  В соединении получается четыре провода. Место соединения изолируем.

Затем, все не подключенные «нулевые» провода синего цвета (их 5 штук из каждого рожка) подсоединяем к подводящему «нулевому» голубому  проводу №8 (дополнительный, который мы вставили). Это соединение из одного и пяти проводов выполняет функцию «ноль» в нашей люстре.  Изолируем место соединения. В соединении получается шесть проводов.

Переходим к следующему шагу.

Шаг 7. Окончательно собираем корпус светильника. Аккуратно укладываем провода в корпус, закрываем нижнюю крышку и закручиваем нижнюю декоративную гайку.

Люстра собрана. Все декоративные элементы, плафоны и лампочки пока на место не ставим.

Крепим люстру на потолок и подключаем её к сети напряжения

Вот мы и подошли к вопросу как повесить люстру. Я встречал люстры двух видов: с крепежной планкой, которая монтируется  к потолку и уже к ней крепиться вся конструкция люстры, и люстры, которые просто можно повесить на крючок, забитый в потолок.

С последним случаем всё понятно и я его рассматривать не буду. А вот моя люстра крепилась именно на монтажную планку. Вот этот вариант крепления и рассмотрим.

Шаг 1. Примеряем люстру к тому месту, где она будет крепиться. Прилегание закрывающей место крепления и соединение проводов «тарелочки» должно быть плотным к потолку.  Мне немного мешал крючок, на котором висел прошлый светильник. Пришлось его подогнуть к потолку. Если у вас такая же ситуация – не срезайте его полностью, мода меняется, и следующая люстра может быть с другим креплением, и он снова пригодиться.

Шаг 2. Размечаем крепление монтажной планки и крепим её на потолок.

Для этого прикладываем планку к потолку так, чтобы она не мешала подключению проводки и при помощи карандаша размечаем места крепления. Сверлим отверстия, забиваем в них дюбеля и крепим шурупами планку к потолку.

Шаг 3. Подключаем электропроводку.

Внимание: все работы производите при отключенном напряжении (выключите входные автоматы и проверьте отсутствие напряжения в сети).

При подключении к одно клавишному выключателю (помним, что в этом случае из потолка торчат  два провода («фаза» и «ноль») или три провода, третий это заземление, оно может быть или не быть в зависимости от времени постройки вашего дома, в советские времена его делали очень редко).

Просто соединяем 2 провода люстры («фазу» и «ноль») (третий желто-зеленый, заземление, не трогаем) с двумя проводами («фазой» и «нулем») сети (те, что на потолке) через клемник. Если соединение происходит скруткой проводов, места скруток аккуратно изолируем.

Какой провод люстры к какому проводу сети вы подключите  не имеет значения, главное заземление  соединить с заземлением.

При подключении к двух клавишному выключателю необходимо два фазных провода (провода 6,7),  1-ой и 2-ой групп люстры, подключить к «фазным» проводам сети, а «нулевой» провод люстры (8) к «»нулевому» проводу сети». Главное не перепутать «нули» и «фазы».

Чтобы все правильно сделать необходимо определиться с проводами, торчащими из потолка.  Еще раз повторю, в основном, при двух клавишном включении выведено к месту подключения светильника три провода – один нулевой и два фазных. В современных постройках выводится четыре провода — один «нулевой», два «фазных» и один провод заземления (он всегда желтого цвета с зеленой полосой).

Чтобы определить «фазные» провода и «нулевой» воспользуемся пробником (индикатором фазы) – прибором для определения фазы в сети в простонародье называемым «фазометром» с виду напоминающим отвертку.

Прибор очень прост в использовании: подаем напряжение в сеть и включаем две клавиши выключателя, касаемся отверткой оголенного провода придерживая индикатор пальцем с верхнего торца. При наличии фазы на проводе внутри ручки загорится индикатор.

Поочередно пробуя все провода определяем два фазных провода.

Внимание: для проведения дальнейших работ не забудьте выключить напряжение в сети.

Соединяем один «фазный» провод сети с одним фазным проводом люстры, второй «фазный» провод сети с «фазным» проводом люстры, «нулевой» провод сети с «нулевым» проводом люстры. Если есть заземляющий провод – соединяем его с заземляющим проводом люстры.

Шаг 4. При помощи декоративных гаек прикрепляем люстру к монтажной планке.

Шаг 5. Устанавливаем на место все декоративные элементы светильника, вешаем плафоны и вкручиваем лампочки.

Вот теперь наша красавица готова засиять во всем великолепии.

В следующей статье планирую написать, как устанавливать и подключать розетки и выключатели.

На этом у меня всё, жду с нетерпением Ваших отзывов и комментариев. Постараюсь ответить на все вопросы. До скорой встречи.

Источник: https://legkovmeste.ru/poleznye-sovety/kak-podklyuchit-lyustru.html

Как собрать люстру своими руками

Сегодня редко можно встретить люстру, состоящую из примитивного плафона на одну лампочку. Все чаще изготовители предлагают сложнейшие конструкции с затейливым дизайном – роскошные, шикарные. Но вот беда! Собрать это чудо дизайнерской мысли порой кажется невозможным – иногда люстры представляют собой груду деталей.

Чаще всего инструкция к этому импровизированному комплекту «Сделай сам» не прилагается. Просто коробка с упакованными элементами люстры. И придется потратить время, чтобы превратить эти детали в настоящую красавицу, гордость и сияющее украшение комнаты.

Сегодня вам предстоит ознакомиться с четкой и подробной инструкцией о том, как собрать люстру, поэтому не спешите вызывать специалистов. Поверьте, процесс превращения этих деталей в стильный предмет интерьера доставит вам немалое удовольствие – нет ничего приятнее, чем сделать что-то своими руками.

В магазине мы видим сотни моделей люстр – они отличаются материалом изготовления, конструкций, типом используемых ламп. Не пугайтесь! Это не значит, что придется изучить все возможные варианты. Как правило, в целом особенности моделей не особо влияют на процесс монтажа.

Один раз усвоив, как собрать люстру, вы сможете «привести в чувство» абсолютно любую модель, вне зависимости от числа рожков, особенностей устройства и прочих характеристик.

В качестве примера в данной статье будет рассмотрена сборка люстры с тремя рожками. Схема довольно распространенная.

Сборка люстры — механическая часть

Первым делом потребуется вскрыть коробку с люстрой. Если это сделать неаккуратно, вы можете случайно повредить ее элементы. Для удаления скотча рекомендуется использовать строительный нож.

Заводская продукция обычно поставляется блоками. Все сложено по отдельности: плафоны, рожки, корпус, клеммники и другие детали. Провода уже подсоединены к отдельным частям, надо лишь правильно их подключить друг к другу.

Важно! Перед сборкой люстры убедитесь в том, что в наличии абсолютно все детали. Обычно к изделию прилагается краткое описание, в котором указано, сколько запчастей должно быть, учитывается абсолютно все, в том числе гайки и болты. Желательно проверить комплектность перед началом работы, так как распакованную люстру хранить затруднительно – какие-то детали могут сломаться или затеряться.

Те части люстры, которые используются в последнюю очередь, лучше не распаковывать, а отложить в сторону. Речь идет о хрупких плафонах, декоративных элементах и пульте (присутствует не во всех изделиях). Все остальные детали аккуратно достаньте из упаковки.

Далее следует собрать верхнюю часть центрального корпуса люстры, так сказать «раму» на которой будет крепиться весь каркас. Берем декоративную «тарелку», устанавливаем ее на стержень люстры и закручиваем верхнюю гайку.

Эта тарелка предназначена для маскировки под потолком отверстия для крепления люстры в натяжном потолке, а также для закрытия проводов подключения. Сама декоративная тарелка (уже вместе со всей конструкцией) будет крепиться к потолку при помощи крепежной планки.

Сборка люстры своими руками — крепление рожков

Теперь мы подошли к этапу крепления рожков. В зависимости от типа и конструкции светильников их количество может быть различным. Однако вне зависимости от количества рожков люстры технология крепления не отличается. Открутите декоративную гайку, которой крепится защитная крышка корпуса.

Берем один из рожков, снимаем с него гайку и контр шайбу и вставляем в отверстие в корпусе. Затем он закрепляется этой же гайкой и шайбой. Первый рожок закреплен в корпусе люстры.

Аналогичным образом осуществите монтаж остальных рожков. Провода пока не трогаем, соединение проводов в люстре будем проводить в последнюю очередь.

Перед окончательным закреплением рожков проверьте симметричность их расположения относительно друг друга. При необходимости подкорректируйте их размещение. Теперь, когда все красиво, надо подкрутить крепежные гайки с помощью гаечного ключа. Не переусердствуйте, чтобы не сорвать резьбу.

Электрическая часть — как соединить провода в люстре

Думаю основной вопрос как собрать люстру с тремя рожками закрыт. Пора приступить к самому ответственному моменту – монтажу электропроводки. Имеется два варианта подключения: к одинарному выключателю и к двойному. От типа подсоединения зависит группировка проводов. В первом случае их будет две, во втором – три. Разделение кабеля осуществляется по цвету.

Я буду подключать люстру к одноклавишному выключателю, поэтому у меня будет две группы – фазные и нулевые провода.

Если у вас двойной выключатель, значит, будет три группы: все нулевые провода – первая, вторая группа фазные проводов к одной клавише, третья группа фазные провода ко второй клавише выключателя.

У каждого рожка на выходе имеется два провода с изоляцией разного цвета. Их окраска может быть любой. Я всегда разбиваю провода по цвету таким образом: синие провода — это нулевые, коричневые — это фазные. Сначала следует работать с проводами одного цвета, например, «фазой», а затем сгруппировать провода другого цвета – «ноль».

Соединение проводов в люстре под одноклавишный выключатель

Проще всего подключать люстру к одинарному выключателю. В данном примере к люстре подходит фазный и нулевой провод, в каждом рожке также имеется по два провода. Все коричневые (фазные) провода рожков соединяем между собой. Затем соединяем вместе все синие (нулевые) провода рожков. Таким образом, у вас вышло 2 группы проводов.

Поделив провода на группы, их следует соединить и с главным питающим проводом, это провод который вставлен в стержень. Один его конец выходит к декоративной крышке и там подключается к проводам которые выходят из потолка, второй конец как раз заходит в корпус люстры. Теперь все коричневые провода соединяем с одним из питающих проводов, а все синие провода соединяем со вторым из этих проводов.

Обычно в комплект люстры входят соединительные колпачки. Кончики проводов освободите от изоляции на участке длиной 1-2 см, скрутите их друг с другом, после чего вращающими движениями наверните на них коннектекер. Теперь он надежно защищает место соединения.

Для надежности место скрутки проводов можно пропаять.

Когда провода будут уложены можно одевать крышку на корпус светильника и фиксировать ее при помощи декоративной гайки.

Как соединить провода в люстре при подключении ее к двухклавишному выключателю

Первый этап подключения к двойному выключателю – разделение рожков люстры на две группы. Проще всего, если предусмотрено подключение четного числа лампочек. В этом случае делите их на две группы: нечетные – первая, четные – вторая. Естественно, нулевые провода войдут в третью группу. При таком подключении будет достигнута полная симметрия и гармония.

Несколько сложнее придется при сборке люстры с нечетным количеством рожков. В этом случае осуществить его симметрично уже не выйдет. Поэтому в одной группе будет больше лампочек, в другой – меньше.

Если, например, у Вас пяти рожковая люстра, как собрать люстру и подключить ее к двухклавишному выключателю? Ну во-первых симметрично разбить провода по группам тут не получится.

Здесь придется выполнять соединение проводов таким образом, чтобы одной кнопкой включалась, например 3 плафона, второй – 2 плафона. А если включить оба переключателя одновременно, будут светиться все лампы. Варианты могут быть разными.

Теперь пора переходить к делу: «нулевые» провода войдут в первую группу, а фазные разделяются на два блока, один подсоединяется к 1, 3 и 5 рожкам, а второй – ко 2 и 4.

Как и в варианте с использованием одинарного выключателя теперь требуется каждую группу подключить к питающему проводу (провод который размещен в стержне люстры).

Затем все делаем, как и в случае с одноклавишным выключателем, подключаем все эти группы к главному питающему кабелю. Но есть одно отличие этот питающий провод который заходит в корпус люстры должен быть не двух- а трехжильный. К одной жиле подключаются все синие (нулевые) провода, ко второй жиле подключаются провода группы 1, к третей подключаются провода группы 2.

Теперь осталось только завершить сборку светильника. Бережно поместите провода в корпус и закрепите нижнюю крышку декоративной гайкой. Плафоны и декоративные элементы устанавливаются после подключения люстры.

Разумеется, сборка люстры может незначительно отличаться, но в целом процесс происходит именно так, как описано выше.

Источник: https://electricvdome.ru/osvechenie/kak-sobrat-lyustru.html

Как подключить пятирожковую люстру

Вы купили красивый дорогой светильник, но от осветительного прибора отходит 10 проводов, а с потолка выводится только 2? Как подключить люстру с 5 лампами самостоятельно? Ответ на этот вопрос таит в себе много неизведанного для простого домохозяина.

Но бояться неправильно выполнить задачу и начинать искать мастера-электрика вовсе не стоит! Хотите выглядеть настоящим мужчиной, который может и освещение наладить, и деньги жене на шубку сэкономить? Читайте нашу статью-инструкцию с полным описанием процесса подключения 5-ти рожковой люстры.

Выбор прибора освещения стоит доверить жене. Леди гораздо больше любят путешествовать по магазинам, выискивать товары по акции, у них лучше развито чувство прекрасного, поэтому для нее это будет только в радость. Сколько денег выделить обожаемой супруге? Все зависит от модели, материалов, из которых она изготовлена, и прочих особенностей. При выборе делается акцент на единстве стилей оформления светильника и прочих элементов обстановки в комнате. Например:

1. MW-LIGHT Букет – подвесная конструкция гарантирует простоту монтажа, так как подсоединить эту пятирожковую люстру можно с помощью обычной трехканальной клеммной коробки. Все контакты уже сгруппированы между собой и выводятся в единой обмотке с тремя кабелями. Стоимость модели не превышает 6000 рублей – еще один плюс, для кошелька. Стиль флористики – идеально для спальни, но подойдет и для других помещений.
2. Favourite Lanta – подвесная модель с преимуществами, аналогичными предыдущей конструкции. Выглядит как хрустальная, стоит намного меньше, идеальна для оформления гостиной или больших залов. Мощность всех ламп в совокупности составляет 200 Ватт. Цена изделия – 13000 рублей.
3. Chiaro Версаче – весьма роскошный предмет интерьера (46000 рублей), имеет мощную конструкцию, крепится на прочный потолочный крюк. Все это позволяет рекомендовать люстру истинным ценителям прекрасного, не жалеющим денег на роскошь. Плюс: все провода скрыты внутри ствола изделия, что позволяет перегруппировать пары ламп.

Все перечисленные модели можно приобрести в нашем магазине, они всегда есть на складе. При трудностях с выбором можно обратиться к консультанту.

Как подключить пятирожковую люстру без инструментов?

Не у каждого дома есть вольтметры, мультиметры, индикаторные отвертки и прочее оборудование для электротехнических работ. Чтобы не тратиться на их покупку, мы решили дать вам несколько полезных советов, как обойтись без серьезных инструментов и все-таки подключить потолочный светильник правильно:

1. Индикаторная отвертка нужна для выявления фазы и ноля. Узнать о назначении проводов можно другими способами: посмотреть в технической документации, из маркировки («L» — фаза, «N» — ноль) или по цвету – для фазы свойственны коричневый, черный или красные цвета, ноль обозначается синим.
2. Мультиметр необходим для проверки правильности подключения люстры на 5 лампочек. Простой способ сделать то же самое, но без прибора – включить электроснабжение и нажать на клавиши выключателя.
3. Вместо пассатижей для очистки жил кабелей можно использовать обычный кухонный нож. Оплетка разогревается огнем от зажигалки, размягчается и удаляется. Постарайтесь не перекалить провод во избежание потери его работоспособности.

Все, что необходимо для подключения 5-рожковой люстры: прочный стул, нож, изолента. Вместо скручивания проводов можно использовать клеммную коробку, она идет в комплекте с самим световым оборудованием.

Основные схемы подключения потолочного светильника

Мы разберем 4 метода синхронизации кабелей:

1. Как подключить люстру на 5 рожков к одноклавишному выключателю.
2. Способ синхронизации кабелей светильника с клеммами двухклавишной панели.
3. Подключение оборудования, от которого отходит 10 жил.
4. Установка люстры с тремя кабелями.

Как подключить 5-рожковую люстру к одноклавишному выключателю?

В данной модели прерывателя предусмотрено два или три кабеля основной сети электроподачи: фаза, земля и ноль. В большинстве случаев «земля» отсутствует, ее использование оправдано только в промышленных зданиях. Одноклавишный рубильник будет включать и выключать все лампы одновременно, поэтому нет смысла делить их на группы.

Если из люстры выходит два кабеля с фазой, их следует смотать между собой и завести в клеммную коробку. Можно воспользоваться методом последовательного соединения: ввести концы жил с разные слоты, закрепить их болтами и замкнуть их дополнительным общим кабелем сечением на 0,25 кв.мм.

Заключительный этап в подключении пятирожковой люстры – изоляция дополнительного провода после соединения.

Ноль всегда является общим кабелем, поэтому и от общей сети, и от люстры для него предусмотрено только по одной жиле, — проблем с подключением не возникнет.

Схема подключения люстры с 5 лампами для двухклавишного выключателя

От прерывателя с двумя кнопками отходит два провода фазы и один нулевой. Производители люстр с пятью лампами также делят общее количество светильников на две группы: две и три лампы. Поэтому из ствола осветительного прибора выходит тоже три кабеля: две фазы и ноль.

Такая схема подключения люстры с 5 лампочками самая простая: соедините фазы люстры с фазами сети и оба нуля скруткой или внутри клеммной коробки. При использовании последней не стоит закручивать контакты слишком сильно – жила может обломиться, и электрическая цепь прервется.

Как подцепить люстру на 5 лампочек и 10 проводов?

Здесь сложности возникают чаще всего, но такой способ имеет одно важное преимущество – вы сами выбираете, какие лампы объединять в группы. Нулевой провод всегда общий, поэтому следует выполнить следующие действия:

1. Подвесьте люстру на крюк, чтобы она не упала и не была на весу.
2. Найдите нулевой провод с помощью расцветки, маркировки или указаний в техническом паспорте.
3. Соедините 5 нулевых жил люстры пассатижами или отверткой в клеммной коробке последовательным методом.
4. Заведите один нулевой кабель в короб с другой стороны и зафиксируйте его крепежом.
5. Разделите фазы на две группы если у вас стоит двухклавишный выключатель или объедините в одну при наличии однокнопочного. От количества групп зависит число используемых клеммных коробов: спрятать два маленьких проще, чем один длинный.
6. Соедините фазы аналогичным образом. Все скрутки следует изолировать лентой.

Важно: не прикасайтесь к токопроводящим путям даже тогда, когда они обесточены. Остаточное напряжение не вызовет удара критической силы, но способно вывести человека из строя на некоторое время.

Схема подключения люстры в 5 рожков и три общих кабеля

Способ схож с первым методом. Однако здесь производитель уже сам распределил группы светильников и упростил вам задачу: вам не придется думать, как соединить провода в люстре на 5 рожков. После подключения следует проверить работоспособность прибора освещения. Для этого активируйте автомат электрощитка и включите кнопки рубильника. Если вы строго следовали нашей инструкции, все должно начать работать после первой попытки монтажа.

Дерзайте! Мы уверены, что ваша работа вызовет восхищение вашей жены, тещи и прочих дам в вашем окружении!

Источник: https://swlux.ru/info/articles/kak-podklyuchit-pyatirozhkovuyu-lyustru/

Как собрать китайскую люстру с висюльками – — » Торгтехника

В настоящее время люстры обычно представляют собой что-то немного более сложное, чем обыкновенный плафон на одну или пару лампочек.

Люстра для современного человека — это не просто защитное покрытие на осветительный прибор, но и полноценное дополнение интерьера.

Именно по этой причине любой хозяин жилища ищет для своего дизайнерского решения что-то уникальное.

Люстры чаще всего продаются в разобранном состоянии. Сборку, конечно можно заказать в торговой точке, однако ни один домашний мастер на все руки не станет тратить на это деньги.

Именно по этой причине важно знать, как правильно собрать люстру любой формы и размера. В данной статье мы рассмотрим именно этот вопрос.

electrikexpert.ru

Как собрать люстру с висюльками и пультом?

В последнее время рынок буквально наводнен потолочными светильниками с пультом. Помимо включения-выключения осветительного прибора, есть и дополнительные “навороты”, такие как: регулирование яркости, изменение по желанию цвета светодиодов, музыкальные эффекты, таймер включения-выключения. Что касается дизайна, то он может быть практически любым — от вычурного до строгого “высокотехнологичного”. Сегодня поговорим о том, как собрать люстру с висюльками и пультом.

Алгоритм установки

Он такой же, как и монтаж самого обыкновенного потолочного светильника:

1. Покупая прибор, обязательно проверьте его укомплектованность. Не забудьте и о подробной пошаговой инструкции по монтажу. Не поленитесь проверить исправность светильника.
2. Перед тем, как собрать китайскую люстру, отыщите в комплекте планку с отверстиями и гайки с болтами. Этот набор необходим для того, чтобы сделать основу для монтажа люстры.
3. Следующий этап — разметка точек для бурения в потолочной плите.

Важно! Надо быть особенно внимательными, чтобы не задеть электропроводку. Для гипсокартонных конструкций используют болты “Молли”.

Сборка китайской люстры с висюльками — подсоединение к электросети

Перед началом работ обязательно отключите автомат в щитке, обесточив таким образом линию. Теперь настало время заняться проводами, которые выходят из потолка:

1. Тщательно выпрямите их и выровняйте по размеру.
2. Концы проводов надо при этом зачистить на 15 мм.
3. Если провода окрашены в один цвет, надо определиться с фазой.
4. Разведите провода в стороны, включите автомат и найдите фазу.
5. Пометьте фазные провода маркером.
6. Затем отключите автомат снова.

Перед тем, как подключить люстру с пультом к двойному выключателю, внимательно рассмотрите ее. Верхняя чаша светильника оснащена клеммой из пластмассы для включения жил и управляющим блоком. К клемме подведены три вида проводов, окрашенные в разные цвета:

• N — черный или синий — соответствует нулю.
• L — коричневый или красный — соответствует фазе.
• PE — желто-зеленый. Эта клемма не используется в домах с проводкой старого типа.

Желательно монтировать осветительный прибор вместе с помощником, который будет придерживать светильник, в то время как вы будете делать соединения с клеммами. Если помощника нет, можно подвесить прибор на временный проволочный крючок или веревки. Концы надо заизолировать.

Финишная прямая

Итак, как собрать китайскую люстру с висюльками и пультом, разобрались. Теперь осталось, следуя инструкции, собрать все элементы, смонтировать абажур и лампы. Уделите особое внимание контакту между цоколем и лампой. После того, как все монтажные работы окончены, включите автомат, подав таким образом питание на осветительную линию. Затем попробуйте “поиграть” с пультом, переключая его в разные режимы.

Важно! Светильник будет функционировать только тогда, когда выключатель находится во включенном положении (при этом происходит подача напряжения на прибор. Только в этом случае можно пользоваться пультом.

материал

Как видите, все не так сложно, Однако если ваши познания в электротехнике ограничиваются полузабытым курсом физики за 9-й класс средней школы, вызывайте мастера. Травмы вам не нужны.

Источник: https://line-home.ru/raznoe-2/kak-sobrat-kitajskuyu-lyustru-s-visyulkami.html

Как подключить люстру на 5 лампочек

Мы рассмотрим, особенности подключения люстры на 5 ламп, как самостоятельно и просто это сделать. Ведь подключение люстры на 5 ламп является важной составляющей любого ремонта.

Проведение любых работ с проводкой требует соблюдение технических норм, правил безопасности устройств электропроводки. Все же, если вы до этого не занимались подключением осветительных устройств — советуем пригласить электрика или человека, который в этой разбирается. Поэтому, чтобы сделать это безопасно необходимо обесточить помещение.

Перед началом настройки освещения нужно проследить, чтобы электромонтажники расцветили провода: ноль-проводник синего цвета и защитный желто-зеленого. Стоит понимать сам принцип работы лампочки: люстра будет гореть если к ней подключены два обязательных провода: фазный и нулевой.

У вас есть люстра на 5 лампочек, двойной выключатель и провода. С чего же нужно начать? Как мы уже узнали для начала нужно отключить электричество. Ваша задача, чтобы при включении первой клавиши загорелись две лампочки, а при второй — остальные три (варинат 1). Хотя можно сделать так, чтобы вся люстра загоралась от одного выключателя (варинат 2). Детальнее это можно увидеть на схемах ниже.

Выше показан принцип работы освещения пятирожковой люстры, в которой все лампы соединяются параллельно. Одни выводы собраны вместе и подключаются к потолочной фазе, синие выводы также собраны вместе и подключаются к потолочному нулю N.

Для подключения такой люстры, провода от патронов ламп необходимо подключать в соответствии со схемой. От каждого патрона нужно взять по одному проводу и соединить вместе — это и будет точка соединения, она подключается к нулевому питающему проводу.

Дополнительно ознакомьтесь с видео про подключение пятирожковой люстры.

Как подключить люстру с 5 лампами видео

Наиболее распространенные ошибки при подключении пятирожковой люстры:

• К выключателю коробки должен подходить один провод
• Подключать лампы нужно не последовательно, а параллельно
• Не путать, что за провода идут от коробки к выключателю (фаза, ноль или заземление).

Где купить пятирожковую люстру

Многие люди предпочитают купить люстры на 5 лампочек, чтобы добавить в интерьер помещения такой интересный вид освещения. Пятирожковые светильники делают помещение значительно роскошнее.

Для классического интерьера в каталоге “Лінія Світла” есть много вариаций с плафонами белого и персикового цвета. Например от бренда TRIO и Quoizel.

Для лофта есть огромное множество вариаций TRIO. Фурнитура у таких светильников металлическая, что делает их подходящими под любой интерьер. Мы советуем искать люстры на 5 ламп в разделе подвесных люстр и по фильтру “лофт”. Так вы гарантированно отыщете люстру своей мечты.

Интернет-магазин “Лінія світла” осуществляет доставку в любой населенный пункт Украины (Харьков, Одесса, Днепр, Львов) и по Киеву курьером. Будьте уверены в своевременной доставке, а также быстрой ответной связи благодаря нашей службе обратного звонка. Выбирая магазин “Лінія Світла” вы попадаете в мир брендовой осветительной продукции известной в каждой стране: Massive, TRIO, Quoizel, Flambeau, Elstead, Hinkley. Воплощайте свои идеи вместе с нами!

Источник: https://www.linija-svitla.ua/articles/kak-podklyuchit-lyustru-na-5-lampochek

Как подключить люстру

Необходимая оснастка почти всегда найдётся в любом доме. Вот полный список:

• люстра;
• стриппер или нож — для зачистки проводов;
• индикатор напряжения — для определения фазы;
• мультиметр — для проверки цепи;
• прямая и крестовая отвёртки — для монтажа;
• самозажимные клеммы Wago — для соединения проводов;
• кусок проволоки — для поддержки люстры во время подключения;
• дюбели или шурупы — для крепления люстры;
• перфоратор — для сверления отверстий в бетоне;
• шуруповёрт или отвёртка — для заворачивания шурупов.

2. Проверьте провода люстры

Провода внутри люстры / atcharlotteshouse.com

Если светильник не проверяли на работоспособность в магазине, перед установкой обязательно нужно убедиться в отсутствии короткого замыкания и пробоя на корпус. Действуйте так:

• На мультиметре установите режим прозвонки цепи.
• В люстре с одним плафоном два провода, коснитесь их щупами мультиметра. Если звукового сигнала нет, значит, всё в порядке. Если есть — где-то в цепи короткое замыкание. Нужно детально осмотреть все контакты и устранить неисправность.
• В люстре с несколькими плафонами много проводов. Разделите их по цветам на две группы. Считайте эти пучки двумя отдельными проводами и проверьте их мультиметром, как описано выше.
• Если у светильника металлический корпус, приложите к нему один щуп мультиметра, а вторым поочерёдно коснитесь каждого из контактов внутри патронов люстры. Сигнала быть не должно. В противном случае есть пробой и надо искать, какая из клемм касается корпуса. Если не устранить неисправность, то может ударить током при касании к люстре во время работы.

3. Узнайте количество проводов на потолке

Три провода на потолке — самый распространённый вариант / otlichnyjremont.ru

Теперь нужно узнать, какой кабель идёт к месту установки люстры. От этого будет зависеть схема подключения. В принципе о количестве жил можно судить по клавишам выключателя:

• Одна клавиша — два провода.
• Две клавиши — три провода.
• Три клавиши — четыре провода.

Чтобы убедиться в точном количестве проводов, снимите крышку старой люстры. Отверните декоративные гайки крепления и, придерживая светильник, посмотрите на кабель. Проводов может быть два, три или четыре. Если люстра ещё не установлена, их количество сразу будет видно.

4. Определите фазу и ноль на потолке

domovod.su

Сколько бы ни было проводов, один всегда будет нулевым, а все остальные — фазными. Исключение — если есть заземление, в этом случае добавляется ещё один провод.

Если всё подключено в соответствии с маркировкой, то синий — это ноль, коричневый, красный или белый — фаза, а жёлто-зелёный — заземление. Но лучше всё же не полагаться на цвета, а проверить фазу индикаторной отвёрткой.

-канал Krzysztof Klimas

• Включите все клавиши на выключателе.
• Поочерёдно касайтесь каждого провода наконечником. На фазном индикатор загорается, на нулевом — нет.
• Пометьте провода или запомните, какие цвета соответствуют фазе, а какой — нулю.

Если два провода, то здесь всё просто: фаза и ноль. Если три — один точно ноль, а вот остальные — либо две фазы, либо фаза и заземление. Последний вариант встречается редко. Если четыре провода, как и в предыдущем случае, одна из жил точно нулевая, остальные — либо три фазы, либо две фазы и заземление.

5. Выберите схему коммутации

В зависимости от количества фазных проводников на потолке можно организовать управление одной или несколькими группами ламп. За каждый контур отвечает отдельная клавиша на выключателе.

Обычно выбирают следующие типы коммутации.

• Один фазный провод — можно подключить одинарный светильник. Или люстру с несколькими плафонами, но все они будут включаться одновременно.
• Два фазных провода — можно подключить люстру с несколькими рожками. Плафоны делятся на две равные группы или таким образом, что первая клавиша выключателя управляет одной лампой, а вторая — всеми остальными. Например, если плафонов пять, то их удобно разделить на группы 1 + 4 или 2 + 3.
• Три фазных провода — тот же принцип, что и в предыдущей схеме. Лампы можно поделить на три группы в любых пропорциях и управлять ими соответствующими клавишами выключателя. Например, если люстра на шесть рожков, то удобно делить на 2 + 2 + 2 или 1 + 2 + 3.

6. Соедините провода внутри люстры

.ru

Для начала стриппером или ножом снимите по 1 см изоляции со всех проводов. Действуйте аккуратно, чтобы не повредить их.

-канал Gewacom

Если у вас первая схема, то провода подключаются напрямую к кабелю на потолке с помощью самозажимных клемм: фазная жила с фазной, нулевая — с нулевой.

При второй и третьей схемах, когда лампы разбиваются на несколько групп, соединение осуществляется чуть иначе, но по одному принципу:

• С помощью самозажимных клемм соедините нулевые провода всех ламп в одну группу. В зависимости от количества жил может понадобиться колодка на два или три гнезда. Одно из них держите свободным для подключения к кабелю на потолке, в остальные вставьте провода от люстры.
• Таким же образом соедините между собой фазные провода первой группы ламп.
• Повторите всё то же самое для оставшихся групп.

7. Отключите электричество

Красный индикатор указывает на то, что автомат включён / ac220.ru

Обесточьте помещение с помощью рубильника в электрощите на лестничной площадке или в квартире. Для этого переведите ручки отключающих автоматов вниз. Значки сменятся с красных на зелёные или с единицы на ноль. С помощью индикаторной отвёртки убедитесь, что напряжения в сети нет.

8. Установите монтажную планку

avito.st

На специальной металлической планке из комплекта люстры располагаются два винта. На них будет фиксироваться светильник.

-канал Gewacom

Монтажную планку необходимо надёжно закрепить.

• В бетонном перекрытии — просверлите отверстия перфоратором, забейте в них дюбели и зафиксируйте планку.
• В гипсокартоне — заверните шурупы планки в профиль прямо через плиту.
• В натяжных потолках — прикрепите монтажную пластину шурупами к закладному брусу.

9. Подключите люстру к проводке на потолке

viktorpotapov.incpalife.ru

Предварительно снимите со светильника плафоны, чтобы не разбить их. Для облегчения монтажа временно подвесьте люстру проволокой на потолочном крюке или крепёжной планке.

Как подключать светильник с одним плафоном

• Соедините фазные провода на потолке и в люстре между собой с помощью самозажимной клеммы.
• Аналогичным образом соедините нулевые провода на потолке и люстре.

Как подключать люстру с несколькими плафонами

-канал «Электрик в доме»

• Вставьте нулевой провод на потолке в оставшееся гнездо клеммы нулевых жил люстры.
• Соедините один из фазных проводов с клеммой фазных жил первой группы.
• Повторите предыдущий пункт для остальных групп ламп.
• Если люстра металлическая и в ней предусмотрен зажимной контакт для заземления, подключите к нему жёлто-зелёную жилу (если она есть на потолке).

10. Закрепите люстру

housemaster24.ru

Осталось снять проволоку для временного крепления и установить светильник. Действуйте так:

• Аккуратно уложите провода внутри корпуса.
• Совместите крепёжные отверстия с винтами на монтажной планке.
• Заверните на винты декоративные гайки.
• Установите плафоны на люстру, если снимали их ранее.

-канал «Электрик в доме»

11. Включите электричество

glazovlife.ru

Подайте напряжение, включив рубильник в электрощите на лестничной площадке или в квартире.

Поочерёдно нажмите на все клавиши выключателя. Если всё сделано правильно, соответствующие лампы в люстре зажгутся.

⚒

Источник: https://lifehacker.ru/kak-podklyuchit-lyustru/

Подключение люстры

Подключение люстры

В продолжение статьи «Как подключить люстру к выключателю» вашему вниманию подробная пошаговая фото+видео инструкция – подключение люстры.

В статье рассматривается установка и подключения люстры, которая управляется одноклавишным выключателем.

В нашем распоряжении имеется современная люстра, основные ее элементы — это (справа на лево):

— Основание – крепится к потолку и удерживает люстру

— Декоративная крышка основания – скрывает крепеж и электрические соединения

— Электрические провода и стальные тросики удерживающие конструкцию светильника

— Корпус светильника – объединяет в себе плафоны для установки ламп и несущую раму

— Лампы

Приступаем к установке люстры:

1. Первым же делом отключаем электричество! Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз.

Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения в проводке в месте установки. В крайнем случае, выключайте все.

Но затем еще раз обязательно убедитесь, в отсутствии электрического тока! Использовать для отключения подачи электричества выключатель освещения не рекомендуем, всегда есть вероятность, что он разрывает ноль, а фаза поступает постоянно.

2. Размечаем место установки. Для этого берем основание люстры и прикладываем его к потолку, таким образом, чтоб выходящие из него провода оказались внутри основания. После этого отмечаем крепежные отверстия.

3. Закрепляем основание на потолке. В нашем случае, конструкция потолка, позволяет закрепить обыкновенными саморезами. Если же потолок бетонный для фиксации основания, необходимо с помощью перфоратора проделать в отмеченных нами ранее местах, отверстия под крепеж – дюбель-гвозди или т.п.

4. С помощью клеммной колодки соединяем провода освещения с проводкой люстры. В наше случае люстра управляется одноклавишным выключателем, соответственно из потолка выходит три провода: ЧЕРНЫЙ – Фаза, СИНИЙ – Рабочий ноль, ЖЕЛТО-ЗЕЛЕНЫЙ – Земля (Защитный ноль). Соответственные провода и в люстре, соединяем их по цветам. Если же у люстры внутренняя проводка не имеет цветовой маркировки и выходит всего два провода, не отчаивайтесь, подключайте любой один провод к фазе, а второй к нулю.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

5. Соединяем желто-зеленый провод идущий от клеммной колодки к специальному болту, на основании. Тем самым мы заземляем металлический корпус люстры.

6. Одеваем декоративную крышку на основание и закручиваем фиксирующие болты по бокам.

7. Вкручиваем лампы в плафоны, включаем электричество и тестируем. Установка завершена.

Подробная видео-инструкция — «Cборка люстры»

Подробная видео-инструкция — «Cборка люстры»

{}IBXjU4WjY0E{/}

{}IBXjU4WjY0E{/}

Подробная видео-инструкция — «Как установить и подключить люстру»

Подробная видео-инструкция — «Как установить и подключить люстру»

{}GXiX4L_Bsio{/}
