Как проверить заряд аккумулятора мультиметром

Напряжение зарядки автомобильного аккумулятора от генератора

как проверить заряд аккумулятора мультиметром

Нормально заряженный аккумулятор – непременное условие комфортной езды. В холодное время года особенно важно, чтобы аккумулятор обеспечивал надежный запуск двигателя автомобиля.

Современные автомобили, особенно представительского класса, имеют блок управления зарядкой АКБ, который следит за основными параметрами процесса. В транспортных средствах бюджетной категории такие устройства отсутствуют. Опытные водители выполняют эту задачу самостоятельно. Рассмотрим, как произвести наиболее полный контроль за процессом зарядки аккумулятора.

Причины нарушения процесса зарядки аккумуляторной батареи

Основной параметр в процессе зарядки АКБ – ток заряда. От его величины зависят многие параметры.

Скорость восполнения емкости

Бытует мнение, что для нормальной зарядки аккумулятора ток заряда должен составлять 10% от его емкости, т.е. при емкости аккумуляторной батареи 50 Ампер*часов ток заряда будет составлять 5 Ампер. При таких условиях полностью разряженный аккумулятор будет набирать свою емкость до номинала 10 часов.

Представьте, вас завели от проводов другой машины в зимнее время, и для того, чтобы дать полностью зарядиться автомобильному аккумулятору, необходимо 10 часов подряд ездить на машине, то есть проехать километров пятьсот.

Считается, что для восполнения заряда аккумулятора до номинального значения достаточно проехать 30 километров в нормальном цикле, а в условиях городских пробок наполовину меньше. То есть, если ваша работа находится на расстоянии более 10-ти километров от дома, этого вполне достаточно, чтобы не беспокоиться о дозаряде АКБ вне машины.

Иной случай, когда работа рядом с домом. Вы потратили емкость при запуске авто, быстро доехали до работы, затем также домой. Через неделю-другую у вас разрядился аккумулятор. И совсем не потому, что что-то не в порядке с машиной, просто такой ритм езды.

В этом случае следует подумать о прогреве двигателя даже в теплое время года только для того, чтобы аккумулятор был всегда в заряженном состоянии.

Вернемся к току заряда. Если на автомобиле достаточно проехать 30 километров для полного заряда аккумулятора, а не 500, как в примере, следовательно, и ток заряда генератора автомобиля не 5 Ампер, а значительно выше.

Долговечность АКБ

Нормальный срок службы аккумуляторной батареи  – более пяти лет. Подержанные автомобили, пригнанные из-за границы имеют на борту вполне рабочие аккумуляторы семи-девятилетней выдержки. Там, правда, и условия хранения авто другие, и температура зимой побольше.

Есть три причины невысокой долговечности АКБ: нарушение режима заряда аккумулятора, качество аккумуляторной батареи, человеческий фактор, проще говоря, лень.

Начнем с первой. Если аккумулятор заряжается не на полную емкость постоянно, то пластины подвергаются процессу сульфатации. Сульфатацию, или образование сернокислого свинца на пластинах, можно сравнить с язвой желудка у человека, только у людей ее можно лечить, а аккумуляторная язва лечению практически не поддается.

Есть различные методики полного разряда-заряда, заряд импульсными токами. Может на какие-то проценты восстановление есть, но если аккумулятор лег полностью, то увы

Качество АКБ зависит от производителя. Современные технологии влияют только на увеличение емкости батареи при уменьшении размеров и массы, соответственно, количества свинца.

Как выбрать аккумулятор лучшего качества? Если есть два разных экземпляра с одинаковой емкостью, пусковым током, стоимостью, покупать лучше тот, что тяжелее, там больше свинца, он прослужит дольше.

Про человеческий фактор. Самая главная ошибка, совершаемая владельцами автомобилей, — поставить  автомобиль на стоянку осенью вместе с аккумулятором до весны.

Если несколько месяцев аккумулятор проведет в разряженном, даже не полностью заряженном состоянии, да еще в холоде при пониженной плотности электролита, вряд ли он доживет до весны.

Если вы периодически используете автомобиль зимой, то регулярно (пару раз в неделю) необходимо заводить автомобиль и прогревать его не менее пятнадцати минут, проверяя напряжение зарядки.

Если же зимой автомобиль не эксплуатируется, лучше аккумулятор с автомобиля снять, полностью зарядить и хранить в теплом помещении, раз в месяц осуществляя подзаряд.

При каждодневной эксплуатации транспортного средства необходимо производить регулярную проверку зарядки аккумуляторной батареи от генератора.

Как проверить зарядку аккумулятора от генератора

Проверка процесса зарядки аккумулятора возможна следующими методами:

  • визуальная диагностика;
  • компьютерная диагностика;
  • диагностика с помощью приборов физических измерений.

Визуальный контроль

Визуальную диагностику можно и нужно делать хотя бы раз в неделю.

Летом обязательно необходимо осуществлять контроль уровня электролита либо на просвет либо через отверстия долива электролита. Если аккумулятор необслуживаемый, следить за индикаторным окном.

Когда идет процесс перезаряда (слишком большой ток зарядки, он возможен при неисправности генератора), идет выкипание электролита. Это приводит к увеличению концентрации кислоты, разъеданию пластин, еще большему увеличению тока и температуры.

напряжение зарядки автомобильного аккумулятора от генератора, токи утечки и другие проверки:

Такой лавинообразный процесс может уничтожить аккумулятор за пару часов. Поэтому, если вы увидите над местом установки АКБ какие-то изменения краски, посторонний налет, изменение оттенка корпуса аккумулятора возле одной из банок или крышек доливки электролита, немедленно устанавливайте причину.

Если же контрольное окно аккумуляторной батареи при постоянной эксплуатации находится не в зеленой зоне, значит, процесс заряда нарушен.

К визуальному методу можно отнести и контроль за лампочкой «аккумулятор» на приборной панели. Если она не загорается при включении зажигания, либо не тухнет после запуска двигателя, либо мерцает в зависимости от оборотов двигателя, тогда процесс зарядки аккумуляторной батареи нарушен.

Еще один совет по визуальной проверке процесса заряда. В темное время суток обратите внимание на уровень яркости ближнего-дальнего света при изменении оборотов двигателя. Это лучше сделать, осветив белую стену. Если яркость увеличивается при увеличении оборотов двигателя, значит неправильно работает регулятор напряжения-тока в генераторе, надо проверять генератор.

Компьютерная диагностика

Компьютерная диагностика автомобилей, оснащенных контроллером заряда аккумулятора, даст полную картину работы генератора, блока управления зарядом, уровня работоспособности батареи.

Но таких автомобилей немного. Обычная компьютерная диагностика даст информацию о напряжении бортовой сети. Но ее можно получить и с помощью обычного мультиметра.

Диагностика с помощью приборов

Водители со стажем помнят, что в состав гаражного инструмента непременно входили ареометр и нагрузочная вилка.

Аккумуляторный ареометр служит для измерения плотности электролита. Нормальная плотность от 1,23 до 1,28 г/см.куб. Чем температура ниже, тем плотность должна быть выше, а то аккумулятор замерзнет и выйдет из строя.

С помощью нагрузочной вилки можно определить «подгулявшую» банку и провести ее ремонт.

Сейчас стоимость ремонта будет больше стоимости нового аккумулятора, поэтому эти приборы в любительской практике не применяются.

Самый универсальный прибор контроля зарядки аккумулятора – мультиметр. Как с помощью него осуществить проверку заряда АКБ?

Во-первых, до поездки на холодном двигателе измерьте напряжение на аккумуляторной батарее. Оно должно быть не менее 12,5 Вольт. Включите зажигание. В нормальном случае напряжение упадет на 0,1 – 0,3 Вольта, но все равно должно быть не менее 12,4 Вольт для запуска двигателя.

Далее запускаем двигатель. Проверяем напряжение на аккумуляторной батарее. В случае нормального процесса зарядки аккумулятора напряжение должно быть в пределах от 13,5 до 14,5 Вольт.

Если напряжение будет выше, идет процесс перезарядки аккумуляторной батареи. Это возможно в следующих случаях:

  • неисправен генератор (регулятор напряжения, диодный мост, закоротка обмотки возбуждения);
  • потеряна емкость аккумуляторной батареи (старение, выкипание, разрушение пластин);
  • нарушение в блоке контроля зарядки аккумулятора (при наличии).

Если напряжение менее 13,5 Вольт, это свидетельствует, что заряд идет слабый, неправильно работает регулятор напряжения генератора, возможны проблемы с проводкой.

В случае, когда напряжение вообще не изменилось, наоборот уменьшилось, необходимо проверять генератор либо электропроводку.

С помощью мультиметра можно произвести измерение тока заряда. Для этого необходимо отсоединить толстый провод от генератора. Тщательно его заизолировать (на нем + батареи). Далее подсоединить один щуп мультиметра на освободившийся контакт генератора, другой к плюсу аккумуляторной батареи.

Переключить мультиметр в режим «измерение тока» на предел 10 Ампер. Завести двигатель. Ток заряда вначале будет большим (более 5 Ампер), затем по мере зарядки аккумуляторной батареи будет уменьшаться.

Проверку зарядки аккумуляторной батареи необходимо делать не реже одного раза в месяц, а в зимний период и чаще. Ведь в это время года от исправной работы аккумулятора зависит безопасность водителя и пассажиров.

Не все знают как определить класс страхования ОСАГО и не терять скидку при оформлении полиса..

Использовать ли автомобильные присадки Супротек каждый автовладелец решает сам.

Источник: https://voditeliauto.ru/poleznaya-informaciya/avtoustrojstva/akb/zaryadka-akkumulyatora-ot-generatora.html

Как проверить основные параметры аккумулятора мультиметром

как проверить заряд аккумулятора мультиметром

Мультиметр является многофункциональным устройством для измерения различных параметров электрического тока, поэтому с его помощью может быть произведена и проверка заряда аккумулятора. Для выполнения данной работы можно использовать различные виды мультиметров. Стоимость изделия не имеет значения, главное чтобы цифровой или аналоговый измерительный прибор был в исправном состоянии. О том как проверить аккумулятор мультиметром будет рассказано далее.

Какие параметры можно проверить?

С помощью мультиметра можно измерить напряжение с высокой точностью. По величине электрического напряжения можно определить заряжена ли аккумуляторная батарея или элемент необходимо зарядить постоянным током.

С помощью мультиметра, можно проверить напряжение не только кислотных аккумуляторов, но и элементы питания сотовых телефонов. Чтобы проверить мобильник на величину заряда батареи, прибор переводится в режим измерения постоянного тока до 20 В. В этом режиме цифровой прибор, позволяет измерить напряжение, с точностью до сотых долей вольта.

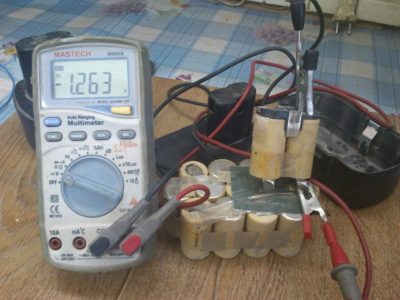

Аккумулятор шуруповёрта, также можно легко проверить мультиметром. Номинальное напряжение прибора, в данном случае, можно узнать из документации электроинструмента, и если напряжение меньше этого значения, то батарею необходимо зарядить.

Ёмкость аккумулятора также можно проверить мультиметром. Для этой цели можно воспользоваться несколькими способами.

Проверить с помощью мультиметра можно утечку тока. Если необходимо измерить данный параметр на автомобиле, то кроме утечки тока на корпус, проверяется и утечка в бортовой сети автомобиля.

Таким образом можно предотвратить быстрый разряд АКБ и повысить её эксплуатационный ресурс.

Как измерить напряжение

Если необходимо проверить только аккумуляторного напряжения, то мультиметр переводится в режим DC. Если нужно проверить источник электроэнергии, напряжение которого не превышает 20 вольт, то в данном секторе переключатель режимов устанавливается в положение 20 В.

Затем чёрный щуп мультиметра следует присоединить к минусовой клемме, а красный — к плюсу АКБ, на дисплее устройства, в этот момент, будет показано напряжение постоянного тока.

Обычно, исправный и полностью заряженный автомобильный аккумулятор имеет напряжение 12,7 В. Если при таком напряжении плотность электролита находится в норме, то источник электроэнергии может быть использован по назначению.

Аналогичным образом измеряется напряжение литий-ионных батарей сотовых телефонов, а также щелочных или гелевых батарей, которые применяются для запуска двигателей различной мототехники, дизельных генераторов и иных устройств, для начала работы которых, необходим определённый заряд электричества.

Как измерить ёмкость

Мультиметр можно использовать и как тестер для измерения ёмкости аккумулятора. Замер ёмкости аккумулятора можно произвести с помощью контрольного разряда батареи. Чтобы проверить ёмкость потребуется вначале полностью зарядить аккумулятор. Затем необходимо убедиться что батарея максимально заряжена, сделав замер напряжения и плотности электролита.

Далее необходимо подключить нагрузку известной мощности, например лампу накаливания мощностью 24 Вт, и отметить точное время начала данного эксперимента. Когда напряжение батареи упадёт до 50% процентов от ранее установленного показания полностью заряженного аккумулятора, лампочку следует отключить.

Измерение ёмкости, которое выражается в а/ч, осуществляется путём перемножения силы тока в цепи при подключённой нагрузке, на количество часов, в течение которых осуществлялся контрольный разряд батареи. Если получится значение, максимально приближенное к номинальному показателю а/ч, то батарея находится в отличном состоянии.

Проверить внутреннее сопротивление

Чтобы проверить АКБ на исправность с помощью мультиметра, требуется измерить внутреннее сопротивление аккумулятора. Проверить работоспособность источника питания можно с применением мультиметра и мощной лампочки на 12 В. Проверить батарею необходимо в такой последовательности:

  1. Лампа 12 В подключается к АКБ.
  2. Спустя несколько секунд свечения лампы, замеряется напряжение на клеммах батареи.
  3. Лампа отключается, и напряжение снова замеряется.

Если разница измерения не превышает значения 0,05 В, то аккумулятор находится в исправном состоянии.

В том случае, когда значение падение напряжения больше, внутреннее сопротивления источника питания будет выше, что косвенно будет обозначать значительное ухудшение технического состояния аккумулятора.

Таким образом удаётся довольно точно проверить источник электроэнергии на исправность.

Как проверить ток утечки

Аккумулятор может самостоятельно разряжаться, даже в том случае, когда его клеммы не подключены к потребителям электроэнергии. Величина саморазряда указывается в документации к аккумулятору и является естественным процессом. Особенно заметно потеря электроэнергии может наблюдаться в кислотных АКБ.

Дополнительно к естественным утечкам электрического тока, в цепи могут быть участки, которые находятся во влажном состоянии или с истончённой изоляцией. В этом случае, даже в момент, когда все потребители электроэнергии находятся в выключенном состоянии, происходит дополнительная утечка тока, которая может привести к полному разряду батареи, а в некоторых случаях, и к возгоранию повреждённого места.

Особенно, такое явление может быть опасно в бортовой сети автомобиля, у которого отрицательным проводником является весь кузов и агрегаты, на которых может находиться достаточное количество огнеопасных веществ для образования открытого пламени даже от небольшой искры или электрической дуги.

Чтобы выявить, такое «несанкционированное» расходование электричества, необходимо выключить зажигание автомобиля, а также отключить устройства работающие в «дежурном режиме», например магнитолу и сигнализацию.

Измерить силу тока на аккумуляторе с помощью мультиметра, можно только в том случае, если измерительный прибор переведён в режим измерения силы тока, обозначенный значком «10 А». Для этого круговой переключатель переводится в соответствующий режим, а красный штекер в гнездо обозначенное знаком «10 ADС».

Красный щуп мультиметра соединяется с «+» аккумулятора, а чёрный, с отсоединённой клеммой. В этот момент должны полностью отсутствовать какие-либо показания прибора. Если мультиметр покажет любое значение, то ток утечки является значительным, и необходимо произвести детальную диагностику бортовой сети автомобиля.

Подобным образом производится замер утечки в других электронных системах. При проведении диагностики следует проявлять осторожность, и при подозрении на значительную утечку электрического тока, которая проявляется искрением при отсоединении или подключении клеммы, от замера тока утечки мультиметром следует отказаться.

ЭТО ИНТЕРЕСНО:  Как проверить генератор мультиметром

Если пренебречь этим правилом, то можно «спалить» прибор, который не рассчитан на проверку больших значений силы тока.

Как проверить заряд аккумулятора мультиметром и не повредить хрупкую электронную «начинку» устройства?

Чтобы для тестера проверка аккумулятора не оказалась последней, необходимо правильно выбрать диагностический режим. Если требуется проверить ампераж, то категорически запрещается это делать без дополнительной нагрузки, которая не должна превышать мощности 120 Вт.

Выбирая режим измерения постоянного тока, следует проявлять осторожность, чтобы по ошибке, не включить мультиметр в режим измерения сопротивления, который находится, в большинстве моделей мультиметров, рядом с положением переключателя для измерения постоянного тока.

Источник: https://evosnab.ru/instrument/test/kak-proverit-akkumuljator-multimetrom

Как проверить ампераж аккумулятора мультиметром — Блог любителя автомобилей

как проверить заряд аккумулятора мультиметром

Мультиметр является многофункциональным устройством для измерения различных параметров электрического тока, поэтому с его помощью может быть произведена и проверка заряда аккумулятора. Для выполнения данной работы можно использовать различные виды мультиметров. Стоимость изделия не имеет значения, главное чтобы цифровой или аналоговый измерительный прибор был в исправном состоянии. О том как проверить аккумулятор мультиметром будет рассказано далее.

Способы проверки уровня заряда аккумулятора на автомобиле — подробные инструкции

Аккумулятор – устройство, без которого система пуска двигателя автомобиля не будет работать. Завести машину без аккумулятора можно, но только в экстренной ситуации, тогда как для ежедневных поездок требуется, чтобы источник питания системы пуска был исправен.

Аккумулятор позволяет при старте двигателя раскрутить стартер, который приводит в работу остальные агрегаты. Заряд аккумулятора должен находиться на высоком уровне, чтобы батарея могла безукоризненно справляться с возложенными на нее задачами.

Проверить состояние аккумулятора может любой автомобилист, который имеет в своем распоряжении мультиметр или нагрузочную вилку.

Принципы проверки аккумулятора нагрузочной вилкой и мультиметром

Для многих водителей нагрузочная вилка является экзотикой, и бывают автомобилисты со стажем, которые ни разу не слышали о столь простом диагностическом устройстве.

По сути, нагрузочная вилка представляет собою вольтметр, который имеет диагностические выводы и содержит в себе мощный нагрузочный резистор.

Более сложные модели нагрузочных вилок дополнительно оснащаются амперметрами, что позволяет диагностировать сразу несколько параметров электрической цепи автомобиля, но для определения уровня заряда аккумулятора вполне будет достаточно модели с вольтметром.

Большую распространенность получил такой прибор как мультиметр, который имеется практически у каждого автомобилиста или электрика. Он позволяет с легкостью снимать информацию о напряжении между заданными точками, что полезно при проведении ремонтных и диагностических работ.

Мультиметр стоит дороже нагрузочной вилки, но и подходит он для выполнения большего количества задач.

В частности, проверить заряд с помощью мультиметра можно на 12-вольтовых и 24-вольтовых аккумуляторах, тогда как нагрузочная вилка подходит только для стандартного автомобильного источника питания на 12 Вольт.

Сам уровень заряда аккумуляторной батареи, обозначенные выше приборы, показать владельцу автомобиля не могут. Они используются для определения напряжения между клеммами аккумулятора, на основании которого можно сделать вывод об уровне заряда источника питания.

Если при проведенных замерах аккумулятор показывает напряжение в 12,6 Вольт, можно отметить, что он полностью заряжен. Значение в 12,2 Вольта является допустимым, но водителю рекомендуется подобный аккумулятор зарядить. Все, что ниже 12 Вольт, требует срочной зарядки.

Более подробно зависимость уровня заряда аккумулятора от напряжения между клеммами представлена в таблице.

Показания вольтметра, В Уровень заряда аккумулятора, %
12,6–12,9 100
12,3-12,6 75
12,1-12,3 50
11,8-12,1 25
11,5-11,8

Как проверить аккумулятор мультиметром?

Диагностировать уровень заряда аккумулятора при помощи мультиметра довольно просто, и для этого не требуется наличие специальных знаний. Перед тем как приступить к диагностике, рекомендуется снять аккумулятор с автомобиля или, как минимум, отключить от него клеммы. Проверка аккумулятора мультиметром заключается в следующем:

  1. Первым делом настраивается мультиметр, и если на нем предусмотрена возможность выбора диапазона измерения, необходимо установить его в пределах от 0 до 24 Вольт;
  2. Далее убедитесь, что аккумулятор отключен от клемм автомобиля и прикоснитесь красным щупом диагностического прибора к положительной клемме батареи, а черным к отрицательной;
  3. Если мультиметр подключен верно, на его дисплее отобразится информация о напряжении между клеммами.

Полученные в результате измерения данные необходимо сравнить с таблицей, представленной выше, чтобы определить уровень заряда аккумулятора на автомобиле.

Проверка аккумулятора нагрузочной вилкой

Нагрузочная вилка является диагностическим прибором, который можно купить практически в любом автомобильном магазине. Ее следует использовать для проверки уровня заряда аккумулятора только в том случае, если батарея не работала в течение последних 7 часов. Данный показатель является важным, и при его несоблюдении диагност рискует получить неверные значения во время измерений.

Проверка напряжения на аккумуляторе при помощи нагрузочной вилки проводится следующим образом:

  1. Необходимо убедиться, что клеммы сняты с аккумулятора;
  2. Далее положительный вывод нагрузочной вилки (красный кабель или единственный некоторых моделях) подключается к положительному выводу аккумулятора;
  3. Следом отрицательный вывод подключается к отрицательному выводу аккумулятора. Здесь следует обратить внимание, что некоторые нагрузочные вилки не имеют отрицательного (черного) вывода в виде клеммы, а вместо него на обратной стороне прибора расположен специальный штырь. В таком случае прислоняться к минусовому выводу следует штырем.

Измеренные результаты напряжения сравниваются с таблицей, приведенной выше, после чего можно сделать выводы о состоянии аккумуляторной батареи.

Проверку уровня заряда аккумулятора на автомобиле рекомендуется проводить раз в два месяца. В случае если заряд низкий, нужно скорее исправить ситуацию и зарядить батарею, к тому же, сделать это можно не снимая клеммы.

(428 голос., 4,54 из 5)

Источник: https://okeydrive.ru/kak-proverit-uroven-zaryada-akkumulyatora-na-avtomobile-s-pomoshhyu-multimetra-ili-nagruzochnoj-vilki/

Как проверить аккумулятор мультиметром — емкость, заряд, напряжение и утечку тока

При проблемах с заводом автомобиля, следует убедиться в том, что это связано не с аккумулятором. Наиболее простым и эффективным способом проверки состояния АКБ можно назвать использование мультиметра.

Можно выделить следующую последовательность действий при проверке аккумулятора мультиметром:

  1. Проводим установку прибора в необходимый режим. Мультиметр позволяет проверять несколько показателей, в зависимости от того, какой способ используется для вычисления необходимых данных.
  2. Устанавливаем диапазоны выше, чем указаны в спецификации АКБ. В противном случае, измерить необходимые показатели нельзя.
  3. Щуп, который имеет черный цвет, устанавливаем в гнездо минуса. Все подобные приборы имеют 2 щупа – красного и черного цвета.
  4. Красный щуп подключаем к гнезду красного цвета.
  5. В течение нескольких секунд происходит фиксация основных показателей.
  6. После того, как были получены необходимые данные, разъединяем цепь.

Подобным образом можно провести проверку работу АКБ. Однако, важно не только получить данные, но и знать, что они могут обозначать. Примером можно назвать определение заряда. Мультиметр не может измерить подобный показатель, его нужно получить исходя из полученного напряжения при проверке цепи.

Проверка заряда и емкости

Заряд аккумулятора можно проверить, только переведя полученные данные от мультиметра. Проверять рекомендуется при условии, что с момента его отключения от автомобиля или подзарядки прошло около 5 часов. Это позволит получить более точные данные. Стоит отметить, что температура окружающей среды не может оказать влияние на точность показаний.

При рассмотрении показателей отметим следующую закономерность:

  1. Напряжение 12.8 В говорит о полном заряде аккумулятора. Данное значение может быть даже несколько выше. Однако, значительное превышение говорит о серьезных неисправностях.
  2. Показатель 12.6 В соответствует 75% заряда.
  3. Напряжение 12.2 В – АКБ имеет только половину заряда.
  4. 12 В на мультиметре говорит о заряде 25 %.

Если напряжение в созданной цепи менее 12 В то заряд опустился ниже 25%.

Еще одним важным показателем можно назвать емкость аккумулятора.

Провести проверку емкости можно следующим образом:

  1. Следует провести полную зарядку АКБ.
  2. Для того, чтобы получить необходимые данные на аккумулятор, следует подать нагрузку, для чего можно соединить несколько автомобильных фар в одну цепь.
  3. Тусклое свечение при показателе меньше чем 12.4 В говорит о том, что в зимнее время возможны проблемы с заводом автомобиля.
  4. Если показатель опустился менее 12 В, значит следует провести замену АКБ.

Регулярная проверка состояния источника питания автомобиля позволяет исключить вероятность того, что на момент движения возникнут проблемы. Своевременная подзарядка на момент простоя автомобиля позволяет продлевать срок службы АКБ.

Показатели мультиметра

Мультиметр – востребованный инструмент не только у автомобилиста. Он используется в любых сферах, где приходится проводить измерения тока: напряжения, сопротивления и его силы.

Его многофункциональность характеризуется тем, что в состав прибора входят следующее:

  1. Вольтметр.
  2. Амперметр.
  3. Омметр.

Устройство компактное, его легко можно переносить и хранить в автомобиле. Благодаря постоянному использованию для проверки состояния АКБ, его можно поддерживать в рабочем состоянии на протяжении длительного времени.

Существует несколько вариантов исполнения подобного прибора.

При его выборе рекомендуется обратить внимание на следующее:

  1. Проводится измерение постоянного напряжения показателей в пределах от 0 до 200 мВ, а также 2 В, 20 В, 200 В, 1000 В.
  2. Постоянный ток может измеряться в пределах 2 мА, 20 мА, 200 мА.
  3. Переменное напряжение имеет разбег от 0 до 200 В, 750 В.
  4. Сопротивление можно измерять в пределах от 0 до 200 Ом.

Существуют более сложные варианты исполнения мультиметра.

Измерение напряжение аккумулятора

Важным показателем АКБ является его напряжение. Именно поэтому многие проводят замер именно этого показателя.

При работающем двигателе, есть возможность провести замер напряжения. Нормальным напряжением считается показатель от 13.5 до 14 В. А вот напряжение выше этого показателя на момент работы двигателя говорит о том, что АКБ имеет низкую зарядку и регулятор напряжения подает с генератора большее количество энергии для его зарядки. Стоит учесть, что зимой это частое явление, так как аккумулятор за ночь может серьезно разрядиться.

Повышение напряжения на аккумуляторе – явление, которого не стоит бояться. Если с техническим состоянием электрооборудования автомобиля все в порядке, через 10 минут показатель напряжения стабилизируется и будет в пределах 14 В.

Однако, если через 10 минут этого не произошло, тогда стоит задуматься о состоянии регулятора напряжения. Постоянная работа при подобных показателях может привести к выкипанию аккумулятора. Еще одно явление, которое определяет проблему с неправильным показателем напряжения – прохождение процесса окисления на контактах.

Для предотвращения подобного явления, нужно зачистить контакты. При падении напряжения ниже 13 В, следует провести замену АКБ, так как подобные данные говорят о его неисправности.

При проведении измерений на момент заглушенного двигателя, можно выделить следующие нюансы:

  1. Напряжение менее 12 В может привести к тому, что автомобиль не заведется, особенно на момент холодов. При падении температуры окружающей среды, масло в двигателе загустевает, также меняются свойства топлива. Поэтому АКБ не может провернуть коленчатый вал, так как требуется больше усилий при подобных условиях.
  2. Нормальным напряжением, которого будет достаточно для завода двигателя, можно считать 13 В.
  3. Измерение следует проводить не сразу после окончания движения, а перед его началом.
  4. Высокий уровень заряда говорит о способности аккумулятора держать напряжение на протяжении длительного времени. Чем меньше уровень заряда, тем быстрее проходит его потеря. Поэтому новые аккумуляторы или те, которые находятся в хорошем техническом состоянии, способны на протяжении длительного промежутка времени сохранять свою работоспособность даже без подзарядки.

Вышеуказанные нюансы рекомендуется учитывать при проверке состояния АКБ автомобиля.

Замер утечки тока

Минимальный ток утечки можно найти практически в любом автомобиле, даже в новых моделях. Это связано с тем, что некоторые системы автомобиля проводят минимальное потребление электричества даже на момент выключенного двигателя или когда ключа нет в зажигании.

В разных источниках показатель подобного тока колеблется в пределах от 10 до 80 мА. Большое значение утечки говорит о том, что электрооборудование автомобиля находится в неисправном состоянии. Значение утечки 60 мА определяет то, что аккумулятор в подобном состоянии может прослужить многие годы при правильной эксплуатации.

Куда более негативное влияние оказывает ситуация, когда аккумулятор не заряжают на протяжении нескольких дней. Провести измерение утечки можно также при помощи мультиметра.

Процедура измерения заключается в следующем:

  1. Устанавливаем режим измерения на 10 А или 20 А. Лучше всего установить больший показатель, если это позволяет используемый прибор.
  2. Проверять рекомендуется при разрыве массы с точки зрения безопасности.
  3. Снимаем минусовую клемму.
  4. Один из щупов подключаем к минусу АКБ.
  5. Другой подсоединяем к снятому проводу.
  6. Получаем определенный результат.

Для точного показателя следует правильно подготовить автомобиль:

  1. Отключаем освещение в салоне, выключаем магнитолу и другие потребители.
  2. Вынимаем ключи из зажигания.

Если полученный результат находится в пределах 60 мА, то с электрооборудованием автомобиля все в порядке. При получении большего значения, нужно провести поиск цепи, которая потребляет большее количество тока. Для этого можно проводить поочередное снятие предохранителей и измерение значения в каждом из положений.

Другие способы проверки аккумулятора мультиметром

Классическим способом проверки емкости аккумулятора можно назвать применение контрольного заряда:

  1. Для начала проводят полную зарядку аккумулятора.
  2. Затем придают нагрузку так, чтобы ток разрядки был расчетным согласно данным с паспорта.
  3. После этого в цепь включают измерительный прибор.
  4. Измеряют время, которое понадобится для снижения показателя силы тока менее чем 50% от нужного показателя. Подобное время указано в паспорте АКБ.

Современные аккумуляторы в хорошем состоянии теряют силу тока при прохождении примерно указанного расчетного времени. Если этот процесс происходит быстрее, значит аккумулятор теряет свою емкость.

Источник: https://slarkenergy.ru/instrument/izmeritelny/kak-proverit-akkumulyator.html

Как проверить аккумулятор мультиметром

Проверка состояния аккумуляторов и батарей разного рода – одна из наиболее частых областей использования мультиметров. Этот универсальный измеритель для различных показателей работоспособности электрических приборов и сетей позволяет оценить сразу несколько параметров устройства с достаточной точностью. Общие принципы работы с прибором изложены в статье «Как пользоваться мультиметром», здесь же мы остановимся на нюансах проверки именно аккумуляторов и батарей.

Проверка аккумулятора мультиметром: что можно выяснить

В первую очередь следует четко разделить аккумуляторы – устройства с возможностью подзарядки – и батареи (батарейки), который считаются «одноразовыми». Оба варианта работают с постоянным током, поэтому при замерах следует переводить положение регулятора прибора в диапазон работы с постоянным током. Он маркируется, в зависимости от модели, DCV или V-.

ЭТО ИНТЕРЕСНО:  Как работает ультразвуковой датчик

Как измерить заряд батарейки

Если возникла необходимость проверки новой или бывшей в употреблении батарейки, можно использовать такие варианты выяснения уровня заряда:

  • без нагрузки;
  • под нагрузкой;
  • с помощью замера силы тока.

Как проверить батарейку мультиметром? Для этого необходимо:

  1. перевести регулятор в нужное для замера постоянного тока положение;
  2. выбрать предел измерения, больше предполагаемого на 510% (минимум). Так, для пальчиковой батарейки это составит 20 В;
  3. установить контакт щупов с полюсами (выходами) батарейки и снять показания.

Важно: щупы прикладываются к одноименным контактам – плюс к плюсу, минус к минусу. Если прибор имеет автоматическое определение полярности, данный пункт не важен. На экране высветится правильное значение с отрицательным знаком.

Считается допустимой эксплуатации батарейки, заряд которой составляет не меньше 80% от номинального. При этом падение заряда на 10% – повод использовать батарейку в малотребовательных приборах, с низким потреблением энергии. Падение заряда на 20% и более – повод для ее утилизации.

Под нагрузкой батарейки проверяются обычно с помощью обычной лампочки или светового диода. Нагрузку подключают к устройству параллельно, после чего замыкают контакты щупами и выжидают 3040 секунд. После этого снимают показатель и сортируют батарейки по степени пригодности.

С помощью измерения силы тока проверяют новые изделия. Для этого регулятор мультиметра устанавливают в положение проверки тока (маркировка A-) на максимум. Замыкая щупы на контактах батарейки, выдерживают 12 секунды после прекращения роста показателя и убирают щупы.

После этого оценивается сила тока. В норме оно должно составлять 46 А для новой батарейки, при токе 33,9 А лучше использовать ее в менее энергоемких приборах.

При показателе меньше 3 А допустима установка элемента в устройства дистанционного управления (пульты) и другие маломощные приборы.

Более детально процесс проверки батарейки показан на видео.

Если речь идет не об автомобильном аккумуляторе, а об обычном устройстве с возможностью подзарядки для использования в бытовых приборах, то принцип проверки тот же, что и для одноразовых батареек. При этом следует учитывать, что есть и определенные нюансы:

  • проверить заряд аккумулятора мультиметром следует под нагрузкой, в качестве ее можно использовать нагрузочный резистор или лампочку;
  • для проверки следует использовать силу тока, а не напряжение. Для работоспособного элемента с напряжением 1,2 В ток составляет 0,517 А. Положение регулятора устанавливают на максимум, как и для батареек, но замыкание контактов выполняется на 12 секунды. Удержание контактов на более длительный срок плохо влияет на работу аккумулятора.

Важно помнить: в отличие от батареек, номинальное напряжение «пальчиковых» аккумуляторов составляет 1,2 В, а не 1,5 В.

Проверка обычных аккумуляторов для бытовых приборов проводится сравнительно редко – ведь для оценки их работоспособности достаточно просто установить элемент в мало потребляющий энергию прибор, который с новой батарейкой успешно работает. Если после установки аккумулятора он работать перестал – элемент можно выбросить.

Другое дело – автомобильные аккумуляторы. Их стоимость весьма существенна, а проблемы с уровнем заряда возникают часто. Поэтому вопрос о том, как проверить аккумулятор автомобиля мультиметром, возникает у многих автомобилистов.

Самый простой способ замера – проверка напряжения на клеммах при отсутствии нагрузки.

Для этого специальные «клещи» или «крокодилы» подсоединяют к клеммам аккумулятора и считывают показатели прибора. Его регулятор предварительно устанавливается на секторе проверки напряжения (маркировка DCV или V-) в положение, соответствующее 20 В (номинальное напряжение автомобильных аккумуляторов обычно 12 В). Далее заряд оценивается в соответствии со шкалой плотности электролита при разных уровнях заряда и температурах.

При проверке обязательно следует отключить АКБ от бортовой проводки автомобиля. Для более точной оценки желательно нахождение машины в покое 56 часов.

Если этот метод не дает полной информации, встает вопрос о том, как провести дополнительную проверку. В качестве таковой используется оценка емкости аккумулятора. Под этим термином понимается время его работы с оптимальной отдачей заряда при определенном уровне напряжения.

Емкость измеряется в ампер-часах. Простейший вариант тестирования – подключение небольшой «типичной» нагрузки. В случае с автомобилем это может быть его фара. Подключив к АКБ фару и дав ей проработать пару минут, можно оценить емкость аккумулятора.

Если фара быстро гаснет, светит тускло – требуется зарядка.

При недостаточности визуальной оценки можно использовать мультиметр. Для этого после снятия нагрузки подключается прибор в положении измерения напряжения. Показатель выше 12,4 В свидетельствует о нормальном заряде. Если же значение ниже – устройство требует зарядки.

Еще один вариант для оценки емкости – «контрольный разряд». Для этого необходимо:

  1. полностью зарядить источник питания;
  2. подсоединить максимальную, указанную в техпаспорте нагрузку, с включением в цепь мультиметра. Прибор выставляется на измерение ампеража на уровень выше номинального для АКБ;
  3. далее под нагрузкой отслеживается время, за которой ампераж устройства упадет наполовину.

Если полученный показатель отличается от указанного в паспорте незначительно, аккумулятор пригоден к дальнейшему использованию. Если разница более 15% – стоит подумать о замене аккумулятора.

Проверка «на скорую руку»

При невозможности устроить полноценное тестирование можно быстро выяснить примерные параметры аккумулятора. Для этого необходимо:

  • проверяется напряжение на клеммах в незаведенном автомобиле. Оно должно составлять примерно 12,7 В;
  • после того, как машина завелась, напряжение проверяется снова. Оптимальное значение – 14,6 В (подъем в момент пуска двигателя нормален);
  • далее подключается нормальная для данного авто нагрузка – фары ближнего света, обогрев салона. Идеальный вольтаж в данном случае 14,6 В.

Как проверить емкость конденсатора мультиметром

Еще один важный фактор для оценки работоспособности электроники – проверка емкости конденсатора. Замеры допустимы для элементов с емкостью от 0,25 микрофарад, при этом мультиметр выставляется в режим проверки сопротивления (Ом), на максимальное значение.

Важно: перед измерениями конденсатор необходимо выпаять из схемы и разрядить!

При касании щупами контактов конденсатора сопротивление будет постепенно расти. Для полярных элементов оно может достигать бесконечности, поскольку конденсатор в процессе проверки полностью заряжается. Для неполярных замеряемая величина должна быть не менее 2 МОм. В момент проверки нельзя касаться кожей щупов, иначе это искажает показатели.

Выводы

Разобравшись, как проверить напряжение аккумулятора мультиметром и узнав способы выяснения его емкости, любой пользователь электроприборов сможет своевременно отслеживать негативные изменения в устройстве и менять его по мере необходимости, а не в экстренных ситуациях.

Источник: https://stroy-okey.ru/house/instrument/kak-proverit-akkumuljator-multimetrom/

Как проверить заряд аккумулятора мультиметром. Узнаем показания в домашних условиях + ВИДЕО

Иногда требуется проверить аккумулятор автомобиля на заряд.

Ну например стояла машина долгое время, клемма была скинута, и вроде двигатель запустился – но непонятно нужно ли подзаряжать батарею или нет? Ведь «недозаряд» может сыграть злую шутку, плотность электролита упадет и ваш АКБ попросту может замерзнуть.

В салоне современного авто датчиков заряда нет, а поэтому придутся проверять мультиметром – сейчас их просто навалом, причем не обязательно это будет дорогой вариант. Кстати внизу будет и видео версия, так что читайте – смотрите

Способов проверить аккумулятор не так-то много, два способа с применением сторонних устройств, а вот последний может быть встроен в саму батарею. Если их перечислить то это:

  • Встроенный индикатор
  • «Нагрузочная вилка»
  • Обычный мультиметр

Сегодня я хочу рассказать про все три типа, но хочется начать именно с «встроенного индикатора».

«Зеленое окошко»

Некоторые типы АКБ имеют встроенный индикатор, пришло к нам это изобретение с Японии, после стали устанавливать большинство компаний, на необслуживаемые типы.

Суть проста, справа или слева, также бывает и посередине размещается маленький глазок, в котором есть не сильное свечение – индикатор. Оно имеет три положения, проверить очень легко:

  • Зеленый – батарея имеет полный заряд.
  • Белый – низкий уровень электролита.
  • Черный – АКБ разряжен, нужно подзарядить.

Как видите если у вас такой вариант, то собственно мультиметр и нагрузочная вилка вам не нужны. Пришли на стоянку — открыли капот — посмотрели на индикатор – приняли решение. Если нет «зеленого окошка» — срочно подзаряжать.

Однако такие типы недешевые, они стоят примерно на 20 – 30 % дороже среднестатистического аккумулятора, многие водители экономят, а поэтому такая проверка не пройдет! Переходим к последующим методам.

Нагрузочная вилка

«Что» — спросите вы? Что это вообще такое? ДА ребята инструмент не популярный, да и встретишь его, пожалуй только на СТО. Однако проверка аккумулятора этим приспособлением самая точная.

Суть заключается вот в чем – это устройство подсоединяется к клеммам аккумулятора и дает ток короткого замыкания. Если без нагрузки батарея может вырабатывать 12,7 Вольта, то под нагрузкой напряжение конкретно, проседает.

Под нагрузкой напряжение на должно падать меньше 9 – 10 Вольт. После того как отсоединили нагрузку, происходит восстановление до 12,7Вольта. Если под нагрузкой происходит сильное проседание, до 3 — 5В – то батарея «дохлая»! Она не запустит двигатель авто.

То есть нагрузочная вилка имитирует нагрузку стартера на аккумулятор автомобиля, если нагрузка выдержана, то батарею можно использовать. Еще раз подчеркну – проверка заряда на этом устройстве, самая точная и достоверная. Но как вы понимаете – нагрузочной вилки в простом гараже или у вас дома в 90% случаев не будет! Поэтому проверить, скорее всего получится только мультиметром.

Проверка мультиметром

Мультиметр — это приспособление для замера силы тока, вольтажа, а также сопротивления и температуры. Применяется во многих сферах электроники (при ремонте, при изготовлении, при тестировании и т.д.

), им можно определить напряжение практически в любой электрической цепи (правда на моем ограничение в 600В, так больше не стоит мерить). Также можно проверить и аккумулятор.

Конечно, он не дает таких точных показаний, как скажем первый и второй способы, однако немного сориентироваться можно.

Сейчас небольшая инструкция:

  • Собираем мультиметр, провода должны быть подключены в режим «вольтажа» (замер напряжения), а не в «ампеража» (замер силы тока).
  • Устанавливаем поворотный переключатель в положение 20 Вольт, то есть он будет показывать нам все что ниже, а как мы знаем аккумулятор, у нас вырабатывает 12,7 – 13,2Вольта, примерно такой диапазон.
  • Подсоединяем провода от мультиметра к клеммам аккумулятора – черный провод к минусовой клемме, красный к плюсовой (иногда провода одинакового цвета).
  • Снимаем показатели напряжения.

По напряжению:

  • Полностью заряженная батарея имеет напряжение в 12,7 (редко 13,2) Вольта, значит АКБ не нуждается в заряде.
  • Если напряжение от 12,1 до 12,4В то разряд примерно на половину.
  • Если показатель в 11,6 – 11,7В, то это глубокий разряд! Нужно срочно заряжать ваш АКБ, да и движок он запустит вряд ли.

Сейчас небольшое видео.

Проверка плотности электролита

Если еще один способ проверки заряда аккумулятора, но он также не очень популярный – это замер плотности электролита. Но нам опять е понадобиться еще одно устройство – ареометр. Все дело в том — что заряженная батарея имеет плотность электролита примерно в 1,24 — 1,27 г/см3. Замеряются плотность как раз ареометром – он погружается в «банку» батареи и в него закачивают электролит, дальше либо «поплавок», либо «палочки» внутри всплывают до нужного значения.

Если показания:

  • 1,24 – 1,27 г/см3 ваша батарея заряжена полностью
  • 1,20 г/см3 – разряд примерно 25%, нужна небольшая подзарядка
  • 1,16 г/см3 – разряд на 50%
  • 1,08 – 1,10 г/см3 – полный или глубокий разряд, нужно срочно заряжать!

Минус этого метода в том, что сейчас многие батареи – необслуживаемые. То есть, нельзя разобрать и погрузить в электролит ареометр.

Если подвести итог — проверка заряда мультиметром, самый простой и легко выполнимый метод, однако он не всегда может обрисовать полную картину происходящего, ведь вы не можете подать нагрузку, которую дает стартер. Самый точный метод все же – нагрузочная вилка, но про это будет дополнительная статья. Так что следите за обновление блога.

НА этом заканчиваю, читайте наш АВТОБЛОГ.

(20

Источник: http://avto-blogger.ru/akb-avto/kak-proverit-zaryad-akkumulyatora-multimetrom.html

Как лучше проверить аккумулятор автомобиля на работоспособность: выбираем подходящий способ. Как правильно проверить автомобильный аккумулятор в гаражных условиях? Как проверить заряд аккумулятора мультиметром домашних условиях

:

Аккумуляторные батареи (в сокращении АКБ) как источники электрической энергии нуждаются в периодическом тестировании. Простейшим тестом может быть использование аккумулятора по его прямому назначению.

Например, в фонарике по яркости свечения лампы или в автомобиле по энергичности раскручивания стартера. Но эта оценка состояния аккумулятора весьма приблизительна. Особенно для аккумулятора автомобиля. Ведь имеет значение сама конструкция этого электроприбора.

Разновидностей аккумуляторных батарей существует несколько. Их главное отличие в агрегатном состоянии компонентов.

Автомобильный аккумулятор, как и некоторые другие аналогичные устройства, содержит жидкий электролит. Его состояние проверяется по специальной методике соответствующими приборами.

Но электрические характеристики аккумулятора, как в автомобиле, так и в любом другом случае, можно проверить с помощью мультиметра. Поэтому далее в статье более подробно остановимся на том, как проверить аккумулятор мультиметром.

Его также часто именуют тестером, применяя это название в основном к приборам со стрелочным табло.

Что проверяется в аккумуляторе

Любой аккумулятор, независимо от его конструкции, оценивают по трем основным показателям:

  • способность в течение определенного времени поддерживать заданный уровень электрической мощности, что называется емкостью аккумулятора;
  • величина силы тока, при которой такой ампераж не вызывает поломку в этом источнике электроэнергии;
  • напряжение в полностью заряженном состоянии.

Напряжение аккумулятора, не питающего нагрузку, является максимальным по величине. Оно всегда уменьшается либо по мере разряда, либо в зависимости от силы тока аккумулятора, даже если он полностью заряжен, но питает ту или иную нагрузку.

Силу тока в электрической цепи заряженного аккумулятора определяет не только нагрузка, но и его внутреннее сопротивление. Оно в основном и характеризует батарею как источник электроэнергии.

Чем оно меньше, тем больше электрическая мощность аккумуляторной батареи.

Проверка зарядки аккумулятора мультиметром сводится к замерам напряжения и силы тока. На аккумуляторе любой конструкции можно померить напряжение этим прибором. Но чтобы оценить заряд аккумулятора мультиметром, замерьте в цепи зарядного устройства силу зарядного тока.

Если его величина уменьшается, значит, происходит определенный процесс зарядки. Но следует уточнить то, что проверить напряжение и зарядный ток — это значит просто выяснить, «жив» электроприбор или «мертв».

ЭТО ИНТЕРЕСНО:  Как работает полевой транзистор

То есть, может ли батарея использоваться как хотя бы плохонький источник электроэнергии.

Проверка под нагрузкой

Полная проверка аккумулятора всегда делается с замерами токов нагрузки. Например, чтобы проверить аккумулятор автомобиля, нужна нагрузка, рассчитанная на токи в десятки ампер. Такая электрическая конструкция называется нагрузочной вилкой.

Перед тем как проверить мультиметром автомобильный или иной мощный аккумулятор, надо позаботиться о том, чтобы такая вилка была в наличии. Она может быть в комплекте с тестером. Ее можно купить в магазине.

Ну и, в крайнем случае, такую конструкцию можно изготовить своими руками.

Вилка по своей сути — это резистор с параллельно присоединенным вольтметром. Он позволяет измерить напряжение на клеммах аккумулятора, нагруженного этим резистором.

Но поскольку ее присоединяют на относительно долгое время, для того чтобы оператор определил емкость батареи, резистор успевает сильно нагреться и нуждается в охлаждении. Отсюда и такая громоздкая конструкция. Но зато измеренная таким способом емкость получается достаточно точной.

Поясним более детально, как измерить ее величину. Этим пояснением также дадим ответ на вопрос, как проверить заряд аккумулятора.

Сразу сделаем важное уточнение. Между измеряемым зарядом аккумулятора и термином «емкость», применяемым к нему же, никакого знака равенства быть не может. Просто эти слова используются на бытовом уровне для удобства как синонимы.

Но суть аккумуляторной емкости состоит в изменении во времени величины силы тока. А понятие заряда статично, то есть означает некое финальное его значение при завершении процесса зарядки.

Наиболее наглядным индикатором энергетического потенциала аккумулятора является напряжение на его клеммах.

Порядок действий

Перед тем как узнать, какое же на них напряжение, рекомендуем проверить автомобильный аккумулятор комплексно, а не только мультиметром. Такую проверку следует делать периодически, особенно перед тем, как зарядить его. Итак, начнем.

  • Осматриваем корпус со всех сторон, для того чтобы выявить трещины в нем.
  • Проверяем чистоту поверхности с клеммами. Хуже всего — это потеки электролита на ней. Они создают дополнительные цепи разрядки, которые медленно, но верно уменьшают энергоемкость через саморазряд аккумуляторной батареи. В этом несложно убедиться, приложив один щуп мультиметра к одной из клемм, а другим щупом прикоснувшись к корпусу в разных местах электролитного пятна. Прибор устанавливаем в режим измерения напряжения.

Если перевести прибор в режим измерения тока, можно получить представление о величинах токов утечки. Пролитый электролит надо обязательно удалить с поверхности.

  • Открыть пробки и замерить уровень электролита, набирая его уровнемерной трубкой (трубку погружаем до упора). Если необходимо, доливаем дистиллированную воду так, чтобы уровень в трубочке соответствовал норме.
  • Ариометром меряем плотность электролита.

Финальной проверкой будет измерение мультиметром электрических параметров аккумулятора. Замер напряжения на клеммах уже свидетельствует о состоянии батареи.

  • Показания мультиметра уточняем нагрузочной вилкой (не отключая щупы мультиметра для более точного измерения). Ее присоединяем к клеммам на пять секунд и фиксируем по табло мультиметра напряжение на 5–6 секундах. Отсчет времени достаточно сделать на раз, два, три, четыре, пять без каких-либо секундомеров.

Специально подобранное сопротивление нагрузочной вилки обеспечивает правильную нагрузку, которая, соответственно действующим стандартам, немного разрядит аккумулятор. Сопротивление вилки составляет 0,1 Ом, о чем упомянуто в ее техническом паспорте и может быть указано также на упаковке. Поэтому при самостоятельном изготовлении нагрузки из мощных резисторов надо получить именно такую величину их общего сопротивления.

Правильные и своевременные измерения позволят максимально использовать конструктивные возможности аккумуляторной батареи.

В заключение все важные параметры покажем вместе на одном изображении.

Источник: https://rallystore.ru/kak-luchshe-proverit-akkumulyator-avtomobilya-na-rabotosposobnost-vybiraem.html

Как проверить аккумулятор автомобиля мультиметром

Вы можете использовать мультиметр, чтобы узнать, достаточно ли заряжен аккумулятор. При включенных фарах при температуре 80 ° F (по Цельсию примерно 26.

6 градусов) между положительными и отрицательными клеммами должно быть падение напряжения не менее 11,8 В (заряжено на 25% тогда нужно дозарядить при этом правильно рассчитать время зарядки АКБ), а в идеале – 12,5 Вольт.

Вы также можете использовать ареометр, чтобы увидеть, находится ли удельный вес жидкости (плотность аккумулятора) внутри батареи между 1,265 и 1,299.

Как проверить аккумулятор

Руководство по тестированию, извлечению, очистке и повторной установке аккумулятора

В этом руководстве рассказывается, как с помощью цифрового мультиметра (или вольтметра) или влагомера выполнить несколько простых тестов для определения состояния вашей батареи. Статья также покажет вам, как извлечь, почистить и переустановить аккумулятор.

Если у вас возникли проблемы с запуском автомобиля или проблема с сохранением заряда аккумулятора, ваша проблема может быть связана с системой запуска или зарядки, но часто она связана с самим аккумулятором. Изношенная батарея, ржавые клеммы, накопление кислоты и повреждение корпуса являются основными виновниками проблем запуска и зарядки системы.

Проверка аккумулятора

Как узнать, заряжена ли автомобильная батарея?

Вот два метода, которые вы можете использовать, чтобы узнать состояние вашей батареи с помощью простых диагностических инструментов.

Как проверить аккумулятор мультиметром

Первый способ – использовать цифровой мультиметр, чтобы быстро проверить, достаточно ли заряжена ваша батарея для запуска вашего автомобиля. Это лучший способ для так называемых необслуживаемых аккумуляторов, у которых нет съемных крышек. Некоторые необслуживаемые аккумуляторы поставляются с индикатором заряда, дисплеем на верхней части, показывающим, полностью ли он заряжен (зеленая точка), требуется ли зарядка (цвет не виден) или неисправен (желтая точка).

Второй метод использует ареометр. В отличие от цифрового мультиметра, ареометр может показывать не только уровень заряда вашей батареи, но и ее общее состояние. Вы будете знать, если она вышла из строя. Но вы можете использовать этот инструмент только на батареях со съемными крышками. Вы можете купить недорогой влагомер в большинстве магазинов автозапчастей или онлайн.

Как проверить емкость аккумулятора мультиметром

  1. Как проверить заряд аккумулятора вашего автомобиля с помощью мультиметра

Вы можете использовать свой цифровой мультиметр, чтобы через минуту выяснить, достаточно ли в вашем автомобильном аккумуляторе заряда, чтобы обеспечить работу вашего автомобиля.

  • Сначала установите переключатель в положение вольтметр на 20 вольт постоянного тока.
  • Коснитесь отрицательной (минусовой или черной) клеммы батареи отрицательным (черным) измерительным щупом.
  • Коснитесь положительной (плюсовой или красной) клеммы батареи положительным (красным) измерительным щупом.
  • Попросите помощника включить фары, чтобы обеспечить аккумулятор легкой нагрузкой.
  • Проверьте показания вольтметра. При температуре около 80 ° F (26,6 ° C):

Как проверить заряд аккумулятора мультиметром

Значение около 12,5 В или выше означает, что ваша батарея заряжена хорошо.

Показание около 12,3 В означает, что она заряжена примерно на 75%.

Значение 11,8 В или ниже означает, что она заряжена на 25% или менее.

Если вы получили низкое значение, медленно зарядите батарею, чтобы улучшить химическую реакцию, и повторите тест. Если ваше чтение не идет выше, замените батарею.

Так же прочитайте как заряжать аккумулятор автомобиля правильно.

Как проверить плотность аккумулятора

  1. Как проверить автомобильный аккумулятор с помощью ареометра

Это испытание также называется проверкой силы тяжести электролита. Он покажет вам, полностью ли заряжена батарея, недостаточно заряжена или неисправна.

Для достижения наилучших результатов используйте влагомер со встроенным термометром. Некоторые влагомеры являются саморегулирующимися; другие влагомеры поставляются с таблицей пересчета для настройки показаний при проведении испытаний при различных температурах окружающей среды.

При выполнении этого теста наденьте кислотостойкие перчатки и защитные очки.

Предупреждение

При измерении температуры электролита никогда не используйте металлический термометр. Термометр может реагировать с серной кислотой и даже вызывать взрыв.

Использование гидрометра для проверки аккумуляторной жидкости

  1. Снимите крышки с верхней части аккумулятора.
  2. Погрузите наконечник ареометра в первую ячейку батареи и выжмите колбу ареометра.
  3. Отпустите лампочку, чтобы электролит попал в иглу ареометра.
  4. Прочтите удельный вес электролита, как указано в инструкции на упаковке инструмента.
  5. Запишите ваши значени и выполните тот же тест на остальных клетках.
  6. Сравните свои результаты с результатами инструкций производителя инструмента.

В основном, если ваши показания падают между 1.265 и 1.299, ваша батарея заряжена. Когда ваши показания упадут ниже 1,265, ваша батарея будет недостаточно заряжена. В большинстве случаев медленный или быстрый заряд поможет восстановить заряд и улучшить химическую реакцию в батарее.

Тем не менее, разница между 25 и 50 баллами или более (точка равна 0,001), между любыми вашими показаниями указывает, что батарея является сульфатированной, и вам необходимо заменить ее.

Как проверить клеммы аккумулятора с помощью мультиметра

Грязные, корродированные или ослабленные клеммы приведут к проблемам с пуском или отсутствием запуска, и являются одной из основных причин, по которым люди думают, что у них есть «разряженный аккумулятор». Иногда такие проблемы трудно обнаружить с помощью простого визуального осмотра.

Здесь вы будете использовать вольтметр (или мультиметр, установленный на напряжение), чтобы проверить клеммы батареи на предмет падения напряжения, чтобы вы могли понять состояние ваших соединений батареи.

Сначала отключите систему зажигания. Сделайте это путем временного отсоединения катушки зажигания или удаления предохранителя, или реле топливного насоса (при необходимости найдите руководство по эксплуатации вашего автомобиля или руководство по ремонту вашего автомобиля, чтобы найти катушку или предохранитель). Это предотвратит запуск вашего двигателя.

Красным плюсовым проводом коснитесь положительного полюса батареи и держите. Черным проводом (минусом) вашего измерителя прикоснитесь с клемме провода минуса который одевается на аккумулятор. Попросите помощника провернуть двигатель. Если ваш прибор регистрирует более 0,5 вольт, вам необходимо почистить или проверить физическое состояние клеммы и клемм.

Теперь проверьте другой аккумуляторный терминал. На этот раз, тем не менее, с помощью черного щупа вашего измерителя прикоснитесь к отрицательному полюсу батареи. Теперь прикоснитесь к красному зонду вашего измерителя к клемме кабеля, соединяющей тот же самый вывод батареи. Попросите вашего помощника запустить двигатель и проверить показания напряжения на вашем счетчике. Если оно превышает 0,5 вольт, необходимо проверить клемму аккумулятора на наличие повреждений или почистить ее.

Проверка аккумулятора мультиметром или как сделать тест на герметичность крышки батарейного отсека с помощью мультиметра

Накапливание отложений на крышке аккумулятора является частой причиной появления «мертвой» батареи. Когда грязь и кислота смешиваются и накапливаются в верхней части и клеммах, заряд медленно начинает вытекать. Чтобы проверить, достигла ли ваша батарея точки утечки, используйте мультиметр.

Установите вольтметр на низкое значение на шкале напряжения.

Включите вольтметр.

Затем прикоснитесь к отрицательной клемме аккумулятора (-) черным датчиком вашего измерителя и коснитесь грязной крышки аккумулятора красным датчиком.

Если ваш измеритель регистрирует даже небольшое количество напряжения, знать грязь проводит ток и есть утечка.

Как визуально проверить корпус аккумулятора автомобиля и кабели

Теперь пришло время проверить физическое состояние вашего аккумулятора. Поврежденный корпус батареи может не только помешать правильной работе батареи, но и в конечном итоге убить ее. Чтобы проверить его, вам необходимо извлечь его из вашего автомобиля.

Сначала отсоедините кабели, начиная с клеммы заземления, а затем положительной клеммы. Теперь открутите прижимной механизм, чтобы извлечь аккумулятор из лотка.

Убедитесь, что удерживающий механизм работает. Если его нет установите его. Это оборудование предотвращает отскок аккумулятора и его повреждение во время движения автомобиля.

Поместите его  на рабочее место или аналогичную поверхность. Внимательно осмотрите корпус батареи на предмет возможных повреждений. Проверьте наличие выпуклой стороны или крышки, трещин вокруг корпуса или поврежденных клемм. Если ваша батарея повреждена, замените ее.

Избыточная зарядка и внутреннее короткое замыкание приведут к раздуванию батареи, когда кислота превратится в газ. Поэтому, если вы обнаружите признаки выпуклости, проверьте и систему зарядки.

Теперь проверьте кабели. Проверьте на предмет износа, трещин или износа изоляцию вокруг кабелей и состояние кабельной резьбы. Замените их при необходимости.

Убедитесь, что прижимной механизм на вашем аккумуляторе работает.

Как почистить автомобильный аккумулятор

Вы можете использовать простую процедуру для очистки корпуса батареи. Для этого вам нужно приготовить смесь из 8 унций теплой воды и одной столовой ложки пищевой соды. Это нейтрализует кислоту и помогает удалить грязь с корпуса аккумулятора и клемм.

Наденьте защитные очки и резиновые перчатки и, используя мягкую щетку, нанесите раствор на верхнюю часть батареи и по бокам корпуса. Если ваша батарея использует крышки отсеков (батареи подлежащие обслуживанию), не позволяйте смеси просачиваться под крышками и смешиваться с электролитом внутри.

Протрите раствором и чистой тряпкой. Продолжайте наносить моющий раствор до тех пор, пока не увидите никаких следов отложения.

  1. Очистка клемм аккумулятора

Как и в случае с аккумулятором, удалите грязь и коррозию с клемм, используя пищевую соду и водный раствор.

Чтобы облегчить вашу задачу, вылейте смесь в пенопластовую или аналогичную одноразовую чашку и погрузите в нее клемму аккумулятора на одну или две минуты. Затем используйте инструмент для очистки батарейного отсека, чтобы закончить удаление коррозии с клемм. Повторяйте процедуру, пока не увидите, что оба кабеля свободны от коррозии.

  1. Очистка батарейного отсека

Проверьте состояние батарейного отсека. Убедитесь, что на нем нет ни винтов, ни трещин, ни кусков грязи, ни следов коррозии. При необходимости используйте тот же раствор для удаления грязи и коррозии с поддона.

Переустановка батареи

После очистки корпуса, клемм и лотка установите аккумулятор на место.

  • Аккуратно положите его на лоток.
  • Прикрепите к лотку с помощью прижимного механизма.
  • Подключите клеммы. На этот раз начните с положительной клеммы и подключите минус или клемму заземления в последнюю очередь.
  • После подключения терминалов распределите тонкий слой вазелина вокруг верхней части клемм и контактных столбов. Это препятствует накоплению коррозии вокруг клемм.

Что дальше?

Если вы знаете, как проверить аккумуляторную батарею на наличие проблем, вы в следующий раз будете обслуживать ее быстрее. И обслуживание вашей батареи нужно проводить регулярно.

Вы можете убедиться, что ваша батарея обеспечивает всю необходимую мощность для пусковой системы, системы зажигания и других важных электрических цепей по мере необходимости, особенно в холодные месяцы.

Более того, при небольшом техническом обслуживании вы продлите срок службы аккумуляторной батареи автомобиля и сократите бюджет на обслуживание машины в целом.

Источник: https://santavod.ru/kak-proverit-akkumulyator-avtomobilya-multimetrom/

Понравилась статья? Поделиться с друзьями:
220 вольт
Как подключить светильник с датчиком движения

Закрыть
