При бурении нефтяных и газовых скважин буровой раствор непрерывно циркулирует между забоем и поверхностью. Он выносит частицы выбуренной породы, охлаждает буровой инструмент, участвует в стабилизации стенок скважины и помогает поддерживать необходимые гидравлические параметры. После подъема на поверхность раствор содержит твердую фазу различного размера, поэтому перед повторным использованием его необходимо очищать.
Одним из основных видов оборудования первой ступени очистки является вибросито. Оно отделяет крупные и средние частицы выбуренной породы с помощью ситовых панелей и вибрации. К этому классу относится СВЛК-2К - промышленное вибросито, рассчитанное на работу в составе циркуляционных систем буровых установок.
По данным производителя, купить вибросито СВЛК-2к предназначено для очистки бурового раствора от частиц размером примерно от 45 до 2000 мкм и может применяться при бурении нефтяных и газовых скважин на установках различных классов. Конструкция рассчитана в том числе на эксплуатацию в холодных климатических районах.

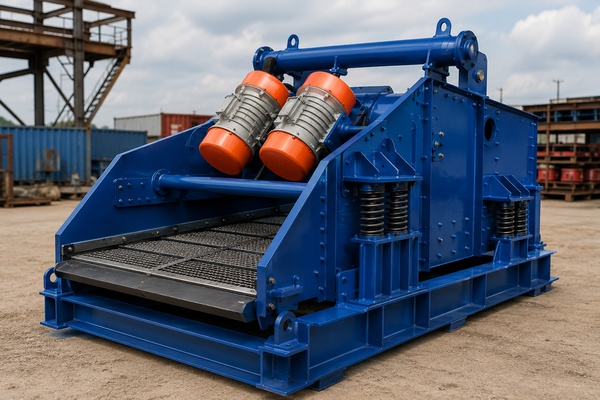

Что представляет собой СВЛК-2К
СВЛК-2К - это вибрационное сито с рабочей рамой, на которой закрепляются несколько ситовых кассет. Буровой раствор подается на поверхность сеток, после чего под действием вибрации и силы тяжести движется вдоль рабочей зоны.
Жидкая фаза вместе с мелкими частицами проходит через отверстия ситовых панелей и возвращается в активную циркуляционную систему. Более крупные частицы остаются на поверхности и перемещаются к разгрузочному краю.
Таким образом, оборудование одновременно выполняет две задачи: возвращает в систему значительную часть бурового раствора и выводит из нее нежелательную твердую фазу.
В отличие от гидроциклонов, сепарация здесь происходит не за счет центробежных сил, а посредством физического разделения потока по размеру частиц.
Место вибросита в системе очистки
Вибросито обычно является первой полноценной ступенью контроля твердой фазы.
Именно на него поступает основной поток раствора после выхода из скважины. Если крупный шлам не удалить на этой стадии, он продолжит циркулировать через емкости, насосы, гидроциклоны и другие агрегаты.
Это может увеличивать износ оборудования и затруднять работу последующих ступеней.
После вибросита раствор может направляться на пескоотделители, илоотделители, дегазаторы, центрифуги и другие устройства.
Поэтому эффективность СВЛК-2К влияет не только на состояние самого раствора, но и на нагрузку всей последующей системы очистки.
Рабочая поверхность СВЛК-2К
Одной из заметных особенностей модели является увеличенная рабочая площадь.
Для СВЛК-2К производитель указывает рабочую поверхность не менее 2,7 м². Это больше, чем у базовой модели СВЛК-2, для которой заявлено не менее 2,04 м².
Увеличение площади дает возможность распределить поток по большей поверхности сетки.
При одинаковом расходе раствора нагрузка на единицу площади уменьшается. Это может способствовать более стабильному прохождению жидкой фазы и улучшать осушение шлама.
Однако большая площадь сама по себе не гарантирует высокую эффективность. Необходимо правильно подобрать сетки, угол наклона и режим вибрации.
Размер ситовых панелей
СВЛК-2К использует предварительно натянутые ситовые панели размером примерно 1250 × 720 мм.
Преднатянутая конструкция означает, что сеточный материал заранее закреплен на несущей раме.
Это упрощает замену кассеты и обеспечивает более стабильное натяжение по сравнению с сетками, которые натягиваются непосредственно на вибросите.
Равномерное натяжение важно для качества разделения. Если сетка провисает, изменяется характер движения раствора и быстрее возникает локальный износ.
При повреждении одной кассеты ее можно заменить отдельно, не разбирая всю вибрирующую раму.
Пропускная способность
Производитель указывает для СВЛК-2К максимальную пропускную способность до 0,038 м³/с при бурении на воде и использовании сетки с ячейкой 0,2 × 0,2 мм.
Это соответствует примерно 38 литрам в секунду в указанном испытательном режиме.
Однако реальная производительность на буровой может отличаться.
Она зависит от вязкости и плотности раствора, содержания твердой фазы, выбранной сетки, температуры и характера поступления потока.
Например, раствор с высокой вязкостью проходит через мелкую сетку значительно медленнее воды.
Поэтому паспортную пропускную способность следует рассматривать как ориентир для конкретных условий испытания, а не как универсальное значение для любой рецептуры бурового раствора.
Линейный режим колебаний
СВЛК-2К предусматривает возможность работы в линейном режиме вибрации.
При таком режиме частицы шлама сравнительно быстро перемещаются вдоль рабочей поверхности к разгрузке.
Это полезно при высокой подаче твердой фазы.
Если шлам задерживается на сите слишком долго, рабочая поверхность может перегружаться и уменьшится площадь, через которую проходит жидкость.
Поэтому линейная траектория может быть удобна на этапах бурения с большим количеством выбуренной породы.
Линейно-эллиптический режим
Второй вариант - линейно-эллиптический характер колебаний.
В этом режиме траектория движения частиц увеличивается, поэтому шлам находится на поверхности дольше.
За дополнительное время из него успевает пройти больше жидкой фазы.
Результатом может быть более сухой отход.
Производитель СВЛК-2К прямо указывает возможность выбора линейного или линейно-эллиптического режима в зависимости от требуемой скорости продвижения шлама и степени осушения.
Таким образом, настройка режима позволяет искать баланс между максимальной пропускной способностью и качеством осушки.
Виброускорение
Интенсивность работы сита во многом определяется виброускорением.
Для СВЛК-2К заявлено значение не менее 6 g с возможностью регулирования за счет изменения положения дисбалансов вибромоторов.
Ускорение влияет на перемещение шлама и прохождение жидкости через сетку.
Недостаточная вибрация может привести к тому, что твердая фаза будет задерживаться на поверхности.
Чрезмерная интенсивность, наоборот, повышает нагрузку на сетки, амортизаторы и элементы конструкции.
Поэтому максимальное значение не обязательно является оптимальным для каждого режима.
Настройку выбирают с учетом характеристик раствора и текущей загрузки.
Вибрационные приводы
Для возбуждения колебаний используются два вибромотора.
Максимальная потребляемая мощность для модели указана как 2 × 1,5 кВт.
Работа двух приводов позволяет формировать необходимую траекторию движения вибрирующей рамы.
Состояние вибромоторов существенно влияет на весь процесс.
Если один из приводов работает нестабильно, изменяется направление и амплитуда колебаний.
Это может привести к неравномерному перемещению шлама, повышенной нагрузке на амортизаторы и ускоренному повреждению ситовых панелей.
Поэтому вибрационные двигатели входят в число узлов, требующих регулярного контроля.
Амплитуда колебаний
Для рамы СВЛК-2К заявлена максимальная амплитуда не менее 2,8 мм.
Амплитуда и частота совместно определяют характер движения рабочей поверхности.
Слишком маленькая амплитуда может ухудшить транспортировку твердых частиц.
Слишком большая - повысить динамические нагрузки.
В реальной эксплуатации важно не просто измерять отдельный параметр, а следить за общим состоянием вибрационной системы.
Необычный шум, появление сильных ударов или различие колебаний по сторонам рамы могут свидетельствовать о неисправности.
Регулировка угла наклона
Рабочая рама СВЛК-2К может изменять угол наклона до приблизительно 3°.
На первый взгляд это небольшое значение, однако даже несколько градусов заметно влияют на поведение жидкости и шлама.
При одном положении увеличивается время нахождения материала на сетке, при другом ускоряется разгрузка.
Регулировка выполняется винтовыми домкратами.
Такая настройка позволяет адаптировать вибросито к изменению параметров бурения без замены самого оборудования.
Как угол влияет на осушение
Если увеличить время пребывания шлама на рабочей поверхности, из него может пройти больше жидкой фазы.
Это уменьшает потери бурового раствора вместе с отходами.
Но чрезмерная задержка твердой фазы приводит к накоплению толстого слоя на сетке.
В таком случае жидкость начинает хуже проходить через рабочую поверхность.
Поэтому оператор должен искать положение, при котором шлам достаточно осушается, но своевременно покидает вибросито.
Оптимальная настройка может меняться даже в течение одной скважины по мере изменения пород и режима бурения.
Почему важен правильный выбор сетки
Ситовая панель фактически определяет границу разделения частиц.
Мелкая сетка удерживает более мелкие загрязнения, но создает большее гидравлическое сопротивление.
Крупная имеет большую пропускную способность, однако часть нежелательной твердой фазы возвращается в раствор.
Поэтому стремление установить максимально мелкую сетку не всегда рационально.
Если раствор перестанет нормально проходить через поверхность, он начнет переливаться вместе со шламом и потери могут возрасти.
Размер ячейки выбирается с учетом расхода, вязкости и количества твердой фазы.
Диапазон отделяемых частиц
Производитель относит СВЛК-2К к оборудованию для удаления частиц приблизительно от 45 до 2000 мкм.
Верхняя граница соответствует относительно крупным фрагментам выбуренной породы.
Нижняя определяется возможностью применения достаточно тонких ситовых материалов.
При этом фактический размер разделения зависит не только от геометрической ячейки.
Форма частиц, их способность слипаться, вязкость жидкости и состояние сетки также влияют на результат.
Поэтому практическая эффективность оценивается анализом бурового раствора, а не только маркировкой ситовой панели.
Работа с буровыми растворами на углеводородной основе
Современное бурение может использовать растворы на углеводородной основе.
Они предъявляют повышенные требования к материалам уплотнений и покрытий оборудования.
Для СВЛК-2К производитель указывает применение уплотнений, стойких в том числе к РУО, с температурной устойчивостью до +110 °C.
Это важно потому, что неподходящий эластомер может разбухать, терять прочность или изменять форму при длительном контакте с углеводородной средой.
В результате возникает утечка раствора или ухудшается фиксация ситовой панели.
Уплотнения ситовых панелей
Для конструкции предусмотрены разные варианты профиля уплотнения.
Производитель упоминает Р-образное и П-образное исполнение.
Задача уплотнения - не позволить буровому раствору обходить сетку по краям кассеты.
Если между панелью и рамой образуется щель, часть потока пройдет в обход рабочей поверхности.
Вместе с жидкостью туда попадет крупная твердая фаза.
Даже небольшая негерметичность способна заметно ухудшить реальное качество очистки.
Поэтому состояние уплотнений необходимо проверять одновременно с самими сетками.
Защита вибрирующей рамы от износа
Рабочая зона постоянно контактирует с абразивным буровым раствором и выбуренной породой.
На наиболее нагруженных участках СВЛК-2К используются элементы из нержавеющей стали 316L.
Такой подход направлен на увеличение ресурса зон интенсивного износа.
Тем не менее нержавеющая сталь также не является полностью неуязвимой.
При длительном воздействии песка и других минеральных частиц поверхность постепенно повреждается.
Поэтому во время обслуживания следует оценивать состояние не только сменных сеток, но и самой виброрамы.
Защитное покрытие корпуса
Наружные металлические поверхности вибросита работают во влажной и химически активной среде.
На них попадают буровой раствор, вода и технологические реагенты.
Для защиты СВЛК-2К применяется цинконаполненное покрытие, рассчитанное в том числе на контакт с буровыми растворами.
Повреждение краски при транспортировке или ремонте желательно устранять.
Открытый металл во влажной среде начинает корродировать.
Наиболее внимательно следует контролировать сварные швы, крепежные элементы и места механического контакта.
Работа в холодном климате
Буровые установки часто работают далеко от умеренных климатических зон.
Для СВЛК-2К производитель указывает возможность эксплуатации в макроклиматических районах, включая условия Крайнего Севера, с рабочими температурами до −45 °C.
Низкие температуры влияют на многие элементы оборудования.
Меняются свойства эластомерных деталей, смазки и электрических кабелей.
Сам буровой раствор также становится более вязким, что снижает его способность проходить через мелкие сетки.
Поэтому зимняя эксплуатация требует учитывать не только допустимую температуру металлоконструкции, но и весь комплекс технологических условий.
Габариты оборудования
СВЛК-2К относится к достаточно крупному промышленному оборудованию.
Производитель указывает максимальные габариты приблизительно 2210 мм по длине, 1814 мм по ширине и 1695 мм по высоте.
Эти размеры необходимо учитывать при проектировании блока очистки.
Вокруг вибросита требуется оставить пространство для обслуживания, замены ситовых панелей и доступа к виброприводам.
Также необходимо предусмотреть безопасную зону выгрузки шлама.
Компактное размещение без сервисных проходов может серьезно усложнить ремонт.
Масса СВЛК-2К
Масса оборудования без запасных частей заявлена не более 1300 кг.
Несмотря на сравнительно небольшие размеры, это значительная нагрузка.
Основание должно обеспечивать необходимую прочность и жесткость.
При транспортировке и монтаже необходимо использовать предусмотренные точки подъема.
Неправильная строповка может деформировать элементы конструкции.
Особенно опасно поднимать вибросито за трубопроводы, вибромоторы или другие детали, которые не предназначены для восприятия полной массы агрегата.
Отличия от СВЛК-2
СВЛК-2К и СВЛК-2 имеют общую область применения, но отличаются рядом параметров.
СВЛК-2К использует более крупные кассеты 1250 × 720 мм и имеет рабочую площадь не менее 2,7 м².
У СВЛК-2 применяются панели примерно 1165 × 585 мм, а площадь составляет не менее 2,04 м².
При этом для СВЛК-2 заявлено более высокое виброускорение - 7,5 g против 6,0 g у СВЛК-2К в базовой конфигурации.
Это показывает, что сравнивать две модели только по одному параметру неправильно.
Большая рабочая поверхность и более высокое ускорение решают разные технологические задачи.
Унификация с зарубежными аналогами
Одной из особенностей СВЛК-2К производитель называет унификацию размеров основных узлов и сит с распространенными зарубежными образцами.
Практическое значение такого решения связано прежде всего с модернизацией существующей циркуляционной системы.
Если новое вибросито имеет совместимые установочные размеры, замена может потребовать меньше изменений в емкостях, площадках и трубопроводах.
Это сокращает объем монтажных работ.
Однако при реальной замене оборудования необходимо проверять чертежи конкретной модификации, поскольку совпадение общего типоразмера не гарантирует абсолютной идентичности каждого патрубка и крепежного элемента.
Подача раствора на сито
Для стабильной работы важно равномерно распределить входной поток.
Если весь раствор поступает в одну точку, локальная зона сетки получает чрезмерную нагрузку.
Там быстрее возникает износ, а остальная рабочая площадь используется не полностью.
Приемное устройство должно снижать энергию поступающей струи и распределять ее по ширине вибродеки.
Особенно важно избегать прямого удара крупного шлама в одну область.
Правильное распределение увеличивает полезную площадь фильтрации и срок службы панелей.
Что происходит при перегрузке
Если расход превышает пропускную способность установленной сетки, уровень жидкости на поверхности увеличивается.
Раствор может начать уходить через разгрузочную часть вместе со шламом.
Это означает прямую потерю рабочей жидкости.
Перегрузка может возникнуть не только из-за высокой подачи.
Причиной бывает засорение сетки или резкое увеличение вязкости.
Поэтому при ухудшении пропускной способности сначала следует определить причину, а не просто увеличивать виброускорение.
Осушение шлама
Одним из важных показателей эффективности является количество бурового раствора, остающегося в отходах.
Чем влажнее шлам, тем больше полезной жидкости теряется.
Кроме того, увеличивается масса и объем материала, который необходимо собирать, транспортировать или дополнительно обрабатывать.
Настройка угла, вибрации и ситовых панелей позволяет уменьшать влажность выбрасываемой твердой фазы.
Особенно это важно в схемах малоотходного и безамбарного бурения.
СВЛК-2К и гидроциклонные системы
Хотя СВЛК-2К само по себе является виброситом, оно может работать в составе более сложной системы контроля твердой фазы.
После первичной очистки раствор направляется на гидроциклоны.
И наоборот, концентрированный нижний слив гидроциклонной ступени может дополнительно осушаться на вибросите в конструкциях класса mud cleaner.
Базовый принцип остается одинаковым: сетка используется для возврата жидкой фазы и отделения твердых частиц.
Поэтому производительность вибросита необходимо согласовывать с работой остальных агрегатов.
Влияние свойств раствора
Вязкость является одним из наиболее важных факторов.
Чем она выше, тем медленнее жидкость проходит через отверстия сетки.
Плотность также влияет на движение потока и динамические нагрузки.
Большое количество мелкой глины может быстро создавать тонкий слой на поверхности, уменьшающий проницаемость.
Растворы на углеводородной и водной основе могут вести себя по-разному даже при одинаковой номинальной плотности.
Поэтому сетки и настройки, подходящие для одной рецептуры, не обязательно подходят для другой.
Контроль состояния сеток
Ситовые кассеты относятся к основным расходным элементам.
Абразивный шлам и постоянная вибрация постепенно разрушают сеточный материал.
Даже небольшое отверстие становится каналом, через который крупные частицы возвращаются в систему.
При этом оператор может не сразу заметить ухудшение, поскольку общий поток жидкости продолжает нормально проходить.
Поэтому сетки желательно визуально проверять регулярно.
Поврежденную панель следует заменять, а не продолжать использовать до полного разрушения.
Что приводит к преждевременному износу сеток
Причиной может быть неправильная фиксация кассеты.
Если панель двигается относительно рамы, возникают дополнительные механические нагрузки.
Другой фактор - локальная подача тяжелого шлама.
Износ ускоряется и при чрезмерном виброускорении.
Особенно опасны твердые металлические предметы или крупные фрагменты, случайно попавшие на поверхность.
Поэтому увеличение срока службы сеток связано не только с их качеством, но и с правильной эксплуатацией всего оборудования.
Обслуживание вибромоторов
Вибрационные приводы работают в тяжелых условиях.
Подшипники испытывают постоянную динамическую нагрузку, а корпус находится рядом с влажным буровым раствором.
Необходимо контролировать крепление двигателей и состояние электрических соединений.
Ослабление болтов способно быстро увеличиваться под воздействием вибрации.
В конструкции СВЛК-2К для болтовых соединений применяются элементы, направленные на предотвращение самопроизвольного раскручивания.
Но это не отменяет периодической проверки крепежа.
Амортизаторы и опоры
Вибрирующая рама не должна жестко передавать всю динамическую нагрузку на основание.
Для этого используются упругие опоры и амортизирующие элементы.
Их состояние влияет на правильность траектории движения.
Поврежденный амортизатор может привести к перекосу рамы и неравномерной вибрации.
В результате возрастает нагрузка на металлоконструкцию и сетки.
Поэтому при появлении необычной вибрации необходимо проверять не только двигатели, но и всю систему подвески.
Безопасность эксплуатации
Буровая площадка может относиться к потенциально взрывоопасной среде.
Поэтому электрические компоненты и общая конструкция оборудования должны соответствовать требованиям конкретной зоны.
Для СВЛК-2К производитель указывает наличие сертификации по ТР ТС 010/2011 о безопасности машин и оборудования и ТР ТС 012/2011 для оборудования, предназначенного для работы во взрывоопасных средах.
Однако безопасная эксплуатация зависит и от монтажа.
Необходимы правильное заземление, исправные кабельные вводы, соблюдение правил обслуживания и отключение оборудования перед ремонтом.
Экономическое значение качественной очистки
Эффективное вибросито снижает количество нежелательной твердой фазы, циркулирующей вместе с раствором.
Это помогает уменьшить абразивный износ насосов, клапанов и трубопроводов.
Одновременно сохраняется больше жидкой фазы.
Если шлам выходит слишком влажным, вместе с ним постоянно теряются реагенты и другие компоненты раствора.
В масштабах длительного бурения эти потери способны становиться значительными.
Поэтому состояние вибросита влияет не только на технологические параметры, но и на эксплуатационные расходы.
Как оценивать работу СВЛК-2К
Оператору полезно одновременно наблюдать несколько признаков.
Поток должен распределяться по значительной части рабочей поверхности.
Шлам должен равномерно перемещаться к разгрузке.
Сетка не должна быть постоянно полностью залита жидкостью.
Также оценивается влажность отхода и наличие крупных частиц в прошедшем растворе.
Если один из параметров ухудшается, необходимо последовательно проверить сетки, подачу, угол наклона и режим вибрации.
Типичные проблемы
Одна из наиболее частых - быстрое затопление рабочей поверхности.
Причина может заключаться в слишком мелкой сетке, высокой вязкости или повреждении режима вибрации.
Другая проблема - чрезмерно влажный шлам.
В этом случае проверяют скорость его движения, угол наклона и траекторию колебаний.
Если крупные частицы обнаруживаются в очищенном растворе, вероятна поврежденная сетка или негерметичное уплотнение.
Необычный шум и удары требуют немедленной проверки механической части.
Срок службы оборудования
Для СВЛК-2К производителем заявлен расчетный срок эксплуатации до 10 лет при соблюдении требований руководства и регламентного обслуживания.
Это не означает, что все компоненты работают десять лет без замены.
Ситовые панели, уплотнения, амортизаторы и отдельные механические детали относятся к изнашиваемым элементам.
Долговечность самой установки во многом определяется качеством технического обслуживания и своевременной заменой расходников.
Для каких условий подходит СВЛК-2К
Модель рассчитана на использование в составе циркуляционных систем нефтегазовых буровых установок.
Увеличенная площадь ситовых панелей делает ее интересной для потоков, где требуется значительная рабочая поверхность.
Возможность переключения характера вибрации позволяет выбирать между быстрым удалением шлама и дополнительным осушением.
Стойкие к РУО уплотнения расширяют область применения на системы с углеводородной основой.
Допуск по низким температурам позволяет рассматривать оборудование и для северных регионов.
Но итоговый выбор должен учитывать расход конкретной циркуляционной системы и свойства раствора.
Заключение
Вибросито СВЛК-2К представляет собой промышленную установку первой ступени очистки бурового раствора от выбуренной породы. Его задача состоит в физическом разделении потока через ситовые панели: жидкая фаза проходит через сетку и возвращается в циркуляционную систему, а крупные частицы перемещаются к зоне выгрузки.
Одной из основных особенностей модели является рабочая площадь не менее 2,7 м² и использование преднатянутых панелей размером около 1250 × 720 мм. Для работы применяются два вибромотора мощностью до 1,5 кВт каждый, а виброускорение в стандартной конфигурации достигает примерно 6 g.
СВЛК-2К может работать в линейном и линейно-эллиптическом режимах. Первый позволяет быстрее удалять большой объем шлама, второй увеличивает время пребывания твердой фазы на сетке и может улучшать ее осушение. Это дает возможность адаптировать вибросито к различным этапам бурения.
При этом результат определяется не только техническими характеристиками самой установки. Большое значение имеют размер ситовой ячейки, вязкость и плотность бурового раствора, количество выбуренной породы, равномерность подачи и состояние сеток.
Рабочую поверхность необходимо регулярно контролировать. Повреждение панели или уплотнения приводит к прохождению крупной твердой фазы в циркуляционную систему, даже если внешне вибросито продолжает нормально работать.
Не менее важна механическая часть. Вибромоторы, амортизаторы, крепления и регулирующие домкраты работают при постоянной динамической нагрузке и требуют планового контроля.
В сравнении с СВЛК-2 модификация СВЛК-2К имеет большую рабочую поверхность и иной типоразмер ситовых кассет, хотя обе модели предназначены для сходных технологических задач. Поэтому выбор между ними следует проводить по параметрам конкретного блока очистки, производительности и совместимости с существующей инфраструктурой.
В технологической цепочке СВЛК-2К следует рассматривать не как изолированный агрегат, а как первый элемент комплексной системы контроля твердой фазы. Эффективная работа вибросита снижает нагрузку на гидроциклоны, центрифуги и насосы, уменьшает потери бурового раствора и помогает поддерживать его свойства в заданном диапазоне.
При правильном подборе сеток, регулировке вибрации и своевременном обслуживании СВЛК-2К может выполнять основную задачу вибросита - стабильно отделять выбуренную породу и возвращать максимальный объем пригодной жидкой фазы в буровой технологический цикл.
