Вакуумные насосы используются в большом количестве технологических процессов, где требуется удаление воздуха, паров или других газов из замкнутого объема. Такое оборудование встречается в промышленности, лабораториях, пищевом производстве, медицине, упаковочных линиях, металлургии, химической отрасли, системах вакуумной сушки и многих других сферах. Несмотря на различия в конструкции и принципе действия, любой насос со временем нуждается в техническом обслуживании и замене изнашиваемых элементов.
Запчасти к вакуумным насосам представляют собой отдельную категорию комплектующих, от правильного подбора которых зависит возможность восстановления работоспособности оборудования. Подробнее посмотреть тут: https://vacma.ru/. Замена отдельных деталей зачастую позволяет устранить неисправность без полной замены агрегата. Однако универсального набора запчастей для всех типов насосов не существует. Комплектующие подбираются с учетом конструкции конкретной модели, режима эксплуатации, характеристик рабочей среды и требований к остаточному давлению.
Особенность ремонта вакуумного оборудования заключается в том, что даже небольшая неисправность может повлиять на герметичность системы, производительность, уровень конечного вакуума, энергопотребление и температурный режим. Поэтому к выбору деталей необходимо подходить не только с точки зрения их геометрического соответствия, но и с учетом материалов, допусков, совместимости с рабочей жидкостью и условий эксплуатации.
Какие детали относятся к запчастям для вакуумных насосов
Под понятием "запчасти к вакуумным насосам" объединяют достаточно широкий перечень компонентов. Одни из них непосредственно участвуют в создании вакуума, другие обеспечивают герметичность, передачу вращения, смазку, охлаждение или защиту механизма.

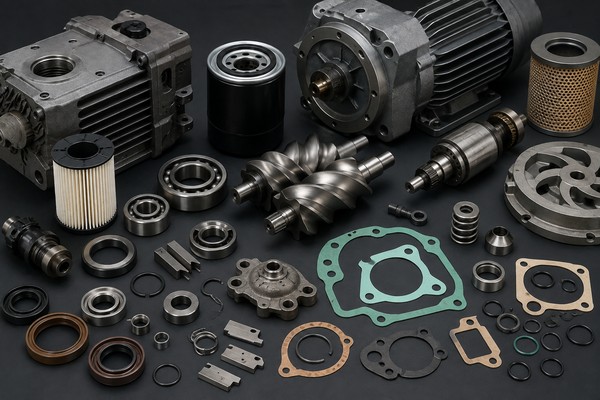

К наиболее распространенным комплектующим относятся уплотнения, прокладки, сальники, подшипники, валы, муфты, шестерни, рабочие элементы, клапаны, фильтры, роторы, лопатки, корпуса и отдельные детали системы смазки. В зависимости от конструкции агрегата перечень может существенно различаться.
Например, для пластинчато-роторных насосов большое значение имеют рабочие пластины, ротор, статор, подшипники, маслоотделительные элементы, обратные клапаны и различные уплотнения. В водокольцевых агрегатах важными деталями являются рабочее колесо, торцевые уплотнения, подшипники, элементы корпуса и комплектующие системы подачи рабочей жидкости.
В сухих винтовых и других безмасляных насосах конструкция еще сильнее отличается. Здесь особое внимание уделяется роторам, синхронизирующим шестерням, подшипникам, механическим уплотнениям и элементам газового тракта. В двухроторных агрегатах точность взаимного положения роторов имеет принципиальное значение, поэтому замена одного элемента может потребовать проверки или регулировки всей кинематической системы.
Таким образом, название насоса само по себе не является достаточным основанием для заказа детали. Для точного подбора обычно требуется знать производителя, серию, модель, исполнение и, желательно, серийный номер оборудования.
Уплотнения и прокладки
Одной из наиболее востребованных категорий комплектующих являются уплотнительные элементы. Они обеспечивают герметичность соединений между корпусными деталями, валами, крышками, патрубками и другими узлами.
К этой группе относятся уплотнительные кольца, плоские прокладки, манжеты, сальники, механические торцевые уплотнения и специализированные уплотнительные элементы. Материал детали подбирается в зависимости от температуры, химического состава среды, давления и особенностей конкретного узла.
Для вакуумного оборудования герметичность имеет особенно большое значение. В обычной механической системе небольшая негерметичность может проявляться лишь в виде утечки рабочей жидкости. В вакуумной установке аналогичный дефект способен привести к подсосу атмосферного воздуха и заметному ухудшению параметров процесса.
Причем место утечки не всегда очевидно. Износ может происходить постепенно, а снижение вакуума проявляться только при определенных температурных режимах. Поэтому при техническом обслуживании рекомендуется оценивать состояние уплотнений не только визуально, но и с учетом результатов проверки герметичности всей системы.
Нельзя выбирать прокладку исключительно по внешнему диаметру. Важны толщина, внутренний размер, форма посадочного места, материал и допустимый диапазон температур. Для некоторых соединений используются специальные вакуумные уплотнения, рассчитанные на минимальное газовыделение.
Подшипники в конструкции вакуумных насосов
Подшипники воспринимают радиальные и осевые нагрузки, возникающие при вращении ротора или других подвижных элементов. Их состояние непосредственно влияет на уровень вибрации, шум, нагрев и стабильность работы агрегата.
Признаками износа подшипников могут быть повышенный шум, изменение температуры корпуса, вибрация, появление люфта и нестабильность параметров вращения. Однако аналогичные симптомы могут возникать и при других неисправностях, например при нарушении центровки или повреждении ротора. Поэтому перед заменой необходимо установить причину проблемы.
При выборе подшипника учитывают типоразмер, класс точности, конструкцию защитных элементов, допустимые обороты, нагрузку и способ смазки. Для некоторых насосов применяются стандартные промышленные подшипники, тогда как в специализированных агрегатах могут использоваться детали с определенными требованиями к материалам и точности.
Особенно осторожно следует подходить к замене подшипников в высокоскоростных насосах. Даже незначительное отклонение от требуемых характеристик способно увеличить вибрации и нагрев. В результате ресурс других компонентов также может сократиться.
Роторы, пластины и другие рабочие элементы
Рабочие элементы вакуумного насоса непосредственно участвуют в перемещении газа. Их конструкция определяется принципом действия агрегата.
В пластинчато-роторных насосах используются подвижные пластины, установленные в пазах ротора. При вращении ротора пластины образуют рабочие камеры переменного объема. Постепенное увеличение и уменьшение объема этих камер обеспечивает всасывание и сжатие газа.
Пластины подвергаются механическому воздействию и в некоторых конструкциях контактируют с рабочей поверхностью статора. Поэтому их состояние зависит от качества смазки, температуры, чистоты масла и режима эксплуатации. Износ рабочей поверхности может привести к снижению производительности и конечного вакуума.
В двухроторных насосах применяются пары роторов, геометрия которых должна сохраняться с высокой точностью. Изменение профиля или положения одного из них может нарушить рабочий зазор между деталями. В результате возрастает вероятность контакта элементов, увеличивается нагрев и меняются характеристики насоса.
Поэтому восстановление таких агрегатов часто требует не просто установки новой детали, а проверки геометрии, зазоров и взаимного положения компонентов.
Клапаны и элементы газового тракта
В конструкции многих вакуумных насосов присутствуют клапаны. Они могут выполнять разные функции: предотвращать обратный поток, управлять рабочим циклом, защищать агрегат или участвовать в системе регулирования.
Неисправный клапан способен стать причиной нестабильной работы насоса. Например, обратный клапан, который не обеспечивает надежное перекрытие, может допускать возврат газа или рабочей жидкости в систему. В некоторых случаях это приводит к увеличению времени достижения заданного вакуума.
При подборе клапана необходимо учитывать не только размеры корпуса, но и направление потока, давление срабатывания, температуру и химическую совместимость материалов. Для некоторых технологических сред стандартные материалы могут оказаться непригодными.
К газовому тракту также относятся фильтры, сетки, сепараторы, маслоотделители и другие элементы. Их загрязнение может увеличивать сопротивление потоку и снижать производительность оборудования.
Фильтры и маслоотделительные элементы
Для масляных вакуумных насосов состояние фильтров и маслоотделителей имеет особое значение. В процессе работы рабочая жидкость контактирует с газом и может уноситься из рабочей камеры в виде аэрозоля. Специальные элементы отделяют масло от откачиваемого газа и возвращают его в систему либо удерживают внутри корпуса.
Если маслоотделительный элемент загрязнен, сопротивление выходному потоку увеличивается. Это может сопровождаться ростом давления на выхлопе, повышением температуры и увеличением нагрузки на привод.
Фильтры на входе защищают насос от частиц пыли, продуктов технологического процесса и других загрязнений. Их состояние необходимо контролировать с учетом условий эксплуатации. В производственных системах с большим количеством пыли или аэрозолей периодичность обслуживания может отличаться от режима работы оборудования в относительно чистой среде.
Важно учитывать, что фильтр является частью технологической системы, а не просто расходным материалом. Неправильно выбранная степень фильтрации способна либо недостаточно защищать насос, либо создавать избыточное сопротивление потоку.
Рабочее масло и комплектующие системы смазки
В масляных насосах рабочая жидкость выполняет сразу несколько функций. Она участвует в герметизации рабочих зазоров, смазывает подвижные детали, отводит часть тепла и способствует стабильной работе механизма.
Поэтому использование неподходящего масла может привести к изменению рабочих характеристик. Значение имеют вязкость, давление насыщенных паров, химическая стабильность, температурный диапазон и совместимость с материалами насоса.
К системе смазки относятся масляные фильтры, насосы подачи масла, трубки, форсунки, клапаны и другие компоненты. Их неисправность может проявляться повышением температуры или ускоренным износом механических деталей.
При техническом обслуживании следует учитывать рекомендации изготовителя конкретного насоса. Простая замена масла без оценки состояния фильтров и других элементов не всегда позволяет устранить причину неисправности.
Электродвигатели, муфты и элементы привода
Вакуумный насос является частью оборудования, поэтому проблемы могут возникать не только внутри рабочей камеры. Отдельного внимания требуют элементы привода.
В зависимости от конструкции насос может приводиться непосредственно от электродвигателя или через муфту, ременную передачу, редуктор либо другой механизм. Нарушение центровки валов способно вызвать дополнительную вибрацию и нагрузку на подшипники.
Муфта компенсирует определенные отклонения и передает крутящий момент, однако ее возможности не безграничны. Износ эластичного элемента, повреждение соединительных частей или неправильная установка могут привести к ухудшению работы агрегата.
При замене деталей привода необходимо проверять не только совместимость компонентов, но и соосность валов. Особенно важно это для насосов с высокой частотой вращения.
Оригинальные и совместимые комплектующие
При ремонте возникает вопрос о выборе между оригинальной деталью и совместимым аналогом. Оригинальная запчасть производится или поставляется в соответствии с требованиями изготовителя конкретного оборудования. Совместимая деталь может быть изготовлена сторонним производителем и иметь соответствующие размеры и характеристики.
Само по себе происхождение комплектующей не позволяет однозначно определить ее качество. Для технически ответственного оборудования важнее соответствие заявленным параметрам, материалам, допускам и условиям применения.
Особенно осторожно следует выбирать элементы, для которых критична геометрия. К ним относятся роторы, валы, рабочие пластины, шестерни и другие высокоточные компоненты. Здесь отклонения, которые кажутся незначительными при визуальном осмотре, могут иметь существенное значение во время работы.
Для уплотнений и стандартных подшипников ситуация может быть иной, поскольку на рынке существует большое количество специализированных производителей. Однако и в этом случае необходимо проверять характеристики детали и ее соответствие конкретному узлу.
Как определить необходимую запчасть
Первым источником информации при выборе комплектующей является паспорт или техническая документация на насос. В ней могут быть указаны каталожные номера деталей, схемы сборки, размеры, материалы и рекомендации по техническому обслуживанию.
Если документация отсутствует, полезными идентификаторами становятся шильдик оборудования, маркировка корпуса и серийный номер. По этим данным можно определить модель и исполнение насоса.
При заказе деталей желательно фиксировать не только название оборудования, но и конкретный узел. Например, формулировка "нужен сальник для вакуумного насоса" недостаточно точна. У одного производителя могут существовать десятки моделей, в которых используются разные размеры и материалы уплотнений.
В некоторых случаях требуется предоставить фотографию старой детали, ее размеры или обозначение, нанесенное на поверхность. Но размеры снятой детали не всегда являются надежным источником для определения новой комплектующей: изношенный элемент может иметь деформации или изменения геометрии.
Почему важно учитывать условия эксплуатации
Одна и та же модель насоса может использоваться в разных технологических процессах. Состав откачиваемой среды, ее температура, наличие пыли, паров, агрессивных веществ и конденсата влияют на ресурс деталей.
Например, при работе с парами влаги особую роль играет устойчивость материалов к воздействию конденсата. Если в систему попадают химически активные вещества, необходимо учитывать их совместимость с уплотнениями, маслами и металлическими компонентами.
Температурный режим также имеет значение. Перегрев может ускорять старение эластомеров, ухудшать свойства смазочных материалов и снижать ресурс подшипников.
Кроме того, важна продолжительность работы. Насос, работающий несколько минут в день, и агрегат непрерывной производственной линии испытывают совершенно разные нагрузки. Поэтому интервал замены расходных деталей не всегда можно определить только по календарному времени.
Диагностика перед заменой деталей
Замена комплектующих без диагностики может оказаться неэффективной. Если причина неисправности не устранена, новая деталь также быстро выйдет из строя.
При снижении вакуума необходимо проверить герметичность трубопроводов, состояние соединений, фильтров и клапанов. Если наблюдается повышенный шум, следует оценить состояние подшипников, роторов, муфт и привода. Рост температуры может быть связан с недостаточной смазкой, загрязнением, перегрузкой или механическим трением.
Для сложного оборудования диагностика может включать измерение вибрации, температуры подшипников, давления, производительности и других параметров. Сравнение текущих значений с нормативными или историческими данными помогает определить характер изменения.
Особенно важно отличать естественный износ от повреждения, вызванного неправильной эксплуатацией. Например, разрушение рабочей пластины может быть следствием не только ее ресурса, но и попадания посторонних частиц в рабочую камеру.
Комплекты для технического обслуживания
Для некоторых моделей выпускаются ремонтные комплекты. Их состав зависит от конструкции оборудования и может включать набор прокладок, уплотнений, подшипников, фильтров и других элементов, которые рекомендуется менять одновременно.
Преимущество комплектного подхода заключается в том, что не приходится отдельно подбирать каждую мелкую деталь. Кроме того, при капитальном обслуживании одновременная замена взаимосвязанных компонентов позволяет снизить вероятность повторной разборки.
Однако ремонтный комплект не всегда является универсальным решением. Если поврежден ротор, вал или корпусная деталь, стандартного набора расходников может быть недостаточно. В таком случае определяется фактическое состояние основных узлов и составляется перечень необходимых компонентов.
Хранение запасных частей
Даже правильно подобранная запчасть может потерять эксплуатационные свойства при неправильном хранении. Особенно чувствительны к условиям окружающей среды резиновые и полимерные уплотнения.
Эластомерные изделия необходимо защищать от чрезмерного нагрева, прямого солнечного света, озона и воздействия агрессивных веществ. Металлические детали требуют защиты от коррозии.
Для комплектующих желательно сохранять заводскую упаковку и маркировку. Это позволяет избежать смешивания деталей разных моделей и упрощает последующую идентификацию.
На складе также полезно организовать учет сроков хранения и состояния запасов. В крупных производственных системах наличие критически важных деталей может быть частью плана обеспечения непрерывности технологического процесса.
Особенности ремонта разных типов вакуумных насосов
Конструкция насоса определяет не только перечень запчастей, но и сложность их замены.
Пластинчато-роторные насосы относительно широко распространены и имеют большое количество расходных компонентов. При их обслуживании внимание уделяется маслу, фильтрам, пластинам, уплотнениям и подшипникам.
Водокольцевые агрегаты требуют контроля состояния рабочих колес, уплотнений и элементов системы циркуляции жидкости. Качество рабочей воды или другой жидкости также может влиять на ресурс.
Винтовые сухие насосы отличаются отсутствием рабочей масляной пленки в газовой полости. Здесь критичны состояние роторов, подшипников, уплотнений и синхронизирующего механизма.
Двухроторные насосы, включая различные конструкции бустерных и сухих агрегатов, предъявляют повышенные требования к точности изготовления и сборки. При ремонте необходимо контролировать рабочие зазоры и взаимное положение деталей.
Безопасность при замене комплектующих
Ремонт вакуумного оборудования должен проводиться с учетом требований безопасности. Перед разборкой насос необходимо отключить от электропитания и технологической системы. В зависимости от конструкции следует убедиться в отсутствии остаточного давления, горячих поверхностей и опасных веществ.
Если насос использовался для откачки агрессивных, токсичных или загрязняющих сред, перед обслуживанием может потребоваться специальная процедура очистки и обезвреживания.
При разборке также важно учитывать массу отдельных компонентов. Крупные промышленные насосы и их двигатели могут требовать применения грузоподъемных устройств.
После ремонта проверяют правильность сборки, крепление соединений, герметичность, направление вращения и другие параметры. Запуск оборудования после замены деталей должен проводиться в соответствии с технической документацией.
Экономика ремонта и замены оборудования
Стоимость отдельной запчасти не всегда отражает экономическую целесообразность ремонта. Необходимо учитывать трудозатраты, время простоя, необходимость дополнительной диагностики и состояние остальных компонентов.
Если насос имеет один неисправный расходный элемент и другие узлы находятся в хорошем состоянии, ремонт обычно отличается от полной замены оборудования по объему работ. Если же одновременно обнаруживается износ нескольких основных компонентов, может потребоваться капитальное восстановление.
Для предприятия важно оценивать остаточный ресурс агрегата. Замена одной детали не должна рассматриваться изолированно от общего технического состояния машины.
Практика профилактического обслуживания позволяет уменьшить вероятность аварийного выхода оборудования из строя. Регулярная проверка масла, фильтров, уплотнений, температуры и вибрации помогает обнаружить отклонения до того, как они приведут к серьезному повреждению.
Заключение
Запчасти к вакуумным насосам включают широкий спектр деталей - от прокладок, фильтров и подшипников до роторов, рабочих пластин, валов и элементов привода. Каждая комплектующая выполняет определенную функцию, а надежность всей системы зависит от согласованной работы множества компонентов.
Главным условием успешного ремонта является точная идентификация оборудования и неисправности. При выборе детали необходимо учитывать модель насоса, серийный номер, конструкцию узла, размеры, материалы, рабочую среду, температурный режим и требования к вакууму. Особенно важен контроль геометрии для высокоточных вращающихся компонентов.
Грамотно организованное техническое обслуживание включает диагностику, своевременную замену расходных элементов, контроль герметичности, состояния смазки, подшипников и рабочих деталей. Такой подход позволяет не только восстановить характеристики вакуумного насоса, но и снизить вероятность повторных отказов.
При этом запчасть следует рассматривать не как отдельный универсальный товар, а как элемент конкретной технической системы. Именно соответствие детали реальным условиям эксплуатации, конструкции оборудования и требованиям производителя определяет результат ремонта и дальнейший ресурс вакуумного насоса.
