6.1. КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ СИНХРОННОГО ГЕНЕРАТОРА

Статор синхронной машины по конструкции не отличается от статора асинхронного двигателя. В пазах статора размещается трехфазная, двухфазная или однофазная обмотки. Заметное отличие имеет ротор, который принципиально представляет собой постоянный магнит или электромагнит. Это налагает особые требования на геометрическую форму ротора. Любой магнит имеет полюса, число которых может быть два и более.

На рис. 6.1.1 приведены две конструкции генераторов, с тихоходным и быстроходным ротором.

Быстроходными бывают, как правило, турбогенераторы. Количество пар магнитных полюсов у них равно единице. Чтобы такой генератор вырабатывал электрический ток стандартной частоты f = 50 Гц, его необходимо вращать с частотой

На гидроэлектростанциях вращение ротора зависит от движения водяного потока. Но и при медленном вращении такой генератор должен вырабатывать электрический ток стандартной частоты f = 50 Гц. Поэтому для каждой гидроэлектростанции конструируется свой генератор, на определенное число магнитных полюсов на роторе. В качестве примера приведем параметры синхронного генератора, работающего на Днепровской ГЭС.

Водяной поток вращает ротор генератора с частотой n = 33,3 об / мин. Задавшись частотой f = 50 Гц, определим число пар полюсов на роторе:

Принцип действия синхронного генератора основан на явлении электромагнитной индукции. Ротор с магнитными полюсами создает вращающееся магнитное поле, кото-рое, пересекая обмотку статора, наводит в ней ЭДС. При подключении к генератору нагрузки генератор будет являться источником переменного тока.

6.2. ЭДС СИНХРОННОГО ГЕНЕРАТОРА

Как было показано выше, величина наводимой в обмотке статора ЭДС количественно связана с числом витков обмотки и скорости изменения магнитного потока:

Переходя к действующим значениям, выражение ЭДС можно записать в виде:

где n — частота вращения ротора генератора, Ф — магнитный поток, c — постоянный коэффициент. При подключении нагрузки напряжение на зажимах генератора в разной степени меняется. Так, увеличение активной нагрузки не оказывает заметного влияния на напряжение.

В то же время индуктивная и емкостная нагрузки влияют на выходное на-пряжение генератора. В первом случае рост нагрузки размагничивает генератор и снижает напряжение, во втором происходит его подмагничивание и повышение напряжения.

Такое явление называется реакцией якоря.

Для обеспечения стабильности выходного напряжения генератора необходимо регулировать магнитный поток. При его ослаблении машину надо подмагнитить, при увеличении — размагнитить. Делается это путем регулирования тока, подаваемого в обмотку возбуждения ротора генератора.

6.3.1. КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Конструкция синхронного двигателя такая же, как и у синхронного генератора.
При подаче тока в трехфазную обмотку статора в нем возникает вращающееся магнитное поле. Частота вращения его определяется формулой:

где f — частота тока питающей сети, р — число пар полюсов на статоре.

Ротор, являющийся часто электромагнитом, будет строго следовать за вращаю-щимся магнитным полем, т.е. его частота вращения n2 = n1.

Рассмотрим принцип действия синхронного двигателя на следующей условной модели (рис. 6.3.1.). Пусть магнитное поле статора будет смоделировано системой вращающихся магнитных полюсов N — S.

Ротор двигателя тоже представляет собой систему электромагнитов S — N, кото-рые «сцеплены» с полюсами на статоре. Если нагрузка на двигателе отсутствует, то оси полюсов статора будут совпадать с осями полюсов ротора ( = 0).
Если же к ротору подключена механическая нагрузка, то оси полюсов статора и ротора могут расходиться на некоторый угол .

Однако «магнитное сцепление» ротора со статором будет продолжаться, и частота вращения ротора будет равна синхронной частоте статора (n2 = n1). При больших значениях ротор может выйти из «сцепления» и двигатель остановится.

Главное преимущество синхронного двигателя перед асинхронным — это обеспечение синхронной скорости вращения ротора при значительных колебаниях нагрузки.

6.3.2. СИСТЕМА ПУСКА СИНХРОННОГО ДВИГАТЕЛЯ

Как мы показали выше, синхронное вращение ротора обеспечивается «магнитным сцеплением» полюсов ротора с вращающимся магнитным полем статора. В первый момент пуска двигателя вращающееся магнитное поле статора возникает практически мгновенно.

Ротор же, обладая значительной инерционной массой, прийти в синхронное вращение сразу не сможет. Его надо «разогнать» до подсинхронной скорости каким-то дополнительным устройством. Долгое время роль разгонного двигателя играл обычный асинхронный двигатель, механически соединенный с синхронным.

Ротор синхронного двигателя приводится во вращение до подсинхронной скорости. Далее двигатель сам втягивается в синхронизм. Обычно мощность пускового двигателя составляет 5-15 % от мощности синхронного двигателя. Это позволяет пускать в ход синхронный двигатель только вхолостую или при малой нагрузке на валу.

Применение пускового двигателя мощностью, достаточной для пуска синхронного двигателя под нагрузкой делает такую установку громоздкой и дорогой.

В последнее время используется так называемая система асинхронного пуска синхронных двигателей. С этой целью в полюсные наконечники забивают стержни, напоминающие собою короткозамкнутую обмотку асинхронного двигателя (рис. 6.3.2.1).

В начальный период пуска синхронный двигатель работает как асинхронный, а в последующем — как синхронный. В целях безопасности обмотку возбуждения в начальном периоде пуска закорачивают, а на заключительном подключают к источнику по-стоянного тока.

6.4. РЕАКТИВНЫЙ СИНХРОННЫЙ ДВИГАТЕЛЬ

В лабораторной практике, в быту и в маломощных механизмах применяют так называемые реактивные синхронные двигатели. От обычных классических машин они отличаются лишь конструкцией ротора. Ротор здесь не является магнитом или электромагнитом, хотя по форме напоминает собой полюсную систему.

Принцип действия реактивного синхронного двигателя отличен от рассмотренного выше. Здесь работа двигателя основана, на свободной ориентации ротора таким образом, чтобы обеспечить магнитному потоку статора лучшую магнитную проводимость (рис. 6.4.1).

Действительно, если в какой-то момент времени максимальный магнитный поток будет в фазе А — X, то ротор займет положение вдоль потока ФА. Через 1/3 периода максимальным будет поток в фазе В — У. Тогда ротор развернется вдоль потока ФВ.

Еще через 1/3 периода произойдет ориентация ротора вдоль потока. ФС. Так непрерывно и синхронно ротор будет вращаться с вращающимся магнитным полем статора.

В школьной практике иногда, при отсутствии специальных синхронных двигателей, возникает необходимость в синхронной передаче.

Эту проблему можно решить с помощью обычного асинхронного двигателя, если придать ротору следующую геометрическую форму (рис. 6.4.2).

6.5. ШАГОВЫЙ ДВИГАТЕЛЬ

Этот тип двигателя является машиной постоянного тока, хотя принцип действия его напоминает синхронный реактивный двигатель.
Как видно из рис. 6.5.1, статор двигателя имеет шесть пар выступающих полюсов.

Источник: https://tsput.ru/res/fizika/1/VOROPAEV_2/vorop6.htm

Синхронный и асинхронный генератор

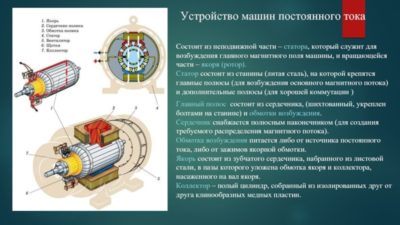

с какой скоростью вращается ротор синхронного генератора

Электричество есть  везде. Уже настал тот день, когда с этим сложно спорить. Даже там, куда не дотянулась централизованная электросеть, вовсю используются дизельные и бензиновые генераторы, которые получили широкое распространение не так давно, несмотря на почти двухсотлетнюю историю. Сегодня ассортимент генераторов очень велик, и существует множество способов их классификации, один из которых – классификация по степени синхронизации.

Применительно к электрогенераторам, синхронизация – это совмещение частоты вращения ротора и магнитного поля статора. Соответственно, если частота их вращения совпадает, такой генератор будет называться синхронным, а если нет, то асинхронным.

Синхронный генератор

Как известно, в дизельном или бензиновом генераторе электрический ток образуется после прохождения вращающегося магнитного поля через обмотку. При этом в синхронном электрогенераторе ротор представляет собой постоянный магнит или электромагнит.

После запуска генератора он создаёт вокруг себя слабое магнитное поле, которое с увеличением оборотов становится сильнее. В конце концов, число оборотов ротора и магнитного поля синхронизируются, что позволяет получить на выходе наиболее стабильный ток.

В отличие от асинхронного генератора, синхронный агрегат уязвим при перегрузках, поскольку превышение допустимой нагрузки может вызвать сильный скачок напряжения в обмотке ротора.

С другой стороны, важным преимуществом синхронного генератора является его способность кратковременно выдавать ток мощностью в 3-4 раза выше номинального, что позволяет подключать к нему такие устройства, как насосы, компрессоры, холодильники и т.д.

Иными словами, он предназначен для электроприборов с высокими стартовыми токами. Несмотря на свою уязвимость, стоимость синхронных генераторов выше, чем асинхронных устройств.

ЭТО ИНТЕРЕСНО:  Гармоники в электрических сетях что это

Асинхронный генератор

Асинхронный генератор работает в режиме торможения: ротор вращается в одном направлении со статором, но скорость его вращения изначально выше. При этом частота вращения магнитного поля всегда остаётся неизменной, а регулированию поддаётся лишь скорость вращения ротора. Такие генераторы малоуязвимы при коротком замыкании и хорошо защищены от внешних воздействий (пыли, низкой температуры, влаги и т.д.).

Недостатками асинхронного генератора можно назвать обязательное наличие конденсаторов и зависимость частоты выходного тока от стабильности работы дизельного или бензинового двигателя. При этом стоимость такого устройства ниже, чем синхронного, но применяется оно реже. Асинхронные генераторы рекомендуется использовать для подключения устройств, не требующих высокого стартового напряжения и устойчивых к его перепадам.

Источник: https://genmaster.ru/about/articles/sinkhronnyy-i-asinkhronnyy-generator/

Синхронный электродвигатель с обмоткой возбуждения

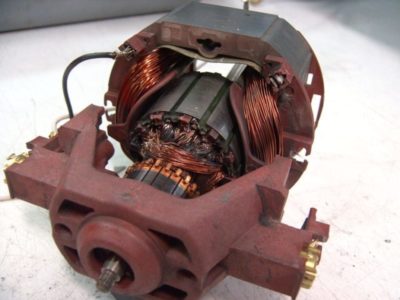

с какой скоростью вращается ротор синхронного генератора

Синхронный электродвигатель с обмоткой возбуждения, как и любой вращающийся электродвигатель, состоит из ротора и статора. Статор — неподвижная часть, ротор — вращающаяся часть. Статор обычно имеет стандартную трехфазную обмотку, а ротор выполнен с обмоткой возбуждения. Обмотка возбуждения соединена с контактными кольцами к которым через щетки подходит питание.

Синхронный электродвигатель с обмоткой возбуждения (щетки не показаны)

Принцип работы

Постоянная скорость вращения синхронного электродвигателя достигается за счет взаимодействия между постоянным и вращающимся магнитным полем. Ротор синхронного электродвигателя создает постоянное магнитное поле, а статор – вращающееся магнитное поле.

Работа синхронного электродвигателя основана на взаимодействии вращающегося магнитного поля статора и постоянного магнитного поля ротора

Статор: вращающееся магнитное поле

На обмотки катушек статора подается трехфазное переменное напряжение. В результате создается вращающееся магнитное поле, которое вращается со скоростью пропорциональной частоте питающего напряжения. Подробнее о том, как посредством трехфазного напряжения питания образуется вращающееся магнитное поле можно прочитать в статье «Трехфазный асинхронный электродвигатель».

Взаимодействие между вращающимся (у статора) и постоянным (у ротора) магнитными полями

Ротор: постоянное магнитное поле

Обмотка ротора возбуждается источником постоянного тока через контактные кольца. Магнитное поле создаваемое вокруг ротора возбуждаемое постоянным током показано ниже. Очевидно, что ротор ведет себя как постоянный магнит, так как имеет такое же магнитное поле (в качестве альтернативы можно представить, что ротор сделан из постоянных магнитов).

Рассмотрим взаимодействие ротора и вращающегося магнитного поля. Предположим вы придали ротору начальное вращение в том же направлении как у вращающегося магнитного поля. Противоположные полюса вращающегося магнитного поля и ротора будут притягиваться друг к другу и они будут сцепляться с помощью магнитных сил.

Это значит, что ротор будет вращаться с той же скоростью, что и вращающееся магнитное поле, то есть ротор будет вращаться с синхронной скоростью.

Магнитные поля ротора и статора сцепленные друг с другом

Синхронная скорость

Скорость с которой вращается магнитное поле может быть вычислена по следующему уравнению:

,

  • где Ns – частота вращения магнитного поля, об/мин,
  • f – частота тока статора, Гц,
  • p – количество пар полюсов.

Это значит, что скорость синхронного электродвигателя может очень точно контролироваться изменением частоты питающего тока. Таким образом эти электродвигатели подходят для высокоточных приложений.

Почему синхронные электродвигатели не запускаются от электрической сети?

Если ротор не имеет начального вращения, ситуация отличается от описанной выше. Северный полюс магнитного поля ротора будет притягиваться к южному полюсу вращающегося магнитного поля, и начнет двигаться в том же направлении.

Но так как ротор имеет определенный момент инерции, его стартовая скорость будет очень низкой. За это время южный полюс вращающегося магнитного поля будет замещен северным полюсом. Таким образом появятся отталкивающие силы.

В результате чего ротор начнет вращаться в обратную сторону. Таким образом ротор не сможет запуститься.

Демпферная обмотка — прямой запуск синхронного двигателя от электрической сети

Чтобы реализовать самозапуск синхронного электродвигателя без системы управления между наконечниками ротора размещается «беличья клетка», которая также называется демпферной обмоткой. При запуске электродвигателя катушки ротора не возбуждаются. Под действием вращающегося магнитного поля, индуцируется ток в витках «беличьей клетки» и ротор начинает вращаться подобно тому, как запускаются асинхронные двигатели.

Когда ротор достигает своей максимальной скорости, подается питание на обмотку возбуждения ротора. В результате, как говорилось ранее, полюса ротора сцепляются с полюсами вращающегося магнитного поля и ротор начинает вращаться с синхронной скоростью.

При вращении ротора с синхронной скоростью, относительное движение между белечьей клеткой и вращающимся магнитным полем равно нулю.

Это значит, что отсутствует ток в короткозамкнутых витках, а следовательно «беличья клетка» не оказывает воздействия на синхронную работу электродвигателя.

Выход из синхронизма

Синхронные электродвигатели имеют постоянную скорость независящую от нагрузки (при условии что нагрузка не превышает макимально допустимую). Если момент нагрузки больше, чем момент создаваемый самим электродвигателем, то он выйдет из синхронизма и остановиться. Низкое напряжение питания и низкое напряжение возбуждения также могут быть причинами выхода двигателя из синхронизма.

Синхронный компенсатор

Синхронные электродвигатели могут также использоваться для улучшения коэффициента мощности системы. Когда единственной целью использования синхронных электродвигателей является улучшение коэффициента мощности их называют синхронными компенсаторами. В таком случае вал электродвигателя не соединяется с механической нагрузкой и вращается свободно.

Источник: https://engineering-solutions.ru/motorcontrol/wrsm/

Что представляет собой синхронный генератор | Статьи

Задача генератора – преобразование механической вырабатываемой энергии в электрическую.

Работа его двигателя основана на следующем принципе: топливо впрыскивается в цилиндр двигателя и, сгорая, трансформируется в газообразную смесь, которая расширяется и выталкивает поршень.

Тот, в свою очередь, заставляет двигаться коленчатый вал, а он уже вращает ведущий. Чем больше поршней, тем быстрее скорость вращения вала. На этой стадии и происходит выработка механической энергии, преобразовываемой в электричество по закону Фарадея.

Устройство генератора

В основу любого генератора заложены два элемента:

  • статор – неподвижная деталь, состоящая из медных обмоток, уложенных в пазы вокруг сердечника, представляющего собой комплект пластин из мягкой стали. В однофазном генераторе – одна обмотка, в трехфазном − три;
  • ротор – вращающаяся часть, включает механизм образования магнитного поля. В бытовых генераторах обычно применяется двухполюсный ротор. Обмотка соединяется с питающим ее блоком управления (AVR) посредством двух щеточных узлов. Ротор в совокупности с обмоткой составляют индуктор.

В синхронном агрегате частота вращения, которую создает статор магнитного поля, совпадает с частотой роторного вращения.

Преимущества синхронного генератора

Основным преимуществом является стабильность выходного напряжения. У асинхронных аппаратов данный показатель может существенно колебаться.

Синхронный генератор не боится повышенной нагрузки, создаваемой при подключении его во время работы энергоемкого потребителя (нагрузка переходного режима), поскольку сам является источником реактивной мощности. Асинхронные генераторы для этого снабжаются пусковыми конденсаторами.

Синхронный генератор не слишком восприимчив к перегрузкам в процессе работы благодаря системе авторегулирования.

Щеточные и бесщеточные

Щетки представляют собой скользящие контакты − токосъемы, которые прижаты к коллектору. От их качества напрямую зависит вырабатываемое напряжение. Длительная работа при больших перегрузках приводит к «выгоранию» щеток. После замены необходим небольшой период «обкатки», прежде чем подавать полную нагрузку на генератор. Наиболее долговечны и устойчивы к перегрузкам медно-графитовые щетки.

Синхронный генератор может быть бесщеточным при условии, что ток в роторе создается магнитным полем, исходящим от основной, а также от дополнительной статорной обмотки (либо только от дополнительной). То есть схема альтернатора более сложная, чем у щеточных. Преимуществом является отсутствие необходимости замены угольных компонентов (в некоторых моделях – каждые 100 часов работы), а также нет пыли от их износа, которая часто является причиной электрических пробоев.

Выбор в пользу синхронного генератора следует делать, если потребители требовательны к качеству выходного тока. Например, такой тип подойдет для обеспечения резервной электроэнергией загородного дома, где установлены различные типы чувствительных приборов.

Источник: https://www.generatortut.ru/statii/chto-predstavljaet-soboj-sinhronnyj-generator/

Назначение и устройство синхронных генераторов

Синхронный генератор состоит из двух основных частей: неподвижного статора (якоря) с помещенной в нем обмоткой и подвижного (вращающегося) ротора (индуктора) с обмоткой возбуждения. Назначение обмотки возбуждения состоит в том, чтобы создать в генераторе первичное магнитное поле для наведения в обмотке статора электродвижущей силы (э. д.

е) Если ротор сихронного генератора привести во вращение с некоторой скоростью V и возбудить от источника постоянного тока, то поток возбуждения будет пересекать проводники обмотки статора и в фазах обмотки будут индуктироваться переменные э. д. с. При подключении нагрузки к данной обмотке в ней возникнет вращающееся магнитное поле.

Это поле статора генератора будет вращаться в направлении, вращения поля ротора и с такой же скоростью, как поле ротора, в результате чего образуется общее вращающееся магнитное поле.

Скорость вращения магнитного поля синхронного генератора зависит от числа пар полюсов. При заданной частоте чем больше число пар полюсов, тем меньше скорость вращения магнитного поля, т.е. скорость вращения магнитного поля обратно пропорциональна числу пар полюсов. Так, например, при заданной частоте /=50 гц скорость вращения магнитного поля равна 3000 об/мин при числе пар полюсов р= 1, 1500 об/мин при р = 2V 1000 об/мин при р = 3 и т. д.

ЭТО ИНТЕРЕСНО:  Что такое коммутация электрической цепи

Статор генератора (рис. 1, а) состоит из сердечника, набранного из тонких листов электротехнической стали. Для ограничения вихревых токов листы стали изолированы пленкой лака толщиной 0,08-0,1 мм и прочно спрессованы в виде пакета, называемого пакетом активной стали.

В каждом листе стали, выштампованы фигурные вырезы, благодаря чему в пакете, собранном из таких листов, образуются пазы, в которые и укладывается обмотка. Пазы для повышения электрической прочности обмотки и предохранения ее от механических -повреждений изолированы листами электрокартона с лакотканью или миканита.

Пакет активной стали укреплен в чугунной или стальной станине генератора.

Рекламные предложения на основе ваших интересов:

Рис. 1. Устройство и схема возбуждения синхронного генератора: а — статор, б — явнополюсный ротор (без обмотки полюсов), в — неявнополюсный ротор; 1 — статор (якорь), 2 — ротор (индуктор), 3- контактные кольца, 4 — полюс, 5 — полюсная катушка индуктора, 6 — возбудитель, 7 — шунтовой регулятор, 8 — щетки

Ротор синхронного генератора конструктивно может быть выполнен явнополюсным и неявнополюсным.

Явнополюсный ротор (рис. 1, б) имеет выступающие или, как говорят, явновыраженные полюсы. Такие роторы применяют в тихоходных генераторах со скоростью вращения не более 1000 об/мин. Сердечники полюсов этих роторов набирают обычно из листов электротехнической стали толщиной 1-2 мм, которые прочно скрепляют в пакет стяжными шпильками. На валу ротора полюсы крепят болтами или при помощи Т-образного хвостовика полюса, укрепляемого в специальных пазах, профре-зерованных в стальном теле ротора.

Обмотку возбуждения наматывают изолированным медным проводом соответствующего сечения. В роторах синхронных генераторов, предназначенных для работы в электроустановках, где в качестве первичных двигателей применяются дизели, предусматривается так называемая успокоительная обмотка.

Успокоительная или как еще ее называют демпферная обмотка служит для успокоения свободных колебаний, возникающих при внезапных изменениях режима работы синхронных генераторов (резкие сбросы нагрузки, падение напряжения, изменение тока возбуждения и др.

), особенно в тех случаях, когда несколько генераторов работают параллельно на общую сеть.

Неявнополюсным называют ротор, имеющий вид цилиндра без выступающих полюсов. Такие роторы выполняют обычно двух- или четырехполюсными.

Явнополюсные роторы для быстроходных машин не применяют из-за сложности изготовления крепления полюсов, способных выдерживать большие центробежные усилия.

Неявнополюоный ротор (рис. 1, в) состоит из вала и стальной поковки с профрезерованными в ней пазами, в которые уложена обмотка возбуждения. В остальном неявнополюсный ротор конструктивно выполнен так же, как и явнополюсный.

Конструкция проводников роторной обмотки выбирается в зависимости от типа ротора: для обмоток явнополюсных роторов применяют прямоугольные или круглые изолированные провода, а также голые медные полосы, гнутые на ребро и изолированные полосками миканита; обмотки неявнополюсных роторов выполняют из изолированных витков плоской твердокатаной меди, укладываемых в изолированные пазы роторов.

Концы обмотки ротора (индуктора) выведены и присоединены к контактным кольцам на валу ротора. К индуктору подводится постоянный ток от какого-либо внешнего источника.

В качестве источника тока возбуждения синхронных генераторов мощностью до 20 кет применяют полупроводниковые выпрямители, а для более мощных генераторов — специальные машины постоянного тока (возбудители), помещаемые обычно на общем валу с ротором генератора или механически соединяемые с генератором посредством полумуфт.

Возбудитель представляет собой генератор постоянного тока, мощность которого, как правило, составляет 1-3% номинальной мощности питаемого им генератора. Номинальное напряжение возбудителей невелико и у синхронных генераторов средней мощности не превышает 150 в.

Постоянный ток для возбуждения синхронных генераторов может быть получен с помощью ртутных, полупроводниковых или механических выпрямителей. Для возбуждения синхронных генераторов мощностью до 20 кет чаще всего применяют селеновые или германиевые выпрямители.

Ток возбуждения в проходит от источника до индуктора по следующему пути: источник постоянного тока — неподвижные щетки на контактных кольцах, контактные кольца ротора — обмотки полюсов индуктора. Этот путь показан схематически на рис. 1, а. Синхронный генератор обладает свойством обратимости, т.е. может работать и в качестве электродвигателя, если обмотку его статора присоединить к сети трехфазного переменного тока.

Рекламные предложения:

Читать далее: Схема включения и принцип работы синхронного генератора

Категория: — Передвижные электростанции

→ Справочник → Статьи → Форум

Источник: http://stroy-technics.ru/article/naznachenie-i-ustroistvo-sinkhronnykh-generatorov

Устройство и принцип действия синхронного двигателя

Синхронный электродвигатель – это устройство, преобразующее электрическую энергию в механическую. Его также можно использовать в качестве генератора. Чаще всего он применяется в компрессорах, прокатных станках, поршневых насосах и другом подобном оборудовании. Рассмотрим принцип действия синхронного электродвигателя, его характеристики и свойства.

Устройство синхронного электродвигателя

Строение агрегата данного вида типично. Двигатель состоит из:

  • Неподвижной части (якорь или статор).
  • Подвижной части (ротор или индуктор).
  • Вентилятора.
  • Контактных колец.
  • Щеток.
  • Возбудителя.

Статор представляет собой сердечник, состоящий из обмоток, который заключен в корпус. Индуктор комплектуется электромагнитами постоянного тока (полюсами). Конструкция индуктора может быть двух видов – явнополюсная и неявнополюсная. В статоре и роторе расположены ферромагнитные сердечники, изготовленные из специальной электротехнической стали. Они необходимы для уменьшения магнитного сопротивления и улучшения прохождения магнитного потока.

Частота вращения ротора в синхронном двигателе равна частоте вращения магнитного поля. Независимо от подключаемой нагрузки частота ротора неизменна, так как число пар полюсов магнитного поля и ротора совпадают. Их взаимодействие обеспечивает постоянную угловую скорость, не зависящую от момента, приложенного к валу.

Принцип работы синхронного электродвигателя

Самые распространенные типы такого рода агрегатов – однофазный и трехфазный. Принцип работы синхронного электродвигателя в обоих случаях примерно одинаков. После подключения обмотки якоря к сети ротор остается неподвижным, в то время как постоянный ток поступает в обмотку возбуждения.

Направление электромагнитного момента меняется дважды за время одного изменения напряжения.

При значении среднего момента равном нулю, ротор под влиянием внешнего момента (механического воздействия) разгоняется до частоты, близкой по значению частоте вращения магнитного поля в зазоре, после чего двигатель переходит в синхронный режим.

В трехфазном устройстве проводники расположены под определенным углом относительно друг друга. В них возбуждается вращающееся с синхронной скоростью электромагнитное поле.

Разгон двигателя может осуществляться в двух режимах:

  • Асинхронный. Обмотки индуктора замыкаются с помощью реостата. Вращающееся магнитное поле, возникающее при включении напряжения, пересекает короткозамкнутую обмотку, установленную на роторе. В ней индуцируются токи, взаимодействующие с вращающимся полем статора. По достижении синхронной скорости крутящий момент начинает уменьшаться и сводится к нулю после замыкания магнитного поля.
  • С помощью вспомогательного двигателя. Для этого синхронный двигатель механически соединяется со вспомогательным (двигателем постоянного тока либо трехфазным индукционным двигателем). Постоянный ток подается только после того, как вращение двигателя достигает скорости, близкой к синхронной. Магнитное поле замыкается, и связь со вспомогательным двигателем прекращается.

Характеристики синхронного электродвигателя

Хотя асинхронные двигатели считаются более надежными и дешевыми, их синхронные «собратья» имеют некоторые преимущества и широко применяются в различных областях промышленности. К отличительным характеристикам синхронного электродвигателя можно отнести:

  • Работу при высоком значении коэффициента мощности.
  • Высокий КПД по сравнению с асинхронным устройством той же мощности.
  • Сохранение нагрузочной способности даже при снижении напряжения в сети.
  • Неизменность частоты вращения независимо от механической нагрузки на валу.
  • Экономичность.

Синхронным двигателям также присущи некоторые недостатки:

  • Достаточно сложная конструкция, делающая их производство дороже.
  • Необходимость источника постоянного тока (возбудителя или выпрямителя).
  • Сложность пуска.
  • Необходимость корректировать угловую частоту вращения путем изменения частоты питающего напряжения.

Однако в некоторых случаях использование синхронных двигателей предпочтительнее:

  • Для улучшения коэффициента мощности.
  • В длительных технологических процессах, где нет необходимости в частых запусках и остановках.

Таким образом, «плюсы» двигателей такого типа значительно превосходят «минусы», поэтому на данный момент они высоко востребованы.

Изучив синхронный двигатель, устройство и принцип его действия и учтя условия, в которых он будет эксплуатироваться, вы сможете быстро и с легкостью подобрать оптимально подходящий для ваших целей тип агрегата (защищенный, закрытый, открытый) и использовать его с максимальной эффективностью.

ЭТО ИНТЕРЕСНО:  Узо автомат что это такое

Источник: https://www.szemo.ru/press-tsentr/article/ustroystvo-i-printsip-deystviya-sinkhronnogo-dvigatelya/

Устройство и принцип работы дизельного генератора

Чтобы преобразовать механическую энергию (двигателя внутреннего сгорания, ветрового двигателя, турбины) в электрическую энергию (постоянного или переменного тока), необходим генератор. Основные части генератора – неподвижный якорь (статор) и приводимый во вращение первичным двигателем с высоким постоянством числа оборотов индуктор (ротор) с питаемой постоянным током обмоткой возбуждения.

Ротор электромашины переменного тока может вращаться с частотой магнитного поля или отставать от него (вращаться с меньшей скоростью). В первом случае машина относится к синхронным, во втором к асинхронным. Синхронная электрическая машина, работающая в генераторном режиме, называется синхронным генератором. Синхронный генератор обратим, т.е.

при подключении якорной обмотки к трехфазной электросети он работает как электродвигатель.

Принцип работы синхронного генератора

При вращении ротора синхронного генератора (СГ) линии его магнитного поля пересекают обмотку статора. Магнитное поле ротора создается независимым возбудителем, в качестве которого может служить аккумулятор или дополнительный генератор постоянного тока с напряжением обычно не выше 150 В, а также ртутные, полупроводниковые (селеновые или германиевые) или механические выпрямители.

Возможно и обратное решение (применяемое обычно в малогабаритных передвижных установках переменного тока) – вращение ротора в неподвижном магнитном поле, при этом вырабатываемый в обмотках ротора переменный ток необходимо снимать с ротора через коллектор.

Вырабатываемая СГ электродвижущая сила (ЭДС) пропорциональна магнитной индукции, длине паза статора, числу витков в обмотке статора, внутреннему диаметру статора и частоте вращения магнитного поля.

Изменение ЭДС синхронного генератора возможно путем регулирования тока в обмотке возбудителя реостатом или системой автоматического регулирования.

Частота вращения магнитного поля равна скорости вращения ротора, а частота вырабатываемого переменного напряжения пропорциональна частоте вращения магнитного поля и количеству пар полюсов статора. В качестве примера, при заданной частоте СГ 50 Гц при числе пар полюсов 1 ротор должен вращаться со скоростью 3000 об/мин, а при числе пар 2 – со скоростью 1500 об/мин и т.д.

Для поддержания постоянства частоты вырабатываемого СГ переменного напряжения скорость вращения первичного двигателя поддерживается постоянной посредством автоматического регулятора скорости.

Обычно от СГ требуется выработка напряжения порядка 15-40 кВ, снять такое напряжение с вращающегося коллектора сложно, и обмотки якоря, с которого снимается вырабатываемая электрическая энергия, выгодно сделать неподвижными. Мощность же возбуждения СГ обычно составляет 1-3% и не превышает 5% мощности СГ; подать эту мощность на вращающийся ротор не составляет проблемы.

При мощности СГ до нескольких киловатт магнитное поле ротора может обеспечиваться постоянными магнитами (самыми современными, неодимовыми), что позволяет обойтись без коллектора и токосъемника. При этом, ввиду невозможности регулирования магнитного потока ротора, выходное напряжение СГ неизменно и не поддается регулированию, либо же с регулированием возникают сложности.

Мощность современного синхронного генератора достигает нескольких Гвт и выше.

Виды синхронных генераторов

Генераторы разделяются по способу возбуждения. Самый простой способ, не требующий дополнительного источника питания для возбуждения статора – это использование самовозбуждения за счет остаточного намагничивания сердечника ротора даже при отсутствии в обмотках ротора тока возбуждения.

При вращении ротора слабый остаточный магнитный поток ротора вызывает образование в обмотках ротора небольшой ЭДС, которая отбирается понижающим трансформатором, выпрямляется и через коллектор подается в обмотку возбуждения, что увеличивает магнитный поток, ЭДС генератора и дальнейшее развитие процесса самовозбуждения, вплоть до выхода на нормальный режим работы.

Подобная схема с самовозбуждением успешно применяется в автономных установках наземного, водного и воздушного транспорта.

Если применяется тиристорное устройство регулирования тока возбуждения, появляется возможность автоматического регулирования выходного напряжения СГ (поддержания его постоянства или изменения по определенному закону в зависимости от величины и характера нагрузки).

Возможно также возбуждение ротора от дополнительного генератора (подвозбудителя), имеющего общий вал с основным генератором или соединенного с валом СГ посредством полумуфты.

Устройство синхронного генератора

Статор СГ по устройству схож с устройством статора асинхронного двигателя. Сердечник статора, в пазах которого размещается обмотка, собран из спрессованных в виде пакета пластин электротехнической стали толщиной 1-2 мм, разделенных изолирующей пленкой лака толщиной 0,08-0,1 мм.

Синхронный генератор может вырабатывать переменный ток однофазный или, чаще всего, трехфазный. К обмотке статора подключается нагрузка.

Конструктивно полюсы статора могут быть выступающими (как в тихоходных СГ со скоростью вращения не выше 1000 об/мин, вращаемых гидротурбинами), либо же не выражаться явно (как в скоростных машинах).

Синхронный генератор обратим – он может не только вырабатывать переменный ток (режим генератора), но и совершать механическую работу (режим двигателя).

Для охлаждения ротора в конструкции СГ предусмотрены крыльчатки на общем с ротором валу.

Прежде чем поступить в СГ для охлаждения обмоток, воздух пропускается через фильтр, если же система охлаждения замкнута, он дополнительно охлаждается в теплообменнике.

В качестве охлаждающего агента, помимо воздуха, применяется и водород ввиду своей легкости.

Концы обмоток СГ выводятся на контактную колодку, что позволяет соединить обмотки трехфазного СГ по схеме звезды или треугольника.

При необходимости получения синусоидального напряжения на выходе к форме явно выраженных полюсных наконечников предъявляются определенные требования, либо необходимо (при неявно выраженных полюсах) расположить витки роторной обмотки по особому закону.

Режимы работы синхронного генератора

Синхронный генератор может работать в режиме холостого хода, при отсутствии токов в обмотке якоря, и тогда вырабатываемое напряжение задается лишь током возбуждения.

При подключении к СГ потребителя через обмотку якоря начинают протекать токи, и создаваемое ими магнитное поле складывается с полем ротора.

Ток в якорной обмотке при чисто активной нагрузке (нагревательные элементы, лампочки накаливания) совпадает по фазе с ЭДС, при индуктивной (асинхронные электродвигатели, дроссели, трансформаторы) отстает, а при емкостной (батареи конденсаторов, корректоры коэффициента мощности, высоковольтные ЛЭП) опережает.

При активной нагрузке создаваемый в статоре дополнительный магнитный поток перпендикулярен потоку ротора, и ЭДС генератора, определяемая суммарным потоком, возрастает.

Реактивная нагрузка ведет к отклонению направлений потоков от перпендикулярности, вследствие несовпадения фаз тока якорной обмотки и ЭДС, и при емкостной нагрузке ЭДС генератора увеличивается еще выше, поскольку направление потоков начинает совпадать (вызывается продольно-намагничивающая реакция), а при индуктивной нагрузке к снижению ЭДС вследствие встречного направления потоков (вызывается продольно-размагничивающая реакция). Наиболее часто встречается смешанная активно-индуктивная нагрузка.

Чтобы устранить воздействие реакции якоря на ЭДС генератора, предусматривается регулирование возбуждения ротора с целью поддержания ЭДС на должном уровне с исключением ее зависимости от мощности и вида нагрузки.

Также, для устранения колебаний при резкой смене режима работы СГ, помимо основной обмотки возбудителя, наматывается еще и демпферная (успокаивающая) катушка, особо полезная при совместной работе нескольких СГ на общую сеть.

Поскольку нагрузка СГ не остается постоянной и время от времени меняется, существует необходимость постоянного регулирования тока возбуждения, что осуществляется автоматическими системами регулирования.

При нормальной работе СГ допустимы некоторые отклонения коэффициентов мощности нагрузки, напряжения и частоты в пределах нескольких процентов от номинальных значений.

При нарушениях в линии нагрузки (коротких замыканиях, непостоянстве отбираемой мощности, неравномерном распределении нагрузки между фазами), возникает асимметрия выходного напряжения СГ, форма напряжения искажается и отклоняется от синусоидальной, что может приводить к перегреву обмоток и элементов конструкции генератора. Также, к искажениям формы ЭДС генератора ведет нелинейность нагрузки (подключенные к сети выпрямители, инверторы).

При работе СГ важно следить за расходом охлаждающей воды, автоматика должна предупреждать персонал при снижении расхода путем включения сигнализации, и при резком падении расхода приступить к разгрузке генератора с последующим отключением в течение нескольких минут.

Работа нескольких синхронных генераторов на общую сеть

Параллельная работа нескольких СГ необходима для полного использования их мощности, позволяет создавать мощные источники питания, а также периодически выводить на профилактику или в ремонт один из генераторов.

При параллельной работе нескольких СГ требуется строгое постоянство вырабатываемой каждым из них частоты, с высоким поддержанием постоянства скорости их вращения.

При включении в сеть еще одного СГ требуется равенство его напряжения напряжению сети с постоянством частоты, фазы и чередования фаз. Лишь при совпадении этих условий при включении СГ в сеть не будет толчков тока и опасных для обмоток уравнительных токов.

Синхронизация осуществляется посредством специальных устройств – синхроскопов, наиболее простыми из которых является ламповые, позволяющие по характеру свечения ламп синхроскопа определить с достаточной для практики точностью момент совпадения напряжения подключаемого генератора и сети по частоте, фазе и порядку чередования фаз.

Источник: https://dsg-avrs.ru/ustrojstvo-princip-raboty-dizelnogo-generatora.html

Понравилась статья? Поделиться с друзьями:
220 вольт
Как подключить заднюю камеру видеорегистратора

Закрыть
