Выпускной коллектор двигателя — чего ожидать от этой детали?

что такое коллектор в машине

Слово «выпускной» нынче ассоциируется со школой и песенками Басты. Однако этим оно не ограничивается. Например, не стоит забывать о такой штуке как выпускной коллектор. Он собирает выхлопы со всей системы внутреннего сгорания в единую кучу и выводит через «чёрный ход». Изготовлена эта деталь из чугуна, что позволяет ей выдерживать накал рабочей среды в несколько тысяч градусов и солнечные бури.

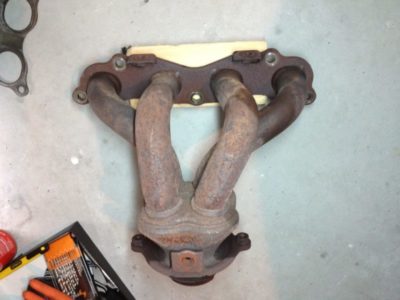

Выпускной коллектор — «термоядерная задница» автомобиля

Выпуск отработавших газов из ГБЦ совершает многострадальный выпускной коллектор двигателя. Температура этих газов при нормальной работе двигателя около 600 градусов, а сам коллектор нагреется до 300 C. Но если что-то не так с углом опережения зажигания или с топливной смесью — это число может возрасти до 1500C, а деталь будет накалена до 600 C и будет светиться как радиоактивная креветка.

При нормальном режиме работы, выпускной коллектор может работать 40 лет и дослужиться до ваших детей и внуков. Но если вы участник Формулы-1 или безудержный таксист, и ваше авто постоянно функционирует в режиме нон-стоп, то металл выгорит гораздо быстрее.

Как определить неисправный выпускной коллектор двигателя?

  • Вечеринка металлистов. Если вы стали замечать шум в моторном отсеке — пришло время в него заглянуть. Из-за постоянного перегрева детали сверх нормы, деталь деформируется. Между коллектором и головкой блока образуется зазор, которую не закроет штатная прокладка коллектора. В таком случае, остаётся только менять саму деталь.
  • Не плачь, коллектор. Как мы уже неоднократно говорили, выпускной коллектор изрядно нагревается в работе. Когда он охлаждается, на стенках появляется конденсат, а вслед за ним и ржавчина. При появлении коррозии, деталь трескается и теряет свою герметичность. Можно попытаться заварить последствия, но лучше всего купить коллектор выпускной в магазине.
  • Остынь, голубчик. Если вы собрались искупать двигатель, подождите пока выпускной коллектор полностью остынет. Прикоснитесь ладошкой к детали: если запахло беконом, то он пока не готов для водных процедур. Ежели не подождать, то существует вероятность появления трещин и деформации детали.

Главное правило, сохраняющее время, деньги и конечности — если не знаешь, как устроен узел в машине, лучше не лезь и сгоняй на СТО.

Предпочтительнее заплатить мастеру за диагностику или ремонт, чем восстанавливать авто после ваших похождений и получать больничное пособие.

авто эксперт KoreaAUTO
Елена Сенатрусова

Источник: https://toozakaz.com/articles/1617856/

Впускной коллектор — что это такое?

что такое коллектор в машине

Впускной коллектор является неотъемлемой частью навесного оборудования автомобильного двигателя внутреннего сгорания. В основном данное устройство предназначено для собирания всех выхлопных газов из нескольких цилиндров в одну единственную трубу.

По большей части материалом для изготовления выпускного коллектора является чугун. С одной стороны впускной коллектор прикреплен к самому двигателю внутреннего сгорания. С другой стороны он прикреплен к выхлопной трубе или, при установке, к катализатору. В связи со спецификой расположения впускного коллектора его работа проводится в достаточно экстремальных условиях.

Температура у выхлопных газов в редкостных случаях может превышать несколько тысяч градусов. Исходя из этого, после того как двигатель был остановлен охлаждение происходит достаточно быстро с определенным выбросом конденсата. Итог один, а точнее – одна проблема – скоропостижное ржавление коллектора.

Помимо того, что впускной коллектор функционирует как очиститель камеры сгорания от выхлопных газов, он помогает в наполнении и продуве камеры сгорания. Происходит это в результате резонирующих выхлопных волн.

В момент, когда открывается выпускной клапан, газ, который находится в камере сгорания, — под большим давлением. В то же время в самом впускном коллектора давление стабильное и нормальное.

После того как откроется выпускной клапан создается волна, которая выходит из-за разницы давлений.

Она отражается от самого близкого ей препятствия и возвращается на обратный путь к цилиндру и, после прохода среднего диапазона в оборотах, она подходит непосредственно к цилиндру ко времени последующего очередного такта выпуска. Именно это помогает последующим отработанным газам спокойно и равномерно покидать засоренный цилиндр.

1. Какие функции выполняет впускной коллектор?

Данное устройство является очень важным для успешного функционирования всей системы транспортного средство. Это объясняется тем, что именно в впускном коллекторе встречается воздух и топливо. Вследствие этого и возникает горючая смесь с необходимой консистенцией. Помимо этого, данное устройство контролирует процесс, в котором данная консистенция должна прямолинейно и равномерно делиться во все определенные цилиндры.

Это, в свою очередь, очень важная процедура, так как только таким методом можно достигнуть наибольшей производительности двигателя внутреннего сгорания транспортного средства. Именно поэтому не стоит пренебрегать процедурами ремонта и чистки впускного коллектора, так как это чревато очень негативными последствиями.

Помимо этого, на впускном коллекторе крепятся определенные элементы двигателя. Таковыми являются: карбюратор, инжекторная топливная аппаратура, дроссельные заслонки. В впускном коллекторе образуется определенный вакуум, который является источником силы приводов для многих систем: круиз-контроль, стеклоочистители, вакуумный усилитель тормозов. В случае неисправности или вывода из строя одной из вышеуказанных систем, как обычно бывает, потребуется полное снятие впускного коллектора.

2. Заслонки впускного коллектора и другие элементы конструкции

Чаще всего встречается, что впускной коллектор крепится с левой стороны на головке цилиндров. В современном мире в связи с развитием технологий делается данная деталь из алюминиевых сплавов или же других композиционных пластиковых материалов.

Датчик, который расположен на впускном коллекторе фиксирует давление и температуру, а непосредственно блок управления уже высчитывает всю массу воздуха расположенную в нем. Исходя из полученных данных и формируются определенные импульсы, с помощью которых и осуществляется прямое управление форсунками. Именно таким образом происходит смешивание воздуха и топлива заданного состава.

В средине самой детали устройства располагается вал переключения и вакуумный элемент. На этот же элемент через заслонки подается разряжение в патрубок впускного коллектора. Это разряжение вырабатывается тандемным насосом.

Каждый канал впуска разделяется на участок наполнения и вихревой участок. Вал переключения, в свою очередь, может перекрывать только участок наполнения. Именно в этот момент через вихревой канал происходит высасывание выхлопных газов.

Таким образом и скорость потока в этом канале существенно увеличивается.

3. Почему может понадобиться ремонт впускного коллектора?

По своей сути впускной коллектор имеет достаточно сложную конструкцию. Исходя из этих соображений значительно возрастает вероятность поломки или неисправности определенного отдельного элемента всего устройства. Зачастую выходят из строя заслонки (в основном на немецких марках автомобилей).

В данном случае автомобиль очень сильно слабнет и существенно теряет мощность. В тоже время значительно увеличивается расход топлива, а тяга и работа двигателя в целом ухудшаются. Выходят заслонки коллектора по нескольким причинам: низкокачественный материал изготовления этих заслонок, чересчур высокая температура, присутствие масляного конденсата.

Помимо этого может также выйти из строя и клапан управления этими заслонками впускного коллектора. Признаком того, что во впускной коллектор попала консистенция масла, является его увеличенный расход, который может превышать 1 литр на 1 тысячу км.

В деталях, которые изготовлены из пластика, очень часто можно встретить проблему, которая заключается в отсоединении трубки от завихрителя. Это, в свою очередь, порождает возникновение определенного характерного звука во время непосредственного движения: шум и треск в автомобиле. Данная поломка вполне решаема даже собственными руками.

Помимо этого, может возникать подсос воздуха в самом впускном коллекторе. Эта поломка может отражаться на мощности автомобиля. Но самое главное, что будет присутствовать серьезный шум, который напоминает подсасывание или выдувание.

В автомобильной природе существует специальный датчик, который используется для того, чтобы измерять абсолютное давление во впускном коллектора. Данный датчик, помимо вышеуказанной функции, отвечает за оптимизацию процессов сгорания и образования смеси воздуха и топлива. Если же данный датчик выйдет из строя, то, скорее всего, электронный блок управления начнет свою работу в аварийном режиме.

Иногда бывает так, что запуск двигателя вообще невозможен. Устройство современного датчика, располагающегося во впускном коллекторе, довольно надежное. И все же, неисправности в нем возможны.

4. Снимаем коллектор самостоятельно

Изначально любому автолюбителю для того, чтобы приступить к замене или ремонту данной детали нужно знать каким образом демонтируется впускной коллектор. В целом, данная процедура не является сложной и справиться с ней может один человек за десять минут. Сначала нужно найти топливный насос и убрать из него предохранитель, после чего нужно запустить мотор. Давление в системе значительно снизится, а в скором будущем двигатель заглохнет.

После проведенной процедуры можно отключить аккумулятор, а с самого мотора снять декоративный кожух. Вслед за этим необходимо убрать от воздушного фильтра патрубки и снять его. После, следует открутить дроссельный узел. Важно отметить, что не следует трогать крепежи заслонки, чтобы не повредить их. Все, коллектор перед глазами.

В некоторых случаях отслаиваются квадратные трубки. Тогда нужно будет просверлить два отверстия в самом коллекторе так, чтобы через эти отверстия можно было бы добраться до данной трубки.

После этого нужно вкрутить в эти отверстия саморезы и зафиксировать ее. Клапан управления и заслонки нельзя отдельно менять или ремонтировать. Именно поэтому следует купить и установить полностью новую деталь.

Если же причина поломки заключается в датчике, то тот элемент, который вышел из строя нуждается в замене.

Источник: https://auto.today/bok/2486-vpusknoy-kollektor.html

Что дает впускной коллектор?

что такое коллектор в машине

Впускной коллектор в современных авто – яркий пример, как достижения автоспорта переходят в повседневную жизнь. В системе подачи воздуха все продумано до мелочей: форма, длина, объем, сечение. И каждое техническое решение подчинено одной цели – добиться максимальной мощности, скорости, КПД. В этой статье мы познакомимся с тем, как работает, и что дает впускной коллектор.

Для чего он нужен впускной коллектор?

Мотор автомобиля, на каком бы топливе он ни работал, нуждается в воздухе. Что важно, воздух должен подаваться правильно, чтобы в дальнейшем топливно-воздушная смесь равномерно поступала во все цилиндры ДВС в любом режиме работы.

Говоря простыми словами, впускной коллектор представляет собой трубопровод, через который поставляется необходимое количество воздуха. Элемент решает сразу несколько задач:

  • Подает воздух для создания топливно-воздушной смеси;
  • Распределяет поток воздуха между цилиндрами;
  • Создает резонансный воздушный поток.
ЭТО ИНТЕРЕСНО:  Цветовая температура 4000к какой это цвет

Особенности устройства

Чтобы элемент работал эффективно, ему нужна продуманная геометрия. К примеру, конструкция исключает наличие прямых линий и углов – только плавные изгибы, которые помогают создавать мощный поток воздуха.

Разновидности

Устройства различаются по количеству каналов:

  • Одноплоскостные. Эффективно работают на высоких оборотах.
  • Двухплоскостные. Дают максимальную отдачу на низких и средних оборотах двигателя.

Детали различаются и по материалам. Если раньше они выполнялись только из стали, алюминия и чугуна, то сегодня на первое место по популярности вышил пластиковые изделия. Плюсы очевидны – экономичность, легкость, низкая теплопроводность.

Неисправности впускного коллектора

Теперь, когда мы выяснили, что дает впускной коллектор, поговорим о распространенных поломках. Чаще из строя выходят заслонки. Это происходит из-за высоких температур, масляного конденсата или низкого качества самих деталей. Главный признак – потеря мощности и ухудшение работы двигателя в целом, также повышается расход топлива. Другой уязвимый элемент узла – клапан управления заслонками.

Если рассматривать пластиковых изделия, то в низкокачественных образцах нередко происходит отслоение трубки от завихрителя. На эту неисправность указывает шум и треск, хорошо различимый во время езды.

Интернет-магазин «Техничка-Экспресс» предлагает впускной коллектор и комплектующие для легковых и грузовых авто. Здесь вы найдете все необходимое для тюнинга, ремонта и обслуживания вашего автомобиля.

Источник: https://tehnichka-express.ru/blog/chto-daet-vpusknoy-kollektor

Где находится впускной коллектор — Авто-ремонт

Воздух или топливно-воздушная смесь, в зависимости от типа двигателя (дизельный, инжекторный или карбюраторный) попадает в цилиндры через впускной коллектор. Основное предназначение впускного коллектора заключается в том, чтобы обеспечить равномерное распределение воздуха или рабочей смеси между цилиндрами. От этого напрямую зависит эффективность мотора. Помимо этого, на коллекторе могут крепиться другие узлы, например, карбюратор или дроссельная заслонка.

Принцип его работы довольно прост: воздух или его смесь с горючим, попадая внутрь через впускное отверстие, делится на несколько потоков, по числу цилиндров двигателя. Поршни, двигаясь вниз, создают в коллекторе разрежение, которое может достигать больших значений. Этот частичный вакуум используется также для нейтрализации картерных газов.

Они через систему вентиляции картера двигателя попадают во впускной коллектор, смешиваются с топливно-воздушной смесью или воздухом и сжигаются в цилиндрах.

До недавнего времени основным материалом для изготовления впускного коллектора были алюминий, железо и чугун. Это создавало определенные сложности. Дело в том, что сам коллектор во время работы мотора сильно нагревается и нагревает воздух, который в данный момент находится внутри него.

Воздух, в свою очередь, расширяется и поступает в цилиндры в меньшем объеме, вследствие чего повышается расход горючего и ухудшаются эксплуатационные характеристики двигателя.

В качестве альтернативы металлу, с конца 90-х годов, теперь уже прошлого века, на многих автомобилях применяются композитные материалы на основе пластика. Из-за низкой теплопроводности, такой впускной коллектор нагревается не так сильно, в результате цилиндры лучше наполняются воздухом, и повышается мощность мотора в пересчете на единицу топлива.

Турбулентность во впускном коллекторе

Данный пункт не относится к моторам с непосредственным впрыском. Горючее попадает во впускной коллектор в мелкораспыленном виде, после чего смешивается с воздухом.

Некоторая его часть может осесть на стенках впускного коллектора под воздействием электростатических сил.

Это явление крайне нежелательно, поскольку в результате в цилиндры попадет намного меньше топлива, и рассчитанная электронным блоком управления пропорция «воздух-топливо» будет нарушена в сторону увеличения объемной доли воздуха.

Бороться с конденсацией горючего помогает турбулентность. Под ее воздействием горючее лучше распыляется, и происходит более полное его сгорание. Как следствие возрастает мощность мотора, и снижается риск детонации.

Чтобы обеспечить появление турбулентности, внутреннюю поверхность впускного коллектора не полируют, а наоборот делают шершавой.

Здесь важно добиться оптимального значения турбулентности, поскольку с ее усилением начинают возникать перепады давления внутри впускного коллектора, и мощность двигателя падает.

Форма и объемная эффективность

Одним из важнейших параметров впускного коллектора, определяющим эффективность, является его форма. Основное правило, которого придерживаются все инженеры, гласит, что впускной коллектор не должен иметь никаких угловатых форм, так как это спровоцирует перепады давления и, как следствие, худшее наполнение цилиндров воздухом или рабочей смесью. Поэтому, все коллекторы имеют сглаженные переходы между сегментами и округлые формы.

В подавляющем большинстве нынешних коллекторов применяют раннеры. Представляют они из себя отдельные трубы, расходящиеся от центрального входа коллектора на все имеющиеся впускные каналы в головке блока цилиндров. Их задача состоит в том, чтобы использовать такое явление, как резонанс Гельмгольца.

Принцип работы конструкции выглядит следующим образом.

В момент, когда происходит всасывание, воздух проходит на весьма высокой скорости через открытый впускной клапан. Когда клапан закрывается, воздух, не успевший попасть в цилиндр, сохраняет большой импульс, а значит давит на клапан, в результате чего образуется зона высокого давления.

Затем происходит выравнивание давления, с более низким давлением в коллекторе. Из-за влияния сил инерции, выравнивание происходит с колебаниями: вначале воздух попадает в раннер под давлением более низким, чем в коллекторе, затем под более высоким.

Происходит сей процесс со скоростью звука, и до того, как впускной клапан откроется в очередной раз, колебания могут совершаться многократно.

Изменение давления вследствие резонансных колебаний воздуха тем больше, чем меньше диаметр раннера. Когда поршень движется вниз, давление на выходе раннера уменьшается. Затем этот низкий импульс давления доходит до входа коллектора, где превращается в импульс высокого давления, который проходит в обратном направлении через раннер и клапан, после чего клапан закрывается.

Для достижения максимального эффекта от резонанса, впускной клапан должен открываться в строго определенный момент, иначе результат будет обратный. Добиться этого довольно сложно. Газораспределительный механизм является динамическим узлом, и режим его работы находится в самой прямой зависимости от частоты вращения коленвала.

Импульсы синхронизируются статично, синхронизация зависит от длины раннеров. Частично проблема решается тем, что длина подбирается под определенный диапазон оборотов, на которых достигается наибольший крутящий момент. Другой вариант — применение систем изменения геометрии впускного коллектора и электронного управления ГРМ.

Системы изменения геометрии впускного коллектора

Поскольку, фиксированная длина впускного коллектора, обеспечивает качественное наполнение цилиндров только в ограниченных диапазонах частот вращений коленчатого вала, более предпочтительным считается впускной коллектор, имеющий систему изменения геометрии. Изменяться может либо его длина, либо диаметр, либо оба параметра.

Впускной коллектор переменной длины

Применяется на безнаддувных силовых агрегатах, как бензиновых, так и дизельных. Когда мотор работает на низких оборотах, длина коллектора должна быть большой для достижения высокого крутящего момента и приемистости, на высоких – маленькой, чтобы силовой агрегат мог развить максимальную мощность. Для изменения геометрии применяется клапан, входящий в систему управления двигателем. Он переключает коллектор с одной длины на другую.

Работает впускной коллектор переменной длины следующим образом. Когда закрывается впускной клапан, воздух, оставшийся в коллекторе, начинает совершать колебания, частота которых пропорциональна длине самого коллектора и оборотам двигателя. Когда возникает резонанс, появляется эффект нагнетания (резонансный наддув).

В результате, воздух подается в открывающиеся впускные клапаны под увеличенным давлением.

В моторах, оснащенных системами наддува, подобный впускной коллектор с изменяемой геометрией не применяется, поскольку нагнетание воздуха в цилиндры происходит принудительно.

В таких силовых агрегатах применяются максимально короткие коллекторы, благодаря чему уменьшаются габариты и стоимость производства двигателей.

Система изменения геометрии впускного коллектора, у разных производителей называется по-разному:

  1. BMW называют ее Differential Variable Air Intake (DIVA);
  2. у Ford это Dual-Stage Intake (DSI);
  3. в автомобилях Mazda система носит название Variable Inertia Charging System (VICS), в ряде случаев Variable Resonance Induction System (VRIS).

Впускной коллектор переменного сечения

Применяется на любых моторах, в том числе оснащенных наддувом. С уменьшением поперечного сечения возрастает скорость воздуха, проходящего через коллектор, следовательно, улучшается смесеобразование и более полно сгорает рабочая смесь.

Система изменения геометрии впускного коллектора имеет следующее устройство. Впускной канал каждого цилиндра делится на два – по одному на каждый впускной клапан, внутри одного из которых находится заслонка. Заслонка открывается и закрывается посредством вакуумного регулятора или электродвигателя.

Когда мотор работает под небольшой нагрузкой, заслонки закрыты, воздух подается по одному каналу и попадает в цилиндр только через один клапан. В цилиндре при этом возникают завихрения, благодаря которым улучшается смесеобразование и качество сгорания топлива.

Под нагрузкой заслонки открываются, и воздух подается через оба канала, мощность двигателя при этом возрастает.

Существует много вариаций подобных систем, например, у Opel система изменения геометрии впускного коллектора носит название Twin Port, у Ford есть два типа — Intake Runner Control (IMRC), Charge Motion Control Valve (CMCV), у Toyota и Volvo – Variable Induction System или Intake System (VIS).

Тюнинг коллектора

Тюнинг двигателя – это целый комплекс работ по доработке отдельных его узлов и деталей. Впускной коллектор также можно доработать, чтобы улучшить эксплуатационные характеристики мотора.

Тюнинг данной детали имеет два направления:

  • на преодоление негативного влияния его формы;
  • на доработку внутренней поверхности.

При чем здесь форма?

Поток воздуха или рабочей смеси в коллекторе неравномерен в силу его формы. Если коллектор несимметричный, то наибольшее количество воздуха или топливно-воздушной смеси будет попадать в первый цилиндр, а в каждый следующий все меньше. У симметричного также есть недостаток: там наибольшее количество воздуха попадает в средние цилиндры. В обоих случаях цилиндры работают неравномерно на смеси различного качества. Как следствие – падает мощность двигателя.

Тюнинг, в данном случае, подразумевает замену штатного впускного коллектора системой многодроссельного впуска. Ее устройство таково, что воздушные потоки, подающегося в цилиндры, не зависят друг от друга, поскольку каждый из цилиндров оснащается собственной дроссельной заслонкой.

«Внутренние» работы

При недостатке денежных средств, тюнинг можно провести и более дешево, почти даром. Внутри коллекторов практически всегда находится большое число неровностей и приливов, а поверхность шероховатая. Все вместе это вызывает ненужные завихрения, мешающие качественному наполнению цилиндров.

При размеренной езде это явление практически незаметно, но если хочется добиться от мотора большей эффективности, с этими недостатками нужно бороться.

Тюнинг штатного впускного коллектора заключается в шлифовке его внутренней поверхности, с целью удаления приливов и шероховатостей. Шлифовать нужно не до появления зеркала, а только до достижения однородного состояния всей поверхности.

ЭТО ИНТЕРЕСНО:  Скачки напряжения в электросети что делать

Если переусердствовать, то капли горючего будут конденсироваться на стенках и тюнинг даст совершенно противоположный результат.

Напоследок, чтобы тюнинг был максимально полным, нужно обратить внимание на место сопряжения коллектора с головкой блока цилиндров. Нередко в этом месте остается ступенька, мешающая нормальному ходу воздушного потока, которую необходимо устранить (с этого начинается тюнинг ГБЦ).

Источник: https://555-shop.ru/remont/gde-nahoditsya-vpusknoj-kollektor.html

Где находится впускной коллектор — Авто-мастерская онлайн

НУ что вот и добрались мы до этих узлов в автомобиле, уж сколько мы говорили о коллекторах просто не счесть. Сколько мне задавали про них вопросов — очень много. Поэтому сегодня настал тот момент, когда стоит открыть занавес и подробно рассказать про эти «сложные узлы». НА машинах их всего два, это впускной и выпускной тип, не смотря на похожее строение, выполняют они совершенно различные функции двигателя

Для начала начнем с определения.

Коллектор – это часть впускного или выпускного тракта систем автомобиля. Обычно «впускной» служит для подвода и смешения топливной смеси до цилиндров двигателя, а вот «выпускной» наоборот отводит уже сгоревшие газы в катализатор, и после в глушитель.

Если можно так выразиться — стоят они зачастую «бок о бок» друг от друга, хотя и не соприкасаются вовсе. Скажу больше зачастую материалы, из которых они сделаны, категорически отличаются.

Строение обоих вариантов

Если утрировать то коллектора это 4 трубы, которые соединяются в одну. То есть своего рода «штаны», только на четыре «штанины». Нужно отметить, что бывают и на «две – три» или даже «шесть» труб.

Такое устройство обусловлено количеством цилиндров в двигателе, как мы знаем на автомобиле «ОКА» было всего два цилиндра (две трубы), например на новых FORD есть варианты с тремя (трехтрубный), а на некоторых представительских авто – шесть цилиндров (шеститрубный).

Причем это будут как впускной, так и выпускной коллектора.

Вот только верхняя точка, где один выход у них будут отличаться:

Впускной – подключается к системе подачи воздуха или топлива, поэтому в «верхней точке» будет стоять либо карбюратор, либо дроссельная заслонка.

Выпускной – подключается к глушителю, отводит отработанные газы. Сейчас зачастую подключается к катализатору.

Теперь подробнее о каждом из типов.

Впускной коллектор

Основная задача — подвести топливную смесь, либо воздух к цилиндрам двигателя. На данный момент есть две основные системы подачи топлива и в зависимости от их конструкции в нем либо происходит смешение бензина и воздуха, либо нет. Подробно в этой статье читаем.

 Материал, из которого изготавливается зачастую высокотемпературный пластик, хотя раньше были только металлические варианты (сделанные из алюминия), пластик ставят в угоду экономии,  а также для снижения веса автомобиля.

Крепится широкой частью (где 2 – 3 – 4 – 6 труб), обычно к головке блока цилиндров, подсоединяется в специальные каналы, где происходит засос топливной смеси или воздуха. Работает в «паре» с впускными клапанами — то есть клапана открываются, и из коллектора засасывается топливная смесь (или воздух) – далее клапана закрываются – смесь остается в цилиндрах.

Как вы понимаете, здесь зачастую нет высоких температур, поэтому и пластик в конструкции коллектора. Хотя он должен держать около 100 градусов Цельсия, все же головка блока разогревается от работы поршней и воспламенения топлива внутри.

Если взять систему распределенного впрыска топлива, то в коллектор, в конце, почти перед клапанами встроены инжектора, которые подают бензин, смешение с воздухом происходит здесь же. После этого клапана открываются, и происходит засос ТВС (топливно-воздушной смеси).

В системе с непосредственным впрыском топлива, в коллекторе присутствует только воздух, который подается дроссельной заслонкой, клапана открываются — происходит засос воздуха в цилиндры — смешение не происходит в коллекторе, оно смешивается внутри цилиндров.

В верхней точке, где 4 трубы соединяются в одну, сейчас стоит дроссельная заслонка, которая руководит подачей воздуха, раньше на старых системах впрыска, стояли карбюратор или моно-впрыск.

Выпускной коллектор

Итак, второй претендент, он также выполняет немаловажную роль – отвод сгоревших газов. После того как впускные клапана были закрыты, топливо сжимается и поджигается свечой зажигания – происходит мини взрыв, поршни идут вниз – открываются выпускные клапана и отводят сгоревшие газы.

Вот только после клапанов они должный выйти в глушитель, а собирает их, из каждого цилиндра как раз выпускной коллектор (также по одной трубе на цилиндр).

Он также подсоединен своей широкой частью к головке блока, только (если утрировать) с другой стороны, далее по трубам газы собираются в одну большую, как правило, сначала стоит катализатор, который дожигает газы, затем после него уже идет глушитель (может стоять и отвод для турбины).

После этого газы уходят дальше после в окружающую среду. Стоит упомянуть – этот тракт гасит не только отработанные газы, но и звук выхлопа! Точнее не он сам, а глушитель которую он передает «отработку».

Как вы понимаете выпускной коллектор, работает с высокими температурами, ведь зачастую выхлоп может разогреваться до 950 градусов Цельсия. Поэтому обязательно нужно применять металлы, да не простые, а тугоплавкие способные выдерживать высокие показатели «тепла».

В этот отводящий коллектор, зачастую вкручивают датчик, это «лямба-зонт» или кислородный датчик, он «следит» за содержанием кислорода и других газов в выхлопе.

Благодаря этому датчику корректируется подача топливной смеси через наш «подающий» коллектор, то есть получается взаимосвязь.

Выпускной тракт, обычно в автомобилях очень прочный, служит почти весь срок эксплуатации автомобиля.

Могут ли сломаться?

Если честно то очень и очень редко, ведь по сути это трубы по которым идет либо ТВС, либо отработанные газы, тут ломаться то просто нечему.

Справедливости ради стоит отметить — что все же впуск можно сломать, если сделан из пластика, а вот выпуск, практически вечен – ходит ошибочное представление что он прогорает – но это не так.

Выпускной коллектор, сам не страдает, как правила выходят из строя элементы, которые за ним идут, например катализатор или части глушителя (даунпайп).

Заключение + ВИДЕО

Если разобраться, то обе эти системы достаточно примитивны, но каждая из них выполняет функции, без которых работа двигателя внутреннего сгорания просто не возможна. Не смотря на различия систем, все же они взаимосвязаны, так система «впрыска», получает информацию от «лямба-зонта», который установлен в «выпуске», если он сломается то ваш автомобиль будет потреблять больше топлива, иногда до двух раз.

Сейчас видео версия статьи, смотрим.

НА этом заканчиваю, читайте наш АВТОБЛОГ.

(12

Источник: https://autogearspb.ru/remont-avto/gde-nahoditsya-vpusknoj-kollektor.html

Впускной коллектор

В системе питания любого двигателя внутреннего сгорания впускной коллектор играет серьезную роль. Он передает воздух или топливовоздушную смесь к головке блока цилиндров, откуда она поступает в камеру сгорания. Чем больше мощность мотора и выше максимальные обороты, тем большее количество воздуха (смеси) проходит через впускной коллектор и тем сильней его влияние на параметры двигателя.

Как коллектор влияет на работу двигателя

Когда мотор работает на максимальных оборотах при полностью нажатой педали газа, то скорость воздуха в коллекторе приближается (а в спортивных автомобилях заметно превышает) скорость звука.

На таких скоростях любой поворот и самый незначительный бугорок оказываются серьезным препятствием, которое многократно увеличивает сопротивление коллектора воздушному потоку. В результате в цилиндры поступает меньше воздуха, поэтому мощность мотора падает.

В таком режиме карбюратор нередко выдает переобедненную смесь, скорость горения которой в десятки раз быстрей, чем нормальной. Поэтому топливовоздушная смесь взрывается, это приводит к повреждению клапанов, поршней и других элементов мотора.

Не менее важно и качественное соединение коллектора с карбюратором или воздушным фильтром. Если уплотнительные элементы изношены или плохо затянуты гайки крепления, то в месте контакта происходит подсос воздуха, в результате – переобеднение смеси и взрывы в камере сгорания.

Нагрузки на коллектор

Несмотря на то, что продукты сгорания уходят через выпускной коллектор, температура впускного коллектора в режиме работы даже на половинной мощности мотора превышает 100 градусов Цельсия. При работе двигателя возникают вибрации, которые негативно сказываются на состоянии впускного коллектора, поэтому для его изготовления используют прочные, вибро- и жаростойкие материалы:

  • чугун;
  • сталь;
  • алюминий;
  • пластик.

Различия в коллекторах дизельных, карбюраторных и инжекторных двигателей

Основное различие коллекторов в том, что в дизельном двигателе по нему проходит только воздух, в карбюраторном топливовоздушная смесь, а в инжекторном – коллектор участвует в образовании смеси.

Поэтому впускные коллекторы карбюраторных и дизельных двигателей это просто система труб с минимальным аэродинамическим сопротивлением. А в инжекторных они являются некоторым аналогом трубки Вентури, обычного распылителя, в котором поток воздуха увлекает за собой жидкость и распыляет ее.

Благодаря этому достигается лучшее распыление и перемешивание смеси, чем впрыск непосредственно в цилиндр.

Тюнинг впускного коллектора

Некоторые автовладельцы хотят превратить свою машину в гоночный болид, для этого увеличивают объем двигателя, устанавливают 2–3 карбюратора, перепрошивают инжектор, устанавливают спортивный распредвал и коленчатый вал.

В результате им удается поднять мощность двигателя на 30–80 процентов, и настолько же их мотор теряет в ресурсе. Для участия в гонках внутреннюю поверхность впускного коллектора максимально сглаживают и полируют, чтобы снизить аэродинамическое сопротивление.

Но эффект такой тюнинг выхлопной системы дает лишь на высоких оборотах и как минимум половинной мощности двигателя. На низких и средних оборотах полированный впускной коллектор работает крайне неэффективно.

Отсутствие мелких неровностей приводит к тому, что в потоке не образуются турбулентности и завихрения, это негативно сказывается на качестве топливовоздушной смеси. Поэтому топливо оседает на стенках коллектора и приводит к образованию наростов.

Если вы хотите оптимизировать впускной коллектор своего автомобиля, учитывайте следующее. Автопроизводители тщательно рассчитывают форму и размеры впускных и выпускных коллекторов, чтобы обеспечить максимальное соответствие конкретной модели двигателя.

Если вы используете нормальную заводскую деталь, у которой нет ступенек, то любой тюнинг впускного коллектора лишь ухудшит характеристики двигателя. Поэтому почистите коллектор от наростов, устраните ступеньки, отремонтируйте и настройте двигатель. Это даст гораздо больший результат, чем любые улучшения.

Если же вам необходимо поднять мощность автомобиля, установите новый мотор с увеличенным количеством лошадиных сил.

ЭТО ИНТЕРЕСНО:  Что такое конвектор электрический

Источник: https://vipwash.ru/vyhlopnaya-sistema/vpusknoy-kollektor

Что такое коллектор. Впускной и выпускной в устройстве автомобиля. Да все просто

НУ что вот и добрались мы до этих узлов в автомобиле, уж сколько мы говорили о коллекторах просто не счесть. Сколько мне задавали про них вопросов — очень много. Поэтому сегодня настал тот момент, когда стоит открыть занавес и подробно рассказать про эти «сложные узлы». НА машинах их всего два, это впускной и выпускной тип, не смотря на похожее строение, выполняют они совершенно различные функции двигателя

Для начала начнем с определения.

Коллектор – это часть впускного или выпускного тракта систем автомобиля. Обычно «впускной» служит для подвода и смешения топливной смеси до цилиндров двигателя, а вот «выпускной» наоборот отводит уже сгоревшие газы в катализатор, и после в глушитель.

Если можно так выразиться — стоят они зачастую «бок о бок» друг от друга, хотя и не соприкасаются вовсе. Скажу больше зачастую материалы, из которых они сделаны, категорически отличаются.

Устройство, принцип работы и тюнинг впускного коллектора

Воздух или топливно-воздушная смесь, в зависимости от типа двигателя (дизельный, инжекторный или карбюраторный) попадает в цилиндры через впускной коллектор. Основное предназначение впускного коллектора заключается в том, чтобы обеспечить равномерное распределение воздуха или рабочей смеси между цилиндрами. От этого напрямую зависит эффективность мотора. Помимо этого, на коллекторе могут крепиться другие узлы, например, карбюратор или дроссельная заслонка.

Принцип его работы довольно прост: воздух или его смесь с горючим, попадая внутрь через впускное отверстие, делится на несколько потоков, по числу цилиндров двигателя. Поршни, двигаясь вниз, создают в коллекторе разрежение, которое может достигать больших значений. Этот частичный вакуум используется также для нейтрализации картерных газов.

Они через систему вентиляции картера двигателя попадают во впускной коллектор, смешиваются с топливно-воздушной смесью или воздухом и сжигаются в цилиндрах.

До недавнего времени основным материалом для изготовления впускного коллектора были алюминий, железо и чугун. Это создавало определенные сложности. Дело в том, что сам коллектор во время работы мотора сильно нагревается и нагревает воздух, который в данный момент находится внутри него.

Воздух, в свою очередь, расширяется и поступает в цилиндры в меньшем объеме, вследствие чего повышается расход горючего и ухудшаются эксплуатационные характеристики двигателя.

В качестве альтернативы металлу, с конца 90-х годов, теперь уже прошлого века, на многих автомобилях применяются композитные материалы на основе пластика. Из-за низкой теплопроводности, такой впускной коллектор нагревается не так сильно, в результате цилиндры лучше наполняются воздухом, и повышается мощность мотора в пересчете на единицу топлива.

Почему конгениально? Говорим о технике грамотно

31 января 2017 года

Раньше образцом правильного литературного и технического языка были любые источники информации — от словарей до дикторов Центрального телевидения. Каждая ошибка считалась серьезным проколом: в конце книг появлялись вклейки с перечнем замеченных опечаток, а косноязычных дикторов ждали серьезные разборки. Но это было очень давно.

Ниже мы приводим некорректные технические выражения, которые, к сожалению, часто используют не только автомобилисты, но и современные СМИ. Надеемся, что наш словарик пригодится многим. Кстати, слово «конгениально», ставшее популярным благодаря Остапу Ибрагимовичу Бендеру, означает вовсе не «сверхгениально», а «близко по духу». Согласитесь, это не одно и то же.

Катализатор и нейтрализатор

Узел, который устанавливают в систему выпуска, чтобы автомобиль укладывался в экологические нормы, называется каталитическим нейтрализатором. Можно короче: нейтрализатор. В любом случае это — устройство. Внутри такого устройства на поверхности сот нанесено вещество, изменяющее скорость химических реакций — катализатор. Поэтому выражение типа «неисправен катализатор» — это примерно то же самое, что «неисправность связующего лакокрасочного покрытия».

Автоматическая трансмиссия

Трансмиссия — это совокупность деталей и узлов, соединяющих двигатель с ведущими колесами автомобиля. В нее могут входить карданный вал, коробка передач, дифференциал, приводы колес. Однако термин «автоматическая» при этом может относиться только к коробке передач, ведь автоматических карданных валов не существует. С таким же успехом можно назвать автоматическим весь автомобиль, если на нем установлена такая коробка передач.

Мощность силового агрегата

Силовой агрегат — это вовсе не двигатель. Это еще и сцепление, и коробка передач. Всё вышеперечисленное только тратит энергию из-за своего неидеального КПД, именно поэтому мощность на выходе силового агрегата всегда будет ниже мощности мотора. Поэтому термин «мощность» и применяют по отношению к двигателю, но никак не к силовому агрегату.

Впускной коллектор

Коллектор (англ. collector — собиратель) — это устройство, которое что-то собирает, объединяет. Именно поэтому название «выпускной коллектор» вполне правомерно: фактически он объединяет потоки отработавших газов от разных цилиндров двигателя. А вот понятие «впускной коллектор» — безграмотное: эта деталь ничего не объединяет, а, напротив, разъединяет. Правильно говорить так: впускной трубопровод.

Лазер освещает дорогу

Раз существуют лазерные фары, то, казалось бы, должен быть и лазер, который мечется по дорожному полотну, освещая нужные участки. Лазер действительно мечется, но исключительно по люминофору внутри фары, который преобразует монохроматические лазерные лучи в белое свечение. На выходе фары формируется мощный световой пучок — он-то и освещает дорогу перед автомобилем.

Антирадары и радар-детекторы

Оба термина — правильные, но не синонимы. Они обозначают совершенно разные изделия. Применительно к автомиру антирадар — это устройство, призванное активно влиять на полицейские радары, нарушая их работу. Такие устройства повсеместно запрещены. Напротив, радар-детектор — это пассивное устройство вроде радиоприемника, которое теоретически не может искажать работу радаров, а просто предупреждает водителя.

Шины и радиусы

Не бывает в природе шин пятнадцатого или семнадцатого радиуса, равно как и любого другого. Никто и никогда не различал шины по радиусу! Символ R на их боковине означает, что эта шина — радиальная. А надпись R15 сообщает, что перед нами радиальная шина с посадочным диаметром 15 дюймов. Конечно, зная диаметр, можно прикинуть и величину радиуса, но зачем?

Ошибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter

Источник: https://www.zr.ru/content/articles/905198-kongenialno/

Устройство выпускного коллектора автомобиля

Выпускной коллектор – это важная часть системы выпуска отработанных газов, предназначенная для удаления продуктов сгорания из камеры двигателя. При этом резонирующие волны выхлопа способствуют улучшению продува и наполнения самой камеры сгорания.

Чаще всего, выхлопной коллектор изготавливают из чугуна. Одной стороной механизм крепится к катализатору или к выхлопной трубе (если в системе выпуска отработанных газов не подразумевается наличие катализатора), а другой – непосредственно к самому двигателю внутреннего сгорания.

Такое специфическое расположение способствует тому, что коллектору приходится работать в достаточно сложных условиях, ведь температура, проходящих через него газов иногда превышает тысячу градусов. От таких перегревов может выйти из строя прокладка выпускного коллектора. В момент глушения двигателя происходит резкое охлаждение коллекторных полостей и неминуемое выпадение конденсата. Именно поэтому коллектор выхлопной трубы очень подвержен коррозии.

Принцип работы выпускного коллектора

Движение газов по выпускным каналам представляет собой, волновой процесс, который экспериментально стараются согласовать с волновыми процессами, возникающими при движении смеси горючего во всасывающем тракте. Открытие выпускного клапана приводит к тому, что из камеры сгорания газ под давлением устремляется в выпускной коллектор.

При этом разница давлений в этих двух полостях приводит к формированию волны, которая отражается от ближайших препятствий (например, катализатора), направляется назад к цилиндру и достигает его в момент очередного такта выпуска.

Такой резкий вывод продуктов сгорания приводит к образованию в цилиндре разряжения, способствующего улучшению очистки самого цилиндра, и более быстрому его наполнению свежей горючей смесью. Распространяется волна со скоростью выхода из цилиндра, поэтому формирующийся резонанс образуется в трубе в довольно широком диапазоне оборотов.

Следовательно, увеличение оборотов двигателя приводит к ускорению выхода газов из цилиндра и ускорению движения волны, которая как раз успевает возвратиться к началу очередного, более короткого цикла.

Увеличение мощности автомобиля с помощью выпускного коллектора (паука)

На долю выхлопного коллектора приходится львиная доля потерь мощности двигателя в системе выпуска.

Чтобы предотвратить эти потери в спортивных и тюнингованых автомобилях стараются создать достаточно благоприятные и одинаковые условия работы для каждого из цилиндров.

При этом коллекторные выпускные трубы делают персонально для каждого цилиндра и одинаковой длины. Такой выпускной коллектор «паук» отличается от штатной модели формой, выпускными окнами и порядком соединения имеющихся приёмных труб.

Выпускной «паук» может быть коротким и длинным. Формула короткого «паука» для обычного четырёхцилиндрового двигателя выглядит, как 4-1, т.е. 4 выходные трубки соединяются в одной. Этот спортивный выпускной коллектор «паук» может повысить мощность двигателя только в узком диапазоне оборотов – более 6000 об/мин. Его в основном используют в спортивных авто и автомобилях, оснащённых высокофорсированным двигателем.

Выпускной коллектор 4-2-1 (четыре канала объединяются вначале попарно, а затем вдали от двигателя сливаются воедино в одну трубу) относится к длинным «паукам» и прекрасно подходит для любительского тюнинга. Герметичность крепления выводной трубы к пауку определяет прокладка выхлопного коллектора. Он обеспечивает прирост крутящего момента и мощности в достаточно широком диапазоне.

Однако прирост такой мощности относительно невелик, и для отечественных автомобилей ВАЗ редко когда превышает 5-7%. В прямоточной системе могут быть использованы промежуточные прямые трубы, имеющие увеличенный диаметр. Оснащают также выпускной «паук» 4-2-1 резонаторами пониженного сопротивления. Иногда вместо жестких соединений могут быть поставлены шаровые соединения или «гофры» (сильфоны).

Первые не способствуют созданию паразитных резонансных частот, но характеризуются недолговечностью. Может быть использован при тюнинге и выпускной коллектор 4-2-2.

Источник: http://gsavto.ru/ustroystvo-kollektora

Впускной коллектор: основные неисправности и проблемы, диагностика и ремонт своими руками

В системе питания любого двигателя внутреннего сгорания впускной коллектор играет серьезную роль. Он передает воздух или топливовоздушную смесь к головке блока цилиндров, откуда она поступает в камеру сгорания.

Чем больше мощность мотора и выше максимальные обороты, тем большее количество воздуха (смеси) проходит через впускной коллектор и тем сильней его влияние на параметры двигателя.

Как впускной коллектор влияет на работу двигателя

Когда мотор работает на максимальных оборотах при полностью нажатой педали газа, то скорость воздуха в коллекторе приближается (а в спортивных автомобилях заметно превышает) скорость звука.

На таких скоростях любой поворот и самый незначительный бугорок оказываются серьезным препятствием, которое многократно увеличивает сопротивление коллектора воздушному потоку. В результате в цилиндры поступает меньше воздуха, поэтому мощность мотора падает.

В таком режиме карбюратор нередко выдает переобедненную смесь, скорость горения которой в десятки раз быстрей, чем нормальной. Поэтому топливовоздушная смесь взрывается, это приводит к повреждению клапанов, поршней и других элементов мотора.

Не менее важно и качественное соединение коллектора с карбюратором или воздушным фильтром. Если уплотнительные элементы изношены или плохо затянуты гайки крепления, то в месте контакта происходит подсос воздуха, в результате – переобеднение смеси и взрывы в камере сгорания.

Понравилась статья? Поделиться с друзьями:
220 вольт
Какой автомат ставить на духовой шкаф

Закрыть
