Что такое световой поток

Световой поток: что это такое?

что такое световой поток

Что такое световой поток светодиодных ламп? В чем измеряется, от чего зависит и на что влияет. Читайте подробнее в нашей новой статье.

В последних наших статьях мы уже рассматривали важные технические особенности, от которых зависит энергоэффективность устанавливаемого освещения. Но эти характеристики больше описывают потребление электричества электроприбором, а для параметров силы света применяется такой термин, как «световой поток».

Что такое световой поток? Физический смысл силы светопотока кроется в качественном выражении производимого света. С его помощью можно вычислить параметр излучения силы света на единицу площади.

Этот параметр используют при проектировании систем освещения, которая нормируется согласно стандарту в зависимости от сферы применения. Интерпретируя простыми словами, световой поток означает, что каждый тип светотехники выдает свет различного качества и свойств.

В чем измеряют световой поток? Данный параметр измеряют в люменах, который ответственные производители наносят непосредственно на упаковку товара. Непосвященному в физике человеку вряд ли эти термины и цифры скажут, что они обозначают и от чего зависит световой поток на самом деле.

Зная значение светопотока, можно произвести расчет освещенности любого помещения в зависимости от физиологических особенностей человека воспринимать палитру цветов. Параметр светопотока, например, для промышленных цехов и ученических классов будет отличаться.

Все параметры регламентируются соответствующим отечественным стандартом.

Знаете ли вы? Кроме величины потока света, немаловажной величиной для качества света является освещенность местности, которая показывает количество светопотока, приходящееся на единицу площади помещения.

Освещенность измеряется в люксах: 1 люкс=1люмен/1 м²

Из учебников физики известно, что энергия света переносится электромагнитными волнами. Поэтому значение светового потока осветительного прибора зависит в первую очередь от скорости производимого света.

Мерцание света воспринимается человеческим глазом по-разному в зависимости от длины излучения с учетом чувствительности человеческих глаз.

Из этого можно сделать вывод, что световой поток влияет в первую очередь на зрение человека, поэтому параметры света также нормируются санитарными нормами.

Что такое световой поток светодиодных ламп?

Светопоток светодиодов определяет качество излучаемого и видимого для зрения света, который выдает светильник. Он зависит от таких физических характеристик

  • светоотдачи;
  • мощности прибора;
  • химического состава;
  • особенностей линзы.

Отвечая на вопрос, что такое световой поток в люменах и какая взаимосвязь с мощностью светильника, можно наблюдать такую картину:

Мощность светильника, Ватт Значение светового потока, Лм
От 2 до 3 250
От 4до 6 400
От 9 до 10 700
От 10 до 11 900
От 12 до 14 1200
От 18 до 20 1800
От 25 до 30 2500

Из представленных в табличных данных делаем вывод о том, что световой поток напрямую зависит от мощности осветительной техники. Соответственно, чем выше параметр мощности лампы, тем выше ее светопоток, но при этом также, увеличивается и потребление электричества.

Как рассчитать световой поток, зная величину освещенности?

Если вы захотите выполнить расчет данного параметра на практике и подтвердить или опровергнуть информацию производителя о технических параметрах лампы, для этого необходимо иметь под рукой люксометр – электроизмерительный прибор, использующийся для выполнения замеров освещенности. С помощью люксометра замеряем величину освещенности в помещении, где будет осуществляться установка светодиодных светильников, в каждой контрольной точке. Далее, используя формулу для расчета мощности светопотока, определяем искомый параметр мощности излучения источника света:

X=YZ,

Где, X — значение светопотока, Лм;

        Y – величина освещенности, Лк;

        Z – площадь исследуемого помещения, где планируется монтаж светодиодных ламп, м².

Например, если площадь освещаемой территории составляет 20 м², освещенность составляет 60 Лм, параметр светопотока будет составлять 1200 Лм, что соизмеримо со светодиодной лампой мощностью 12-14 Вт.

Пересчет  параметров светопотока наиболее популярных осветительных ламп на светодиодное освещение.

Тип лампы Мощность, Вт Светопоток, Лм Мощность светодиода при том же значении светопотока
Лампа накаливания 25 250 2
40 400 4
60 700 9
75 900 10
100 1200 12
150 1800 18
200 2500 25
Люминесцентная лампа 6 250 2
10 400 4
13 700 9
15 900 10
25 1200 12
35 1800 18
45 2500 25
Галогенные 5 50 2
10 150 3
25 240 4
35 400 5
45 480 6
55 700 7
Натриевые лампы, ДНАТ 70 4500 50
100 7200 70
150 10800 100
250 18700 180
400 34000 350
Ртутные лампы, ДРЛ 120 6000 60
240 13000 120
400 23000 240
700 38000 460
1000 57000 600

Экономический эффект от использования светодиодных ламп в отличие, например,  от обычных ламп накаливания очевиден. Для того чтобы выдать световой поток 900 Лм, нужна обычная лампа накаливания мощностью 75 Ватт или светодиодная лампа с мощностью 10 Вт, то есть, при установке светодиода вместо лампы накаливания с одинаковым качеством света даст нам экономию электроэнергии в 7,5 раз.

Что касается ламп ДРЛ и ДНаТ, то они имеют достаточно мощный светопоток, но за счет длительного срока эксплуатации, старения и безопасности, светодиодные светильники являются лучшим решением для освещения.

Цена светодиодов зависит от мощности прибора и производителя. При покупке светодиодов, нужно обращать внимание на технических параметрах светильника, чтобы не попасть впросак.

Если вы установите лампы с недостаточным световым потоком, это может вызвать проблемы со зрением. Поэтому, выбирать нужно проверенных производителей, которые не спекулируют на технических параметрах и предлагают качественную продукцию.

Всем известно, что китайские лампы зачастую не соответствуют заявленным параметрам, которые в среднем завышены на 30-40 %.

Источник: https://itw-systems.com/ru/blog/svetovoj-potok-chto-eto-takoe/

Как измеряются световые характеристики фонарей Petzl? | Статьи

что такое световой поток

16 апреля 2019

Обращаем ваше внимание на то, что способ измерения характеристик фонарей, выпущенных в 2019 году, изменился. Читать новую статью:

Характеристики фонарей в соответствии с протоколом ANSI/PLATO FL1

Яркость

На самом деле «яркость» — это не совсем правильное название. Характеристика, которую обычно подразумевают под яркостью фонаря, называется световой поток. Именно значение светового потока указывается на упаковке всех фонарей Petzl.

Световой поток — это общее количество света, излучаемого в каждом направлении от источника света. Данный показатель выражается в люменах (лм) и измеряется в лаборатории с помощью специального сферического фотометра. При измерениях поток излучения от источника света оценивается в соответствии со спектральной чувствительностью человеческого глаза.

Яркость – это одна из производных светового потока. Но для простоты при описании фонарей показатель, измеряемый в люменах, часто называют яркостью. Это не очень научно, но более понятно для большинства пользователей.

Чем выше значение светового потока, тем больше света излучает источник, соответственно тем лучше видимость. Световой поток в лаборатории Petzl измеряется при использовании фонарей с новыми элементами питания.

Время работы

Время работы является ключевым фактором при выборе фонаря, поскольку оно определяет эффективную продолжительность использования. Измерение времени работы фонаря зависит от технологии освещения, которая в нем использована.

Для фонарей с технологией STANDARD LIGHTING (яркость падает постепенно):

Измерение производится от момента включения фонаря до момента, пока яркость не упадет на столько, что пользователю не комфортно будет передвигаться при таком освещении. Для этого, казалось бы, очень абстрактного показателя, фирма Petzl выбрала крайне четкое определение. Освещенность 0,25 люкс на дистанции 2 метра. Это соответствует свету от полной луны в ночное время.

Для режимов освещения CONSTANT LIGHTING (постоянный световой поток)

и REACTIVE LIGHTING («умное» освещение):

Измерение проводится от момента включения до момента перехода в резервный режим.

Дальность

Дальность освещения напрямую зависит от светового потока, но также большое значение имеет степень рассеивания.

Например, фонарь со световым потоком 100 люмен и широким рассеянным светом будет иметь дальность освещения 40 метров. Другой фонарь, яркостью 100 люмен со фокусированным светом, будет светить на 100 метров.

Измерения дальности также проводятся в сравнении со светом полной луны, то есть освещенностью в 0,25 люкс. Измерения проводятся с использованием новых батареек.

Люкс – это отношение светового потока к площади, люмен/м2

Все фонари Petzl тестируются при температуре 22° C (погрешность измерения температуры +/- 3° C).

Реальные показатели светового потока, дальности и особенно времени работы могут сильно меняться в зависимости от условий использования фонарей (температуры, качества и характеристик элементов питания и т.п.).

Источник: https://petzl.ru/article/petzl-lighting-performance

Что такое Люмены? Доступное описание для понимания этого термина

что такое световой поток

Люмены (lumens) определяют количество световой энергии выходящей из проектора . Это значение говорит Вам все про потенциал проектора, но фактически ничего не говорит о яркости изображения, которую Вы получите на экране. Яркость зависит от многих параметров

Для оценки яркости изображения на экране используют величину Люкс (Lux) — в этих единицах измеряется уровень освещенности поверхности. Величина в 1 Люкс получается если осветить поверхность площадью в 1 м.кв. световым потоком в 1 Люмен. Практически мы берем световой поток проектора и делим на площадь экрана и получаем величину освещенности (яркости) которую получим на поверхности экрана и будем видеть своими глазами.

Освещенность экрана (Люкс)= Световой поток(Люмен) / Площадь экрана (м.кв.)

Вывод: освещенность (яркость) экрана зависит только от светового потока и площади экрана, и не зависит от расстояния с которого мы проецируем. Воздух считаем как полностью прозрачную среду.

Для того чтобы понять какой световой поток нам необходим для комфортного восприятия картинки на экране воспользуемся следующей формулой и помним что минимальная освещенность экрана равняется 650 Люкс.

Световой поток (Люмен)=Освещенность (Люкс) х Площадь экрана (метры квадратные)

Пример расчета:
Для того , чтобы получить качественное изображение в помещении с включенным электрическим светом на экране размером 150х112 см рекомендуемое нами значение освещенности составляет 650 люкс. Следовательно Вам понадобится проектор со световым потоком не менее 650х(1,50х1,12)=1090 люмен. Именно в ANSI люменах измеряется световой поток современных мультимедийных проекторов. Сокращение ANSI расшифровывается как American National Standards Institute( Американский Национальный Институт Стандартов). Стандартная процедура измерения светового потока проектора заключается в следующем.

Измерение проводится на полностью белой картинке (Full white), освещенность экрана измеряется с помощью люксометра в люксах (Lux) в 9 контрольных точках экрана.Значение светового потока рассчитывается как среднее значение этих 9 измерений.

Такое измерение позволяет оценить равномерности распределения светового потока по поверхности экрана. Снижение яркости изображения по его краям называют «Hot Spot» или световым пятном. Равномерность распределения светового потока рассчитывается как соотношение наименьшего и наибольшего из полученных измерений освещенности. В хороших проекторах это значение не падает ниже 70%.

Что такое «Peak White» и «Full White» Люмены?

Эти показатели используются для характеристики работы проекторов , работающих по принципу электронно-лучевой трубки (CRT). Такие проекторы отличаются бесшумной работой и качественным воспроизведением цвета .

Встречаются в дорогих комплектах домашних кинотеатров. Для CRT проекторов характерно перераспределение энергии между светлыми и темными точками изображения. Чем меньше площадь светлой части изображения , тем выше показания люксометра в светлых точках.

Эти показания называют пиковыми или «Pеак White».

10% Peak White

Способ измерения подразумевает наличие тестового сигнала с маленьким белым квадратом в центре черного поля .Проценты показывают соотношение белого поля ко всей поверхности.

20% Peak White

Чем меньше освещенная поверхность , тем выше этот показатель. Значение 10% Peak White будет выше чем 20% Peak White

Full White

В случае когда тестовый сигнал представляет собой 100% белое поле , показатель 100% Peak White именуется Full White или Center (Full) White.

Показатель Peak White на первый взгляд выглядит довольно архаично. Тем не менее его использование для оценки работы проекторов CRT при показе видео представляется нам вполне оправданным. дело в том , что в составе большинства кадров фильмов видео содержится от 10% до 30% Peak White.

Таким образом , в то время как световой поток CRT проекторов измеряется в «Peak White», проекторы LCD и DLP(Light Valve) выдают один и тот же световой поток вне зависимости от площади белого на экране.

Если изобразить кривую зависимости между световым потоком на выходе и содержанием картинки ( процент белого) для типичных CRT, LCD и DLP проекторов , можно увидеть разницу в их работе.

Даже маломощные модели LCD проекторов выглядят ярче в сравнении с мощными CRT проекторами при проекции картинки с высоким процентом белого. При воспроизведении картинки с низким процентом белого тот же самый LCD проектор может дать изображение тусклее , чем CRT проектор.

Золотое правило: Будьте внимательны при формальном сравнении числовых значений световых потоков проекторов с разной технологией CRT, LCD и DLP.

Резюме

Результаты измерений освещенности на поверхности экрана зависят от обстановки, в которой они производятся, и поэтому могут сильно варьироваться для одних и тех же моделей проекторов в зависимости от обстановки. Не секрет к тому же, что отдельные производители проекторов не придают должного значения точности данных и завышают показатели светового потока для своих моделей. Сейчас все производители указывают световой поток только в ANSI Люменах.

Золотое правило:

Сравнивайте разные проекторы в равных условиях (размер изображения, освещенность в помещении), с использованием общего для всех видео или компьютерного сигнала. Это наиболее верный способ для принятия окончательного решения о выборе и использовании того или иного проектора.

Если Вы разобрались со световым потоком проектора и знаете необходимый размер проекционного изображения, то Вам больше не о чем беспокоиться при выборе проектора для получения яркой картинки.

Синхронный перевод  Конференц-система   Аренда проектора   Аренда радиомикрофона   Аренда кликера   Аренда видеокамеры

Источник: https://leaterplus.com.ua/info/articles/chto-takoe-lyumeny/

Гост р 55702-2013 источники света электрические. методы измерений электрических и световых параметров, гост р от 08 ноября 2013 года №55702-2013

ГОСТ Р 55702-2013

ОКС 29.140

ОКП 34 6000

Дата введения 2014-07-01

1 РАЗРАБОТАН Государственным унитарным предприятием Республики Мордовия «Научно-исследовательский институт источников света имени А.Н.Лодыгина» (ГУП Республики Мордовия «НИИИС имени А.Н.Лодыгина»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 332 «Светотехнические изделия»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 08 ноября 2013 г. N 1356-ст

4 ВВЕДЕН ВПЕРВЫЕ

5 ПЕРЕИЗДАНИЕ. Сентябрь 2016 г.

Правила применения настоящего стандарта установлены в статье 26 Федерального закона «О стандартизации в Российской Федерации».

Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты».

В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения

Настоящий стандарт распространяется на электрические источники света (далее — ИС): лампы накаливания, разрядные и светодиодные, светодиодные модули и светодиоды (далее — СД) и устанавливает методы измерений:

— электрических параметров;

— светового потока;

— силы света;

— пространственного распределения силы света;

— цветовой и коррелированной цветовой температуры;

— яркости.

Стандарт не распространяется на светоизмерительные лампы и лампы-фары.

Эксплуатационные требования установлены в стандартах на ИС конкретных типов.

ЭТО ИНТЕРЕСНО:  Что такое tn c

Настоящий стандарт может быть применен для измерений параметров других типов ИС, предназначенных для целей освещения.

2 Нормативные ссылки

Источник: http://docs.cntd.ru/document/1200105699

Световой поток: в чем измеряются светодиодные лампы, таблица, что такое люмены, интенсивность, яркость, светоотдача светильника

Все большую популярность среди осветительных приборов приобретают светодиодные источники света. Несмотря на довольно высокую стоимость изготовления, переход на такой тип освещения всего лишь вопрос времени.

LED (международное обозначение) лампы обладают преимуществами перед лампами накаливания и люминесцентными светильниками. Их параметры, такие, как спектр цвета, цветовая температура, яркость, поддаются регулировке.

Потенциал светодиодных светильников позволяет использовать их во всех сферах освещения: от дома применения в осветительных системах авто. Рассмотрим же какой световой поток у светодиодных ламп.

Принцип работы и основные характеристики

Производство LED светильников можно разделить на три этапа:

  • выращивание кристалла при помощи метода металлоорганической эпитаксии;
  • создание чипа методом планарной обработки пленок;
  • сортировка чипов с помощью бинирования;
  • сборка всех частей светодиода.

Принцип функционирования LED лампы

Принцип работы светодиода можно описать как взаимодействие двух противоположно заряженных полупроводников, создающих p-n-переход (контакт электронов). В процессе взаимообмена электронами на его границе создается световое излучение.

Основные характеристики, позволяющие оценить качество светодиодного светильника:

  • мощность (количественное измерение потребляемой электроэнергии);
  • цветовая температура (цвет света, испускаемого элементом);
  • световой поток (количество производимого света).

Поток света в светодиодном светильнике узконаправленный.

Мощность светового потока

Световой поток характеризуется большой колючестью видимого света, который образуется при работе LED источника света. Складывается он из следующих показателей:

  • светоотдача;
  • мощность;
  • используемые химические составы;
  • качество линзы.

Основные формулы для вычисления светового потока

Яркость лампы диодного типа уменьшается в течение срока эксплуатации. Также он может теряться по мере прохождения через линзу или накладку, защищающую источник света. При этом потери остаются в пределах 5%.

Световой поток светодиодной лампы тем выше, чем больше мощность светодиода и выше напряжение в электрической сети питания.

Как определить порядок измерения

Световой поток представляет собой световое излучение, распространяющееся во всех направлениях, длину волн которого может воспринимать человеческий глаз. Единица измерения потока света лампы накаливания – люмен (Лм).

Светодиодный источник света излучает электромагнитные волны разной длины. Световой поток измеряется суммарным значением видимых глазом световых волн, а также волн инфракрасного и ультрафиолетового излучения, с учетом усредненной кривой чувствительности человеческого глаза к восприятию световых волн. По его значению определяется поток света светодиодных светильников.

более подробно про ультрафиолетовые лампы.

Источник: https://finelighting.ru/svetilniki/lampy/svetodiodnye/svetovoj-potok-kratkaya-xarakteristika-osobennosti.html

Световой поток в параметрах светильника

С появлением светодиодных ламп и светильников на их основе, в процесс создания комфортного освещения на рабочем месте уверенно вошли новые термины — световой поток и освещенность. Связано это с тем, что лампы одной и той же мощности у разных производителей светят по-разному, и такой параметр как мощность, не отражает всех характеристик светодиодных светильников.

В светотехнике основным приемником освещения является глаз, и для оценки воздействия на него источника света, было введено понятие световой поток. Не вдаваясь в конкретику физических формул, его можно определить как мощность световой энергии источника света, или по другому — количеством излучаемого света.

Измеряется световой поток в люменах (лм). Чем он больше, тем больше света выделяет лампа или светильник.

Освещенность

Световой поток обозначает общую световую мощность лампы, но не говорит нам о том, сколько энергии света дойдет до конкретного освещаемого места. Это связано с различными углами рассеивания разных лам.

Для того чтобы оценить количеством света доходящее до конкретного места ввели понятие освещенность. Она выражает количество света падающего на единицу освещаемой площади. Измеряется освещенность в люксах. 1 люкс равен 1 люмену на 1 кв.м. площади.

Световой поток светодиодных светильников

Принято считать, что 1 Вт светодиодного светильника заменяет 10 Вт лампы накаливания. Такую цифру размещают и многие производители.Однако на практике можно столкнуться совсем с другими цифрами и тут на помощь приходит световой поток.

Классическая лампа накаливания 100 Вт выдает световой поток в 1200 лм. Взглянув на этикетки светодиодных ламп мощностью 10 Вт, мы можем найти там довольно большой разброс — от 700 до 1200 лм.

Этот разброс прямо указывает на качество приобретаемого изделия.

Чем больше световой поток светильников одинаковой мощности, тем более качественное изделие перед вами. Как определить на практике освещенность рабочего места

Для расчета светового потока светодиодных светильников принято ориентироваться на рекомендуемые Строительными нормами и правилами уровни освещенности разных категорий промышленных, торговых и офисных помещений. На освещенность влияют многие факторы:

  • общая площадь помещений;
  • материал и цвет стен и потолков;
  • покрытие и цвет пола;
  • угол рассеивания используемых светильников.

Для точного расчета используются специальные формулы, таблицы и графики. Проверить сделанные расчеты на практике можно специальным прибором — люксометром.

Заключение

Компания КОЭНКО по вашему запросу готова выполнить бесплатный расчет освещенности помещения любого назначения. Мы также сделаем подбор светодиодных светильников с гарантированным световым потоком, по рекомендованным для этого помещения нормам.

Источник: https://inventrade.ru/articles/svetovoy-potok-v-parametrakh-svetilnika/

Сила света, световой поток, освещенность — 3 характеристики ламп простыми словами

Любой кто начинает изучать характеристики светильников и отдельных видов ламп, обязательно сталкивается с такими понятиями как освещенность, световой поток и сила света. Что они означают и чем отличаются друг от друга?

Давайте попробуем простыми, понятными для всех словами, разобраться в этих величинах. Как они связаны между собой, их единицы измерения и каким образом все это дело можно замерить без специальных приборов.

В старые добрые времена, основным параметром по которому выбирали лампочку в прихожую, на кухню, в зал, была ее мощность. Никто никогда и не задумывался спрашивать в магазине про какие-то люмены или канделы.

Сегодня с бурным развитием светодиодов и других видов ламп, поход в магазин за новыми экземплярами сопровождается кучей вопросов не только по цене, но и по их характеристикам. Одним из наиболее важных параметров является световой поток.

Говоря простыми словами, световой поток – это количество света, которое дает светильник.

Однако не путайте световой поток светодиодов по отдельности, со световым потоком светильников в сборе. Они могут существенно отличаться.

Надо понимать, что световой поток это всего лишь одна из множества характеристик источника света. Причем его величина зависит:

Вот таблица этой зависимости для светодиодных светильников:

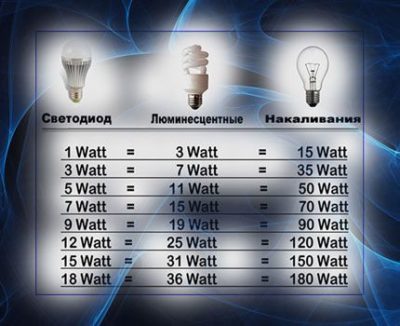

А это таблицы их сравнения с другими видами ламп накаливания, люминесцентных, ДРЛ, ДНаТ:

Однако есть здесь и нюансы. Светодиодные технологии до сих пор еще развиваются и вполне возможен вариант, когда светодиодные лампочки одинаковой мощности, но разных производителей, будут иметь абсолютно разные световые потоки.

Просто некоторые из них ушли более вперед, и научились снимать с одного ватта больше люмен, чем другие.

Кто-то спросит, для чего нужны все эти таблицы? Для того, чтобы вас тупо не обманывали продавцы и производители.

На коробочке красиво напишут:

  • аналог лампы накаливания 100Вт

На что вы будете смотреть в первую очередь? Правильно, на то что более знакомо и понятно — показатели аналога лампы накаливания.

Но с такой мощностью вам и близко не будет хватать прежнего света. Начнете ругаться на светодиоды и технологии их несовершенства. А дело то оказывается в недобросовестном производителе и его товаре.

То есть, насколько эффективно тот или иной источник преобразует электрическую энергию в световую. Например, обычная лампа накаливания имеет отдачу 15 Лм/Вт, а натриевая лампа высокого давления уже 150 Лм/Вт.

Получается, что это в 10 раз более эффективный источник, чем простая лампочка. При одной и той же мощности, вы имеете в 10 раз больше света!

Измеряется световой поток в Люменах – Лм.

Что такое 1 Люмен? Днем при нормальном свете, наши глаза больше всего чувствительны к зеленному цвету. К примеру, если взять два светильника с одинаковой мощностью синего и зеленого цвета, то для всех нас более ярким покажется именно зеленый.

Длина волны зеленого цвета равна 555 Нм. Такое излучение называется монохроматическим, потому что содержит в себе очень узкий диапазон.

Конечно, в реалии зеленый дополняется и другими цветами, чтобы в итоге можно было получить белый.

Но так как чувствительность человеческого глаза максимальна именно к зелени, то и люмены привязали к нему.

Так вот, световой поток в один люмен, как раз таки и соответствует источнику, который излучает свет с длиной волны 555 Нм. При этом мощность такого источника равняется 1/683 Вт.

Почему именно 1/683, а не 1 Вт для ровного счета? Величина 1/683 Вт возникла исторически. Изначально, основным источником света была обычная свечка, и излучение всех новых ламп и светильников как раз таки и сравнивались со светом от свечи.

В настоящее время эта величина 1/683 узаконена многими международными соглашениями и принята повсеместно.
Для чего нам нужна такая величина как световой поток? С ее помощью можно легко произвести расчет освещенности помещения.

Это напрямую влияет на зрение человека.

Отличие освещенности от светового потока

При этом многие путают единицы измерения Люмены с Люксами. Запомните, в люксах измеряется именно освещенность.

Как наглядно объяснить их разницу? Представьте себе давление и силу. С помощью всего лишь маленькой иголки и небольшой силы, можно создать высокое удельное давление в отдельно взятой точке.

Также и с помощью слабого светового потока, можно создать высокую освещенность в отдельно взятом участке поверхности.

1 Люкс – это когда 1 Люмен попадает на 1м2 освещаемой площади.

Допустим, у вас есть некая лампа со световым потоком в 1000 Лм. Внизу этой лампы стоит стол.

На поверхности этого стола должна быть определенная норма освещенности, чтобы вы могли комфортно работать. Первоисточником для норм освещенности служат требования сводов правил СП 52.13330

Для обычного рабочего места это 350 Люкс. Для места, где производятся точные мелкие работы – 500 Лк.

Данная освещенность будет зависеть от множества параметров. К примеру, от расстояния до источника света.

От посторонних предметов рядом. Если стол находится около белой стены, то и люксов соответственно будет больше, чем от темной. Отражение обязательно скажется на общем итоге.

Любую освещенность можно замерить. Если у вас нет специальных люксометров, воспользуйтесь программами в современных смартфонах.

Правда заранее приготовьтесь к погрешностям. Но для того, чтобы сделать навскидку первоначальный анализ, телефон вполне сгодится.

А как узнать примерный светопоток в люменах, вообще без измерительных приборов? Здесь можно воспользоваться значениями светоотдачи и их пропорциональной зависимости к потоку.

  • для светодиодных ламп с матовой колбой — мощность лампы умножьте примерно на 80лм/Вт и узнаете сколько в ней люмен
  • для филаментных – умножайте мощность лампы на 100
  • энергосберегайки КЛЛ – на 60лм/Вт

Безусловно, свет от разных источников распространяется не равномерно. Один светильник бьет очень узким пучком света, а другой наоборот максимально широким.

Но если сравнить их паспортные данные, оба они могут иметь одновременно одинаковое количество люмен.

Именно поэтому ориентироваться только на люмены, в корне не правильно.

Например, при покупке светильника через интернет, можно получить вовсе не то освещение, на которое изначально рассчитывали.

Еще раз запомните, световой поток показывает только КОЛИЧЕСТВО света, без учета направления его распространения.

Поэтому здесь еще нужно учитывать и другую характеристику – силу света. Что это такое?

Это величина светового потока разделенного на телесный угол, внутри которого он распространяется.

Проще говоря, если световой поток это количество света, то сила света – это его ”плотность”.

Измеряется сила света в канделах – Кд.

1 кандела – это 1 люмен распространяющийся в пределах конуса с углом в 65 градусов.

Чтобы визуально представить себе силу в 1 канделу, посмотрите опять же на обыкновенную свечу. Именно поэтому определение кандела произошло от латинского слова ”candela” – что в переводе означает свеча.

Кстати, теоретически человеческий глаз может увидеть свет от такого источника на расстоянии почти 50км!

Однако из-за кривизны поверхности земли, данное расстояние фактически сокращается до 5км.

Источник: https://svetosmotr.ru/sila-sveta-svetovoj-potok-osveshhennost/

Световой поток. Люмен и люкс

Люмен — это единица светового потока, которая показывает, сколько полезного света для освещения производится одной лампой. Более научным языком это звучит так: люмен — это единица измерения светового потока, принимаемого на поверхность 1 м2 на расстоянии 1 м от источника света, имеющего силу света, равной одной канделе (пламя свечи).

У классических ламп накаливания количество производимого света можно вычислить достаточно точно, зная потребляемую лампой мощность: для этого надо посмотреть на показатель мощности в ваттах, написанный на упаковке (или непосредственно на самой лампе) чтобы узнать световой поток.

У более современных ламп — светодиодных, люминесцентных и галогенных — световой поток бесспорно лучше, но весьма варьируется от примененных в них технологиях. Поэтому мощность ламп здесь не может служить подсказкой в определении точного количества люменов. Чтобы узнать это, необходимо обращать внимание на упаковку, также этот показатель может быть указан на самой лампочке.

Если у вашей лампочки нет упаковки, можно достаточно точно измерить ее световой поток, оценив ее номинальную мощность (аналог лампочки накаливания) — этот показатель должен быть обязательно указан на электрических устройствах. При производстве эквивалентного количества света хорошая светодиодная лампочка расходует до 10 раз меньше электричества, чем лампочка накаливания (примерно 6 Вт вместо 60 Вт). А люминесцентная лампа тратит энергии в 5 раз меньше, чем лампа Ильича.

Люкс

Световой поток лампочки можно сравнить со струями воды в душе. Чем дальше вы отодвигаете руку от душевой лейки, тем меньше воды на нее попадет. То же самое происходит с книгой под лампой — чем дальше она от лампы, тем меньше света на нее падает.

Выше описанный люмен не подходит для описания, скажем, степени комфортности места работы. В таком случае мы должны обратиться к люксу — единице измерения освещенности, которая описывает световой поток на единицу площади.

Если снова обратиться к примеру, с душем, это столько воды попадает на руку.

Наши глаза могут воспринимать весьма различные уровни освещенности. 100 000 люксов летним солнечным днем, менее 1 — ночью при полной луне. Коридор или лестница, как правило, получают порядка 100 люкс, ванная комната и туалет — 200, степень освещенности гостиных варьируется от 100 до 400 люкс, а рабочие места от 200 до 800. Чем больше действия требуют точности, тем больше должна быть освещенность.

Интересно: Чувствительность видеокамер тоже измеряют в люксах. Чем меньше значение чувствительности в люксах — тем лучше камера «видит» при слабом освещении.

Источник: https://shop.p-el.ru/blog/pro-elektrichestvo-i-svet/svetovoy-potok-lyumen-i-lyuks/

Световой поток светодиодных ламп — таблица и эквиваленты

Лампы накаливания уже больше ста лет используются человеком в качестве основного освещающего прибора для своих жилищ, городских улиц, рабочих мест и прочего.

За столько времени технологии освещения развивались вяло, появились люминесцентные и так называемые экономные лампочки, однако новым словом техники стала светодиодная технология освещения.

Одним из важнейших параметров любого осветительного прибора является мощность светового потока, ему и посвящена эта статья. Далее в статье мы рассмотрим таблицу светового потока ламп.

Понятие светового потока

Каждый осветительный прибор имеет величину потребляемо мощности, для бытового использования достаточно светильников мощностью в 1-10 Вт, для внешнего освещения нужны осветительные приборы мощностью до 100 Вт.

ЭТО ИНТЕРЕСНО:  Кофемашина не подает воду что делать

Однако показатель потребления электроэнергии не столь важен, интенсивность освещения определяется световым излучением. Параметр измеряется в люменах, он позволяет определить, насколько эффективным будет освещение.

Производители не всегда указывают силу светового излучения, а когда указывают, она не всегда соответствует действительности.

Энергия светового излучения переносится электромагнитными волнами, которые испускаются источником света. Интенсивность излучаемой энергии и определяет силу свечения, она улавливается глазом, который способен воспринять длину излучения от 0,55 мкм в 0,63 мкм, другие виды излучения мы увидеть не можем.

Показатели мощности излучения с учетом способности человеческого глаза к цветовому восприятию суммируют с длиной волн. В расчетах также учитываются кривая чувствительность глаз.

Результат этих расчетов и считается световым потоком.

Нельзя сбрасывать со счетов и эквивалентную мощность лампочки при выборе, особенно если светодиодные светильники призваны заменить традиционные лампы накаливания. Лучшим решением станет вычисление светового потока путем перерасчета с тех же показателей ламп накаливания.

Световой поток светодиодных ламп

Светодиоды (их также называют LED) являются основным источником света в светильниках рассматриваемого типа, что следует из их названия. Сегодня их используют для освещения промышленных объектов и в бытовых целях, хотя еще сравнительно недавно они применялись лишь для подсветки.

Принцип работы подразумевает применение безопасных компонентов, в них не содержатся вещества, содержащие ртуть, а значит, их можно считать экологически чистыми, и безопасными для человека и окружающей среды. LED-светильник работает в качестве самостоятельного источника света.

Потребляя минимум энергии, она способна работать очень долгое время, не нагревается, и обеспечивает достаточно мощный световой поток. Недостатки этих ламп – повышенная стоимость, и цветовой спектр свечения.

Лампы не дают одинаковый свет, лишь некоторые дают «теплый» свет. Впрочем, чем более желтый свет дает светильник, тем дешевле будет само устройство.

Таблица

Преимущества LED-источников света неоспоримы, соотношение светоотдачи, потребления электроэнергии, срока работы, экологической чистоты и безопасности со стоимостью делают их идеальным решением для освещения частного жилья или промышленного комплекса.

Световой поток светодиодных ламп, таблица эффективности для разных источников света.

Эквиваленты лампам накаливания

Часто LED-светильники покупают в качестве замены уже работающим лампам накаливания, и при этом важно сохранить необходимую освещенность в помещении.

Для этого нужно провести расчеты так, чтобы при замене световой поток остался тем же. К примеру, для того, чтобы лампа накаливания могла выдать 250 люмен, ее мощность должна быть 20 Вт. Те же 250 люмен выдает светодиодный светильник на 2-3 Вт.

Как мы уже говорили, чаще всего производители не указывают силу светового излучения, поэтому необходимые расчеты произвести будет сложнее.

Чтобы можно было провести примерное сравнение, ниже приведена таблица, световой поток светодиодных ламп и их мощность в ней сравниваются с теми же показателями аналогов.

Особенности при замене

Различия между LED-приборами освещения и их аналогами существенны. У них разный принцип работы, разный способ реализации технологии, и отличаются практически все рабочие параметры.

Сложнее всего правильно произвести перерасчет мощности при их замене. В домашних условиях это не слишком важно, владельцы квартир обычно производят замену на глаз.

К примеру, обнаружив, что новый осветительный прибор слишком яркий, достаточно просто освободить один плафон, чтобы снова сделать освещение удобным.

Однако их использование в промышленности, бизнесе, сфере услуг, при ведении строительных работ или плановой замены осветительной системы, подразумевает проведение точных расчетов, в ходе которых специалисты подсчитывают мощность и световое излучение текущей системы, а затем производят перерасчет с учетом особенностей LED-ламп.

Особенности светодиодной технологии позволяют использовать как светильники, устроенные подобно обычным лампочкам (их можно вкрутить в плафон, и использовать как обычно), так и целые ленты, закрепляемые на поверхности и подключенные к источнику питания.

Разводка электросети в старых домах проводилась под традиционные лампочки, поэтому выполненные в привычном нам стиле, могут обеспечить такое же распределение светового потока по помещению, для лент придется выполнять дополнительные расчеты.

Направленность освещения определяется углом расходимости источника света, это касается направленных излучателей света. Если расходимость равна 120 градусам, это значит, что поток света ослабевает вдвое в направлении, наклоненном на 60 градусов по отношению к оси испускаемого лампой пучка света.

Чтобы сделать освещение комфортным, необходимо провести точные расчеты, лишь тогда удастся добиться равномерного и комфортного распределения светового потока по помещению.

Источник: http://tk-konstruktor.ru/articles/obzor-svetovogo-potoka-svetodiodnykh-lamp/

Правильное освещение для растений и как его обеспечить?

Полноценное освещение для растений так же важно, как вода и почва. Культуры открытого грунта растут в естественных световых условиях и нуждаются только в поливе и подкормках. Комнатным цветам «повезло» меньше, так как в помещении они почти всегда страдают от затемнения.

Как влияет свет на растения

Растущие в полутени растения «недоедают» и так же, как все живое прекращают расти, развиваться, цвести. Процессы фотосинтеза обеспечивают цветам полноценное органическое питание, которое требуется им не меньше, чем получаемые из грунта вода и минеральные соли.

Но при нехватке света фотосинтез резко замедляется. В результате побеги истончаются и вытягиваются, листья бледнеют и не вырастают до нормальных размеров.

Исследователи установили, что минимальная фотосинтетическая активность начинается уже при освещенности 100 лк. Для развития должно быть не менее 1000 лк, а лучше – еще больше. Но перебарщивать также нельзя, так как избыток света для некоторых растений вреден. От этого их листья могут сморщиться, покрыться пятнами от ожогов.

Что такое хорошее освещение для растений

Свет должен быть:

Качественным.
Каждой фазе роста соответствуют свои потребности в спектральном составе световых лучей. Например, для развития зеленой массы необходим голубоватый свет, а для роста корневой системы и в период подготовки к цветению в спектре должны быть оттенки желтого и красного. Зеленоватые лучи стимулируют процессы фотосинтеза в листьях с плотной структурой.

Продолжительным.
Большинство растений набирают силу и цветут только тогда, когда световой день составляет не менее 14 ч, то есть летом. Но есть и такие привереды, как пуансеттия и каланхоэ. Им для цветения необходимо находиться на свету не более 8-10 ч в сутки в течение 2 осенних месяцев.

Интенсивным.
Слабое освещение для растений губительно. Идеальный вариант для светолюбивых видов – 100000 лк, как у солнечного света. Поскольку обеспечить дома такие условия невозможно, остается один выход: стремиться к лучшему, исходя из потребностей домашнего «зеленого уголка».

Как создать нормальную световую среду для комнатных цветов

Как уже упоминалось выше, длительность светового дня для растений должна составлять, в среднем, 13-14 часов в сутки. Большое значение имеет также интенсивность подсвечивания. К примеру, если вы будете использовать маломощные лампы для освещения растений, растущих в природе на открытых солнечных участках, цветы могут «заболеть». Чтобы этого не случилось, желательно строго соблюдать световой режим.

Приблизительные нормы освещенности для активного развития и цветения:

Яркое Умеренное Слабое
5000-10000 лк 3000-5000 лк 1000-3000 лк
Бильбергия, бугенвиллея, гардения, гибискус, кактусы (кроме эпифитных), каллистемон, кротон, орхидеи, пальмы, пеларгония, розы, суккуленты, цитрусовые. Амариллис, бегония, бертолония, гибискус, замия, каладиум, каланхоэ, микания, плющ, фикус, филодендрон, фатсия, хлорофиттум, хризантема. Антуриум, бильбергия, дифенбахия, драцена, калатея, кордилина, маранта, папоротники, спаттифиллум, традесканция, фатсия, хамедорея.

Фотосинтез запускается при участии хотя бы минимального количества световой энергии, поэтому тенелюбивых видов в природе нет. Есть теневыносливые, то есть менее требовательные к освещению. Но и им также необходимо дневное досвечивание хотя бы до 1000 лк.

Как рассчитать мощность ламп для освещенности полки с растениями

Освещенность – это количество люменов светового потока на квадратный метр поверхности. Предположим, что на полке длиной 80 см и шириной 30 см стоят цветы с умеренными требованиями к интенсивности освещения. Площадь полки составляет 0,8х0,3=0,24 (кв.

м). Для того чтобы создать среднюю освещенность 5000 лк, необходимы лампы со световым потоком 5000х0,24=1200 (лм). Если они будут расположены на высоте 30 см, потери составят около 30 %, то есть световой поток должен увеличиться приблизительно до 1700 лм.

Теперь, зная общее значение светового потока и светоотдачу разных видов осветительных приборов, можно рассчитать мощность ламп для нормального освещения растений на полке:

  • Лампы накаливания. Светоотдача – 12-13 лм/Вт. Мощность – 1700÷12=141 (Вт). Это 2 лампы по 75 Вт каждая.
  • Люминесцентные. Светоотдача – 65 лм/Вт. Мощность – 1700÷65=26 (Вт). Понадобятся, к примеру, 2 лампы с рефлектором по 13-15 Вт.
  • Светодиодные. Светоотдача – 100 лм/Вт. Мощность – 1700÷100=17 (Вт). Достаточно 2 ламп по 8-9 Вт.

Лампы накаливания для подсвечивания – не лучший выбор, так как они не имеют в спектре синих и голубых тонов. Недостаток люминесцентных приборов освещения – выделение тепла, которое может помешать нормальному развитию зеленой массы. Светодиоды лишены этих минусов, к тому же они потребляют значительно меньше электроэнергии, дольше служат и не содержат ртути.

Это теоретические расчеты, которые весьма приблизительны. Установить точные параметры освещенности полки поможет люксметр RADEX LUPIN. Он же определит реальный световой поток ламп, который не всегда соответствует значению, заявленному производителем.

Зачем и чем измерять освещенность зеленого уголка

Если вы знаете световой поток и мощность используемых для подсветки ламп, то сможете приблизительно рассчитать освещенность, следуя указанному выше алгоритму. Но это значение будет далеко не точным. И, возможно, растения, которые недополучают света, продолжат чахнуть, несмотря на якобы нормальное освещение.

Чтобы получить максимально достоверную картину, используйте для измерения бытовой люксметрRADEX LUPIN. С таким прибором вы легко решите проблему освещенности любимых растений.

Прибор очень прост в использовании, его можно переносить в сумочке или кармане. Без люксметра организовать оптимальную световую среду для растений сложно. Всегда будет риск ошибки – неточности расчета или покупки неправильно выбранных ламп. Поэтому в арсенале «продвинутых» цветоводов обязательно есть качественный люксметр.

Если вашим комнатным цветам не хватает света, помогите им. Рассчитайте освещенность, установите соответствующие лампы и контролируйте световой режим с помощью люксметра. В благодарность растения отзовутся мощным ростом, их листья и стебли наполнятся соком, появятся силы на продолжительное цветение!

Источник: https://www.quarta-rad.ru/useful/vse-o-lampax-i-drugix-istochnikax-sveta/oscveschenie-rasteniy/

Сила света и световой поток в светильниках: что это и как вычисляется

Обилие различных источников света в торговых сетях, различающихся не только ценой, формой и размером цоколя, зачастую вызывает затруднение в выборе подходящей лампочки для бытового использования.

Особенно сложно приходится людям старшего возраста, которые слабо ориентируются в технических характеристиках, указанных на упаковке товара, живут привычными, укоренившимися с детства понятиями: энергия, мощность света, лампочка тем ярче светит, чем «больше» в ней ватт. При этом многие даже не знают, в чем измеряется свет.

Современные источники света, основанные на использовании энергосберегающих технологий, в корне изменяют устоявшееся восприятие соотношения яркости свечения и потребляемой мощности.

Чтобы не испытывать затруднений при выборе лампочки, столкнувшись с их разнообразием на полках магазина, прочтите статью. В доступной форме, стараясь избегать сложных для запоминания физических формул, мы постараемся объяснить, что такое освещение и чем измеряется свет. На какие характеристики незамысловатого бытового прибора – лампочки, следует обращать внимание в первую очередь. И как от правильного выбора будет зависеть комфорт в доме.

Что такое сила света

Для человека, не знакомого с основными физическими величинами, характеризующими распространение фотонов – источников света в окружающей среде, сила света определяется яркостью свечения электрической лампочки. Чем ярче она светит, тем сильнее сила света – широко распространенное мнение.

На самом деле сила света – это не так. Сила света – величина производная. Она рассчитывается по формуле, в которой определяющими являются световой поток (обозначается знаком Ф) и телесный угол (обозначается знаком ω).

Чтобы было понятнее, что сила света не зависит напрямую от мощности лампочки, приведем пример: все знакомы с устройством карманного фонарика или прожектора. В них используются лампы, помещенные в зеркальные конденсоры. Мощность лампочки фонарика обычно небольшая, редко превышающая 35 Вт (галогеновые).

Если такую лампочку использовать без конденсора в темном помещении, то сила света, испускаемая ей равномерно во всех направлениях, будет небольшой. В помещении будет сумеречно и некомфортно.

Чтобы усилить силу света используют параболический зеркальный конденсор, который направляет световые лучи в нужном направлении, одновременно ограничивая его распространение во все стороны.

Сила света в луче фонарика (прожектора) будет тем больше, чем уже будет телесный угол. Это явление конденсации светового потока на узком участке позволяет экономить электрическую энергию и использовать для получения требуемой освещенности  маломощные источники света.

Сила света не указывается на упаковке лампочек, поскольку зависит от устройства осветительного прибора (люстры, плафона, бра). При одинаковой мощности двух лампочек, находящихся в одном помещении, сила света, исходящего от лампы, помещенной в параболический плафон, будет больше, чем у свободно висящей.

Для тех, кто не знает или забыл, напомним, чем измеряется свет. Единицей измерения служит кандела (кд.). В переводе с латинского — свеча. Она соответствует световому потоку в 1 лм (люмен) приходящемуся на освещаемую поверхность в 1 ср. (стерадиан).

Что такое световой поток светодиодной лампы

Световой поток светодиодных светильников – более близкая восприятию потребителя характеристика. Как раз она напрямую зависит от мощности источника света. По существу, световым потоком называется мощность лучистой энергии, воспринимаемой глазом человека. Обозначают в формулах для расчета (Фе )

Для  понимания того, как образуется световой поток светодиодной лампы, необходимо знать ее устройство. Большинство бытовых LED-ламп в качестве источника свет имеют не один, а несколько светодиодов, смонтированных на теплоотводящей плате. В силу физических свойств этого типа полупроводников, они не могут излучать большого количества света. Чтобы добиться требуемого светового потока их объединяют в группы. Световой поток светодиодов суммируется.

Так появляется удобная для покупателей информация на коробках LED-лампочек: соответствует мощности лампы накаливания N Вт.

Измерение светового потока

Существует измеритель светового потока, называемый люксметром. Польза прибора для измерения светового потока неоценима в тех случаях, когда существуют заданные параметры освещенности в помещении. Например, освещенность детской комнаты должна быть 200 лк (люкс), а для спален, гостиных и кухонь комфортной считается освещенность в 150 лк.

Ориентироваться на характеристики, указываемые на упаковке лампочек, можно, допуская большую долю погрешности. Особенно указанием неточных данных светоотдачи грешат китайские производители, склонные завышать характеристики своей продукции.

Большинство смартфонов оснащены встроенными датчиками, автоматически изменяющими яркость свечения экрана, в зависимости от уровня освещенности. Достаточно установить на смартфон программу «Люксметр», чтобы иметь возможность измерить освещенность в помещении.

Единица измерения светового потока

Мощность светового потока измеряется в люменах (лм). 1 лм равен потоку света, излучаемому в пределах телесного угла, точечным источником с силой в 1 кд. (кандела).

Определяющие формулы

Многообразие величин, характеризующих источники света, невозможно уяснить, не вникнув в суть того, как одни физические характеристики переходят в другие, и какие зависимости существуют между ними. Для этого используют несколько определяющих формул:

  • Освещенность в конкретной точке поверхности, не перпендикулярной источнику света:
  • Освещенность горизонтальной поверхности:
  • Освещенность вертикальной поверхности:
  • Светимость (для определения количества света, излучаемого плафонами люстр):

Редкий потребитель будет досконально вникать в эти формулы, рассчитывая величины, перед тем, как купить лампочку.

Цветовая температура светового потока

Комфортность нахождения в помещении определяется не только уровнем его освещенности, но и оттенком света, который излучают источники света. Эта характеристика лампочек называется цветовой температурой.

Человеческий глаз более адаптирован к восприятию длинноволнового светового излучения, в котором расположены красные и оранжевые цвета. Гораздо хуже он воспринимает коротковолновое излучение, располагающееся в синем и фиолетовом участках спектра.  Свет с голубоватым оттенком воспринимается глазом как резкий, надоедливый. Вызывает быстрое утомление.

ЭТО ИНТЕРЕСНО:  Кто доказал существование электромагнитных волн

Учитывая эти особенности, производители маркируют все источники света понятными потребителю наименованиями:

  • теплый;
  • дневной;
  • холодный.

По существу, речь идет о коммерческом обозначении температуры цветового потока. Чем цветовая температура ниже – тем более «теплый», приятный для зрения свет излучает лампочка.

Наглядно представлено восприятие человеком одного и того же интерьера (пейзажа) при различной цветовой температуре на рисунке:

РИСУНОК 1

Различие восприятия картинки в зависимости от цветовой температуры

Отличие освещенности от светового потока

Предельно просто объяснить разницу между этими понятиями можно сравнив их с простыми физическими величинами: давлением и силой. Используя небольшой по площади предмет (иголку) можно приложив минимум силы создать большое давление. Точно так же обстоит и со световым потоком. Используя лампочку, обеспечивающую невысокую освещенность, но сконцентрировав световой поток на ограниченном участке, можно добиться локальной освещенности в десятки раз превосходящей общую.

Следует помнить, что освещенность и световой поток измеряются различными единицами:

  • освещенность – люксами (лк);
  • световой поток – люменами (лм).

Типовое значение светового потока для различных источников света

Типовые значения светового потока для источников света зависят от их конструкции. Наглядно представить, насколько формируемый ими световой поток может отличаться, позволяет таблица:

ТАБЛИЦА 1

Световой поток ламп накаливания, формируемый различными источниками света

ТАБЛИЦА 2

Таблица светового потока люминесцентных ламп

Сравнение света разных источников

Чаще всего сравнению подлежать источники света, используемые в быту:

  • лампы накаливания;
  • галогеновые лампы;
  • люминесцентные лампы;
  • светодиодные (LED) лампы.

Максимально допустимая в быту лампа накаливания обычно не превышает мощности 200 Вт. Более мощные лампы сильно нагреваются и являются пожароопасными. Следует учитывать, что световая отдача различных видов ламп не характеризуется одной лишь мощностью.

Световой поток лампы накаливания мощностью 100 Вт достаточен для создания комфортного освещения в помещении площадью 9-12 м2 .

Такой же световой поток люминесцентных ламп обеспечивается при мощности 40 Вт.

Светодиодный источник света – самый экономичный в плане энергопотребления. Блок светодиодов мощностью 7 Вт по светоотдаче заменяет стоватовую лампочку.

Освещение рабочей поверхности

К освещению рабочих поверхностей применяются требования, содержащиеся в:

  • СНиП 23-05-95;

Источник: https://prosvetodiod.ru/informatsiya-ob-osveshhenii/sila-sveta-i-svetovoj-potok-v-svetilnikah-chto-eto-i-kak-vychislyaetsya

Световой поток светодиодных ламп — таблица

При выборе источника света, покупатель интересуется о его мощности. Определить мощность поможет таблица светового потока светодиодных ламп, в которой указаны основные показатели. Данные характеристики также указывают на максимальный объем потребления электрической энергии. Перед покупкой следует полностью разобраться в вопросе.

В чем измеряется?

Световой поток – это показатель, указывающий на мощность лучистой энергии. Характеристика максимального потребления энергии в данной ситуации взаимосвязана. Попадая на объект, распадается на три составные:

— Отраженную;

— Приломленную;

— Пропущенную

Единицей измерения является Люмен, обозначаемый Лм. Характеризуется яркостью освещения, который исходит из LED-лампы. Складывается из нескольких показателей:

— Световая отдача.

— Применяемые химические составы.

— Качество линзы.

— Потребление энергии

В течение срока эксплуатации, параметр яркости у LED источника становится меньше. Потеря наблюдается при прохождении света через линзу, составляет до 5%. Говоря проще: световой поток – максимальная освещенность, которую может выдать источник света. Характеристика зависит от конструктивных особенностей лампы и мощности, подаваемой от электрической цепи.

Сравнительная таблица

Светодиодные лампы выбирают из-за таких преимуществ:

— Высокая светоотдача;

— Экономия электроэнергии;

— Срок эксплуатации до десяти лет;

— Широкий выбор оттенка света

Определить необходимость применения можно по сравнительной таблице с лампами накаливания. Вторые проигрывают по многим пунктам, например, безопасность пользования. При достижении высоких температур, лампочка взрывается. Важен показатель потребляемой мощности, ведь лампы накаливания потребляют в разы больше.

Эффективными считаются светодиодные источники, обладающие мощностью в 70-110 Вт. От качества линзы может теряться 10-30% света. При установке лампы, следует уделить внимание максимальному радиусу рассеивания. Некоторые модели могут работать на 360 градусов, другие же – ровно на половину. Такие светильники предназначены для местного освещения, то есть для боковой или декоративной подсветки.

Люмены и что это такое?

Понятие, что такое люмены в светодиодных лампах, означает – единица измерения лучистой энергии. Пример: обычная лампа накаливания в 80 Вт создает световой поток в 1500 Лм. Светодиодная с мощностью в 26Вт равна примерно 2500 Лм. Это полный световой поток от источника, но не является основным показателем при выборе осветительного прибора.

Оценка в люменах означает не количество света для нужного типа помещения, а также включает и рассеянный и бесполезный свет. Ориентировать при покупке следует только на Лм, то есть показатель полезной освещенности.

Требования к эксплуатации

Использование диодных светильников характеризуется типом помещения и стандартам СНиП. Для домов и квартир подойдут светильники с 3000 Лм. Требуемая мощность лампы для помещения размером в 20 кв.м. равна 80Вт. Учитывается общий уровень освещенности, с местными осветительными устройствами.

При выборе, на упаковке указывается характеристика лампочки. Свойства освещенности выносятся самым главным, наряду с температурой света. Она определяется по шкале Кельвина и соответствует показателям светового потока. Нейтральный цвет колеблется от 3000 до 4800 К, холодные оттенки от 5000К не применяются в бытовом пользовании.

Зачем нужна сравнительная таблица?

Многие покупатели отдают предпочтение светодиодным источникам из-за экономии электроэнергии. Сравнивая показатели ламп накаливания и LED можно найти оптимальное решение, подобрав необходимый уровень освещения для дома, квартиры или офиса.

Оптический поток нужно учитывать не только для жилых помещений, но и для промышленных. В таком случае, выбираются более мощные устройства с установленной температурой. Приобретать стоит только в проверенных специализированных или интернет-магазинах.

Поделитесь данной информацией на страницах своих социальных сетей.

Источник: https://ledflux.ru/blog/svetovoy-potok-svetodiodnykh-lamp/

Световой поток ламп

Световой поток определяется в люменах и обозначается Lm. Эта величина показывает сколько света излучает источник во всех направлениях. Если быть точным, один люмен равен световому потоку, испускаемому точечным изотропным источником, c силой света, равной одной канделе, в телесный угол величиной в один стерадиан: 1 лм = 1 кд × ср (= 1 лк × м2). Полный световой поток, создаваемый изотропным источником, с силой света одна кандела, равен 4π люменам.

Люмены показывают, сколько света вы получаете от лампы. Больше люменов означает, что это более яркий свет. Меньше люменов означает, что это менее яркий свет. Люмены позволяют вам покупать необходимое количество света. Поэтому, покупая новые лампы, подумайте о люменах, а не о Ваттах.

ПОКУПАЙТЕ ЛЮМЕНЫ, НЕ ВАТТЫ

Раньше мы покупали лампочки в зависимости от того, сколько энергии они потребляют, ориентируясь на Ватты. Не разумнее было бы покупать лампы исходя из того, сколько света они обеспечивают?

Когда вы покупаете лампочки, сравните световой поток лампы — люмены, чтобы убедиться, что вы получаете количество света или уровень яркости, который вы хотите. Этикетка обязательно содержит эту информацию. Информация на этикетке позволит легко сравнить яркость, цвет, срок службы и расчетные эксплуатационные расходы лампы за год.

Когда вы покупаете лампочки, вы можете выбрать свою следующую лампочку, сравнивая люмены вместо Ватт. Световой поток — это мера яркости лампочки — чем выше число люменов, тем ярче лампочка.

Яркость или уровни светового потока довольно сложно рассчитать в цифрах, учитывая разные требования к уровню освещенности, поэтому проще ориентироваться на опыт использования традиционных ламп:

  • Чтобы заменить 100 — Ваттную лампу накаливания, найдите лампу, которая дает вам около 1500 люменов. Если вы хотите что-то менее яркое, выбирайте меньшее количество люменов. Если вы предпочитаете более яркий свет, ищите больше люменов.
  • Замените лампу мощностью 75 Вт на энергосберегающую лампу, которая дает вам около 1000 люменов.
  • Замените 60 Вт лампу энергосберегающей лампой, которая дает вам около 800 люменов.
  • Замените лампу накаливания мощностью 40 Вт на энергосберегающую лампу, которая дает вам около 450 люменов.

Здесь надо еще учесть, что лампы накаливания разных производителей имеют разную эффективность. Высокотехнологичные производители устанавливают более долговечные вольфрамовые нити и нагревают их до более высокой температуры, чем увеличивают эффективность лампы.

Источник: https://led-displays.ru/svetovoi_potok_lamp.html

Световой поток УСС Магистраль и светильников ДНаТ

Большая путаница возникает в подборе светодиодных аналогов на замену существующих. Этот подбор идет по световому потоку, измерить который в обычных условиях не получится, если только подсчитать по формуле математически.

Точный результат — испытания светильника в лабораторных условиях.

«Многие производители указывают суммированный световой поток лампы или диодов, без каких-либо потерь, или с модным словом «энергоэффективность» продают эффективность светодиодов, а не светильников в целом.

Основные единицы светового потока, люмены — ассоциируются с дневным зрением. Все производители источников света в настоящее время приводят данные по световому потоку в «дневных» люменах, учитывающих работу только колбочек — центральное поле зрения. При этом не учитываются другие фоторецепторы зрения.

В связи с этим было предложено использовать «эффективные» люмены для оценки источников света при некоторых видах освещения: «эффективные» люмены = «дневные» люмены * множитель световой «эффективности». В протоколах испытаний указывается световой поток лм светильника со всеми потерями. Также не нужно путать 2 разных понятия: световой поток и световую эффективность.

Испытание светильника с ДНаТ

Для примера возьмем протоколы испытаний зарубежного прибора с лампой ДНаТ. Аналог российского ЖКУ 150 с тем же источником света, потребляемая мощность 170–190 Вт.

Световой поток лампы 11300 лм, потребляемая мощность 150 вт. Световой поток светильника со всеми потерями составляет 7430 лм. Потребляемая мощность — 182 вт. Эффективность ко времени его стабилизации — 85–90 лм/вт.

Изменение эффективности в течении года — 61–72 (падение светового потока на 20–30%).

В ходе эксплуатации стандартного светильника с лампой ДНаТ отражающая способность отражателя уменьшается (часто можно наблюдать на городских улицах светильники вообще без отражателя), что снижает световой поток на 10–15%. У приборов с традиционными источниками света наблюдается падение показателя у лампы в течении года на 15–50%. На многих объектах освещенность в процессе всех потерь значительно уменьшается.

Нормы освещенности не соответствуют требованиям. На соответствие всех норм освещенности, требуется производить замену лампы раз 1 в год. В агрессивной среде и вибрациях это происходит 3 раз в год или чаще.

Экономичность светильника ДНаТ

Стоимость ДНаТ к зарубежному светильнику обходиться в 1500–3000 руб. Российский аналог стоит 500–1200 руб. Помимо потерь в освещенности у традиционных ламп их замена требует дополнительных затрат. Она становится проблематичной в труднодоступных местах эксплуатации.

Утилизация и хранение ртутосодержащих источников света — это серьезная проблема крупных предприятий и корпораций. Для экономии средств в первую очередь на обслуживании, выполнения программы энергосбережения и повышения энергоэффективности. Имеет своё значение и обеспечение безопасности и защиты.

Испытание светодиодного светильника УСС 90 Магистраль Ш

Для сравнения возьмем светодиодный светильник УСС 90 Магистраль «Ш» (ФОКУС).

Световой поток со всеми потерями составляет 8 100 лм, потребляемая мощность 90 вт. Эффективность — 90 лм/вт. Эффективность ко времени стабилизации — 87 лм/вт (прогнозируемое падение светового потока из-за выхода светодиодов на рабочий режим).

Изменение эффективности в течении 5 лет — до 80–73 лм/вт (падение светового потока на 7–15%). Измерения производятся в аккредитованной лаборатории «Архилайт», после 2 ч работы).

После того, как светодиодный светильник УСС 90 Магистраль выходит на рабочий режим, происходит прогнозируемое падение: 7–12% от начального светового потока. Согласно ГОСТ 54350–2011, спад не должен превышать 15% ко времени его стабилизации. Прибор соответствует данным требования.

Энергоэффективность уличных светодиодных светильников серии УСС Магистраль с КСС типа «Ш» — 85–96 лм/вт, лучших образцов 100–105 лм/вт; приборов с лампой ДНАТ с той же кривой силы света — 75–97 лм/вт, максимум 105–110 лм/вт. Данные светодиодных практически одинаковые, но здесь необходимо учитывать очень важный момент.

Выводы — сравнение светодиодного светильника и аналога

У традиционных источников света происходит падение светового потока уже в течении первого года, в диапазоне 10–30%. Из этого следует, чтобы соблюдать все необходимые нормы освещения, к примеру в течении 3 лет, изначально необходимо иметь светильник (с традиционными лампами), дающим больше света (световой поток лм и освещенность лк) нежели того требуют нормы. У приборов серии УСС Магистраль Ш гарантированно сохраняются свои параметры в течении 5 лет.

Факт доказан практическим применением светодиодных светильников ФОКУС на различных объектах. Сегодня это единственный производитель обладающий наработкой своих серийных изделий с 2006 года. За каждый год вырастает эффективность, применяемых светодиодов и качество электронных компонентов. Также происходят изменения в конструкции светильника и создании приборов с различной оптикой (с разными КСС). Это и позволяет применять их на различных объектах.

Источник: https://www.ledsvet.ru/articles/svetovoy-potok-uss-magistral-i-priborov-dnat/

Покупайте люмены, а не ватты

При выборе светодиодной лампы обратите внимание на люмены, чтобы убедиться, в нужном Вам количестве света. Обычно мы покупаем вещи исходя из того количества, которое нам необходимо, не так ли? Когда мы покупаем молоко, мы покупаем его в литрах.

Тогда почему же со светом должно быть иначе? Десятилетиями мы покупали лампочки, руководствуясь тем, сколько энергии они потребляют (ватты) – и, не обращая внимания на то, сколько света они нам дают (люмены).

Люмен показывает, сколько света вы получаете от лампочки.

Чем больше люменов, тем ярче свет. Меньшее количество люменов дает меньше света.

Но яркость и количество люменов может сильно разниться, поэтому есть определенный способ расчета подходящих характеристик.

Практический способ расчета:

  • чтобы заменить 100-ваттную лампу накаливания, ищите светодиодную лампочку, которая даст 1100 люменов;
  • 75-ваттную лампу ‒ около 750 люменов;
  • 60-ваттную лампу ‒ около 550 люменов;
  • 40-ваттную лампу ‒ около 200 люменов.

Если нужно что-либо менее яркое, приобретайте светодиодные лампы с меньшим количеством люменов.

Эффективность освещения:

Но нельзя забывать, что Люмен — это полный световой поток от источника.

Однако, это измерение обычно не принимает во внимание сосредотачивающую эффективность отражателя или линзы и поэтому не является прямым параметром оценки яркости или полезной производительности луча светильника.

У широкого светового луча может быть тот же самый показатель люмен, как и у узкосфокусированного. Люмены не могут использоваться, чтобы определить интенсивность луча, потому что оценка в люменах включает в себя весь рассеянный и бесполезный свет.

Люкс — единица измерения освещённости.

Так например 1 Люкс равен освещённости поверхности площадью 1 м² при световом потоке падающего на неё излучения, равном 1 люмен. Если собрать 100 люменов и спроецировать их на область в 1 м², то освещенность этой области составит 100 люкс. Если те же самые 100 люменов направить на 10 м², то освещенность составит 10 люкс.

Этикетка для светодиодных ламп:

Что должно быть на упаковке когда вы покупаете светодиодные приборы освещения?

Чтобы помочь потребителям лучше понять переход от ватт до люмен, Федеральная торговая комиссия предложила новую этикетку для светодиодных ламп. Такая этикетка поможет людям покупать лампочки, которые подходят именно для них.

Так же, как и этикетки для продуктов питания, этикетка для осветительных приборов поможет понять потребителям, что они действительно покупают. На этикетке четко указываются: световой поток, вид колбы, цена, оценочная стоимость эксплуатации за год и цвет свечения от теплого белого (с желтоватым оттенком) до холодного белого до холодного (с синим оттенком).

Вернуться к списку

Источник: http://www.neolight.ru/statyi/statya_full/statyi/pokupaite-lyumeny-a-ne-vatty/

Понравилась статья? Поделиться с друзьями:
220 вольт
Как устроен датчик холла

Закрыть
